| Номер в госреестре | 58467-14 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | UNIDIM XL 800-180 |
| Изготовитель | "EXAMECA SAS, Departement Mesure", Франция |
| Год регистрации | 2014 |
| Срок свидетельства | 15.09.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерительные UNIDIM XL 800-180 (далее - системы) предназначены для измерений линейных размеров, формы и взаимного расположения поверхностей деталей сложной формы, а также формы поверхностей вращения типа коленчатые и распределительные валы.

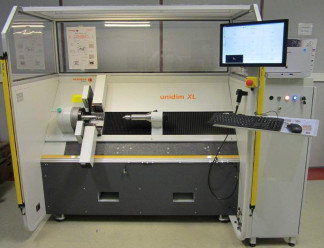

Конструктивно основание системы и горизонтальная колонна объединены в один узел, в котором размещены приводы бабки. Правая бабка, расположенная справа, имеет приспособление для закрепления детали с помощью конуса Морзе или патрона. Деталь в процессе измерения остаётся неподвижной. Левая бабка вместе с различными элементами управления закреплена на колонне подвижно. Обе бабки снабжены крепёжным приспособлением с конусом Морзе и патроном. Элементы управления позволяют корректировать положение правой бабки в зависимости от длины детали и упрощают установку детали.
Оптический измерительный блок, состоящий из источника питания, осветителя, оптоэлектронной системы и системы обработки изображения, смонтирован за колонной и перемещается параллельно оси установки. Блок с тремя контактными датчиками, состоящий из двух плоских датчика и щупа, находится рядом с оптическим измерительным блоком. Первичные измерительные данные, полученные с помощью оптоэлектронной системы и системы регистрации позиционирования, обрабатываются компьютером со встроенными платами управления системой. Результат измерения, расчетов, оценки и анализа отображается на цветном дисплее, сохраняется для статистической обработки и, при необходимости, выводится на печать.
Системы измерительные UNIDIM XL 800-180 имеют в своем составе программное обеспечение (ПО), встроенное в аппаратное устройство операторского персонального компьютера, разработанное для конкретной измерительной задачи, осуществляющее измерительные функции, функции получения и передачи измерительной информации.
Вычислительный алгоритм расположен в заранее скомпилированных бинарных файлах и не может быть модифицирован. ПО блокирует редактирование для пользователей и не позволяет удалять, создавать новые элементы или редактировать отчеты.
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Unidim | Unidim.exe | 3.8.x | USB-ключ HASP | Бинарный |
Программное обеспечение является неизменным. Средства для программирования или изменения метрологически значимых функций отсутствуют.
Защита программного обеспечения систем измерительных UNIDIM XL 800-180 соответствует уровню «С» по МИ 3286-2010 - используется ключ-заглушка «HASP».
Таблица 2
Технические характеристики | Системы измерительные UNIDIM XL 800-180 |
| Диапазон измерений длины, мм - Оптический датчик | От 0 до 700 |
| - Контактный датчик | От 0 до 800 |
| Диапазон измерений диаметра, мм - Оптический датчик | От 0 до 150 |
| - Контактный датчик | От 0 до 180 |
| Пределы допускаемой абсолютной погрешности при измерении диаметра, мкм, где D-диаметр в мм | ± (1+ D/100) |
| Пределы допускаемой абсолютной погрешности при измерении длины, мкм, где L-длина в мм | ± (4+ L/200) |
| Повторяемость при измерении диаметра, мкм | 0,4 |
| Повторяемость при измерении длины, мкм | 2 |
| Разрешение при измерении диаметра, мкм | 0,1 |
| Разрешение при измерении длины, мкм | 0,5 |
| Допускаемые размеры детали, мм - длина | 700 |
| - диаметр | 180 |
| Допускаемая масса детали, кг | 30 |
| Масса системы, кг | 1000 |
| Напряжение питания, В | 240/400 |
| Частота, Гц | 50-60 |
| Г абаритные размеры, мм Длина | 2220 |
| Ширина | 1000 |
| Высота | 1910 |
| Условия эксплуатации: | |
| диапазон рабочих температур, °С | от +15 до +35 |
| относительная влажность, не более, % | < 70 |
Знак утверждения типа корпус системы методом наклейки и на руководство по эксплуатации типографским методом.
Системы поставляются в комплекте указанном в таблице 3.
Таблица 3
| Наименование | Кол-во | Примечание |
| Системы измерительные UNIDIM XL 800-180 | 1 шт. | Модификация в соответствии с заказом |
| Руководство по эксплуатации | 1 экз. | |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 58467-14 «Системы измерительные UNIDIM XL 800-180. Методика поверки», утвержденным ФГУП «ВНИИМС» в июле 2014 г.
Основные средства поверки: Меры для поверки систем оптических измерительных MTL, № ГР 56956-14.
Методы измерений изложены в Руководстве по эксплуатации на системы.
Нормативные и технические документы, устанавливающие требования к системам измерительным UNIDIM XL 800-180
ГОСТ Р 8.763 -2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 110-9.. .50 м и длин волн в диапазоне 0,2 ... 50 мкм».
Техническая документация изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным.
