Устройства для измерений углов установки колес автомобилей торговой марки "John Bean" V2300, V3400 AC100, 58443-14

Назначение

Устройства для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 предназначены для измерений углов установки управляемых и неуправляемых колес и контроля основных параметров положения осей колес для любых типов легковых автомобилей.

Устройства обеспечивают измерение следующих параметров:

-    углов развала колес;

-    углов схождения колес;

-    углов продольного наклона оси поворота управляемых колес;

-    углов поперечного наклона оси поворота управляемых колес.

Описание

Действие устройств для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 осуществляется путем обработки измерительной информации, получаемой путем импульсного освещения излучателями специальных мишеней, размещаемых на колесах автомобиля, и считывания видеокамерами отраженных от светоотражающих мишеней импульсов излучения. Видеокамеры и излучатели устройства выполнены по CCD - технологии (Charge - Coupled Device - прибор с зарядовой связью - ПЗС).

Конструктивно, устройства для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 состоят из балки с видеокамерами, четырех колесных адаптеров со светоотражающими мишенями (передние и задние) и приборной стойкой.

Управление процессом измерений осуществляться с персонального компьютера с помощью программного обеспечения. В память персонального компьютера загружается обновляемая база данных со значениями измеряемых параметров, установленными производителями для различных моделей автомобилей. В процессе диагностического контроля обеспечивается непрерывный съем информации об угловом положении колес с графическим отображением режимов контроля и автоматической оценкой параметров на соответствие установленным в технической документации нормам. База данных содержит также схемы регулировок соответствующих моделей автомобилей и схемы их загрузки при проведении контроля.

Обработка и выдача результатов измерений проводится с помощью стандартного персонального компьютера, размещенного в приборной стойке.

Устройства для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 обеспечивают одновременный контроль углового положения в пространстве всех четырех колес автомобиля.

Полная комплектация устройств для измерений установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 имеет приборную стойку передвижного типа конструкции и может включать в себя персональный компьютер с устройствами ввода, жидкокристаллический монитор, принтер.

Модификации V3402, V3450 предназначены для проведения экспресс измерений.

Также наименование модификаций устройств для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 может включать в себя следующее:

AC100, AC400 - означает, что комплект поставки включает в себя кронштейны для захвата за протектор шины.

KIT - означает, что комплект поставки включает в себя передвижную приборную стой-

Лист № 2 Всего листов 4

ку, но не включает в себя персональный компьютер, устройства ввода, жидкокристаллический монитор и принтер.

LIFT, NO SUPPORTS, NO S. - обозначает модификацию балки с видеокамерами.

Пример обозначения модификации: V2300 NO SUPPORTS AC400 - KIT.

Для ограничения доступа к определённым частям в целях несанкционированной настройки и вмешательства производится пломбирование корпуса персонального компьютера, находящегося внутри приборной стойки.

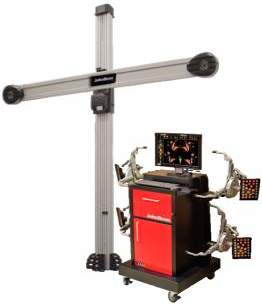

Общий вид устройств для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100

*    *1Ь

Программное обеспечение

Программное обеспечение (далее - ПО) разработано специально для устройств для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100 и служит для управления их функциональными возможностями, а также для отображения результатов измерений.

Идентификационные данные программного обеспечения:

Программное обеспечение защищено от несанкционированного доступа электронными ключами и паролями различных уровней доступа и соответствует уровню защиты «А» в соответствии с МИ 3286-2010.

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации и методом печати на приборную стойку.

Комплектность

-    устройство для измерений углов установки осей и колес автомобилей;

-    приборная стойка;

-    персональный компьютер, устройство ввода, жидкокристаллический монитор;*

-    комплект принадлежностей и приспособлений;

-    руководство по эксплуатации;

-    методика поверки МП АПМ 24-14.

* - в зависимости от модификации

Поверка

осуществляется в соответствии с МП АПМ 24-14 «Устройства для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100. Методика поверки», утверждённой ГЦИ СИ ООО «Автопрогресс-М» в июле 2014 г.

Перечень основных средств поверки (эталонов), применяемых для поверки:

-    квадрант оптический типа К0-30М , ±180°; ПГ ±30", ТУ3.-3.1387-76;

-    стол поворотный типа СТ-9, ±360°; ПГ ±40", ГОСТ 16935-93.

Всего листов 4

Сведения о методах измерений

Методика измерений приведена: «Устройства для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к устройствам для измерений углов установки колес автомобилей торговой марки John Bean серий V2300, V3400 AC100

1.    ГОСТ 25176-82. Средства диагностирования автомобилей, тракторов, строительных и дорожных машин. Классификация. Общие технические требования.

2.    Техническая документация «Snap-on Equipment S.r.l. a Unico Socio», Италия.

Рекомендации к применению

- для применения вне сферы государственного регулирования обеспечения единства измерений.
