Анализаторы влажности Moisture Analyzer, 58391-14

Назначение

Анализаторы влажности Moisture Analyzer предназначены для измерений массовой концентрации влаги в хлоре.

Описание

Принцип действия анализаторов основан на непрерывном поглощении паров воды из хлора влагосорбирующей плёнкой пентаоксида фосфора, нанесённой между электродами, с одновременным электролитическим разложением поглощённой влаги на водород и кислород и измерении тока электролиза. В соответствии с законом Фарадея ток электролиза пропорционален количеству влаги.

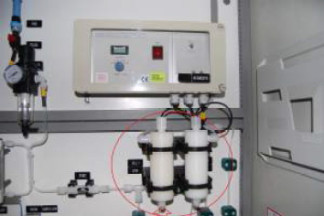

Анализаторы состоят из первичного и вторичного преобразователей, размещённых в едином корпусе. На лицевой панели вторичного преобразователя расположены переключатель для выбора ячейки (выбора канала измерений), переключатель для выбора диапазона измерений и жидкокристаллический дисплей, на котором отображается измеренное значение массовой концентрации влаги.

Технические характеристики

Диапазон измерений массовой концентрации влаги, мг/м3 Пределы допускаемых значений приведённой погрешности измерений массовой концентрации влаги, % Расход анализируемого газа через проточную ячейку, дм3/ч Г абаритные размеры, не более, мм Масса, не более, кг

от 2 до 20 ± 10 10

340x160x110

3,7

Условия эксплуатации: температура окружающего воздуха, относительная влажность, %

оС

напряжение питания переменного тока, В частота, Гц

от 10 до 30 от 5 до 95 (без конденсации)

220 (-15 ), %

50

Знак утверждения типа

наносится на титульный лист руководства по эксплуатации методом компьютерной графики и на корпус прибора в виде наклейки.

Комплектность

Анализатор влажности Moisture Analyzer

Методика поверки

Паспорт

Поверка

осуществляется по документу МП 58391-14 "Инструкция. Анализаторы влажности Moisture Analyzer. Методика поверки", разработанному и утвержденному ФГУП "ВНИИМС" 31 июля 2014 г. и входящему в комплект поставки.

Основные средства поверки:

генератор влажного газа MG101, диапазон воспроизведения температуры точки росы от минус 75оС до (t - 10)оС, пределы допускаемой абсолютной погрешности воспроизведения содержания влаги ± 1°С,

азот газообразный особой чистоты по ГОСТ 9293-74.

Сведения о методах измерений

приведены в руководстве по эксплуатации.

Нормативные и технические документы, устанавливающие требования к анализаторам влажности Moisture Analyzer

ГОСТ 8.547-2009 "ГСИ. Государственная поверочная схема для средств измерений влажности газов"

Техническая документация фирмы-изготовителя

Рекомендации к применению

- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
