| Номер в госреестре | 58274-14 |
| Наименование СИ | Меры эквивалентные прочности бетона |
| Обозначение типа СИ | МЭПБ-МГ4 |
| Изготовитель | Общество с ограниченной ответственностью «СКБ Стройприбор» (ООО «СКБ Стройприбор»), г. Челябинск; Общество с ограниченной ответственностью «Стройприбор-1» (ООО«Стройприбор-1»), г. Челябинск; Общество с ограниченной ответственностью «Вектор-НК» (ООО «Век |
| Год регистрации | 2014 |
| Срок свидетельства | 15.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
| Руководство по эксплуатации | скачать |
Меры эквивалентные прочности бетона МЭПБ-МГ 4 (далее - меры) предназначены для воспроизведения единицы ускорения, возникающего при взаимодействии индентора с мерой при постоянной энергии удара (Е=0,12 Дж), и значения прочности бетона. Меры применяются для поверки измерителей прочности бетона, принцип работы которых основан на ударноимпульсном методе измерений прочности.
Меры изготавливаются в виде плиток прямоугольной формы с двумя (противоположными) рабочими поверхностями.
Меры изготавливаются следующих исполнений: МЭПБ-П - меры из полиуретана, МЭПБ-О - меры из оргстекла, МЭПБ-А - меры из алюминия.
Физико-механические характеристики материала каждой меры и их стабильность во времени определяются параметром ударного импульса (максимальной амплитудой ударного ускорения возникающего при взаимодействии индентора с мерой при постоянной энергии удара Е=0,12 Дж).
Меры выпускаются в виде наборов, и отдельными мерами.

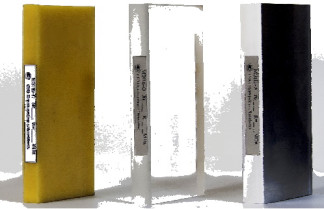

а) МЭПБ-П - мера из полиуретана; б) МЭПБ-О - мера из оргстекла;
в) МЭПБ-А - мера из алюминия
Рисунок 1 - Меры эквивалентные прочности бетона МЭПБ-МГ4
| Наименование характеристики | Значение характеристики | ||
| МЭПБ-П | МЭПБ-О | МЭПБ-А | |
| Номинальное значение прочности меры, МПа | 4 ± 2 | 30 ± 5 | 80 ± 15 |
| Номинальное значение амплитуды ударного ускорения, м/с2 | 4500±1000 10000±2000 19000±3000 |
| Относительный размах значений амплитуды ударного ускорения, % | 4 |
| Границы относительной погрешности измерений амплитуды ударного ускорения при доверительной вероятности 0,95, % | ± 4 |
| Габаритные размеры мер (длинахширинахвысота), мм, не менее | 180x100x17 |
| Нормальные условия измерений: - температура окружающего воздуха, °С - относительная влажность воздуха, % , не более | 20 ± 1 80 |
| Средний срок службы, лет, не менее - МЭПБ-О; МЭПБ-П - МЭПБ-А | 5 3 |
Знак утверждения типа наносится на титульный лист паспорта в центре листа, типографским способом и на табличку, закрепленную на мере, фотохимическим способом.
| Наименование | Количество |
| Меры эквивалентные прочности бетона | * 1.3 шт. |
| Укладочный кейс | 1шт. |
| Паспорт с методикой поверки | 1экз. |
* - по заказу потребителя
осуществляется в соответствии с разделом 6 «Методика поверки» паспорта КБСП. 427358.048 ПС, утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в июне 2014 г.
Основные средства измерений, применяемые при поверке:
Акселерометр пьезоэлектрический серии 4300 тип 4371, диапазон измерений ускорения от 2,510-3 до 60103 м/с2; номинальный коэффициент преобразования 1 пКл/мс-2; доверительные границы относительной погрешности не более ± 1 %;
Усилитель измерительный 2525, максимальный входной заряд 50 нКл; пределы допускаемой относительной погрешности коэффициента усиления 2 %;
Осциллограф-мультиметр цифровой запоминающий 0X7042 диапазон измерений напряжения от 0,6 до 600 В, погрешность измерений напряжения 0,5 % Хизм. ± 5 е.м.р.
изложены в паспорте «Меры эквивалентные прочности бетона МЭПБ-МГ4. Паспорт. КБСП.427358.048 ПС»
Нормативные и технические документы, устанавливающие требования к мерам эквивалентным прочности бетона МЭПБ-МГ 4
1. КБСП. 427358.048 ТУ «Меры эквивалентные прочности бетона МЭПБ-МГ4. Технические условия»
Выполнение работ и (или) оказание услуг по обеспечению единства измерений.
