| Номер в госреестре | 58236-14 |
| Наименование СИ | Анализаторы влажности нефтепродуктов |
| Обозначение типа СИ | ИВН-3003 AKASCAN |
| Изготовитель | Общество с ограниченной ответственностью «АКА-Скан» (ООО «АКА-Скан»), г. Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 03.07.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы влажности нефтепродуктов ИВН-3003 AKASCAN (далее «анализаторы») предназначены для измерения содержания воды в эмульсиях, образованных нефтепродуктом, в лабораторных и цеховых условиях.
Принцип действия анализаторов — измерение диэлектрических свойств анализируемой пробы. Программное обеспечение анализаторов автоматически рассчитывает объем (содержание) воды на основе сигнала, пропорционального значению диэлектрической проницаемости измеряемой среды.
Анализаторы состоят из электронного блока и погружного диэлькометрического датчика (щупа). Анализаторы выпускаются с двумя типами датчиков: ножевой НОЖ-1 -для работы с вязкими нефтепродуктами (мазуты, вязкие смазочные масла), и ИВН Б-1 -для работы с жидкими нефтепродуктами (моторные топлива, сырая нефть маловязкая).

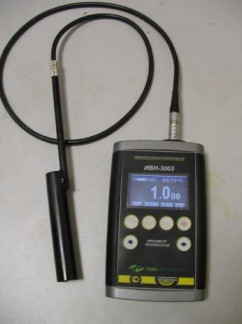

Внешний вид анализатора с датчиком ИВН Б-1 приведен на рисунке 1, внешний вид датчика НОЖ-1 на рисунке 2.
ПО «GD AKA-SCAN» является встроенным и выполняет следующие функции: задание рабочих режимов выполнения измерений и их контроль; запись сигнала детектора и обработка результатов измерений; градуировка анализатора; обеспечение процедуры измерений; аварийные сигналы. Данное программное обеспечение разработано изготовителем специально для решения задач измерений содержания воды в жидких и вязких пробах. Данное ПО является встроенным и не может быть выделено как самостоятельный объект.
Защита программного обеспечения осуществлена посредством системы пользовательских уровней, что обеспечивает доступ к меню технического обслуживания только представителям сервисной службы производителя.
Идентификация программного обеспечения осуществляется при каждом запуске анализатора путем вывода текущей версии ПО. Идентификационные данные программного обеспечения приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО | Алгоритм вычисления цифрового идентификатора ПО |
| GD AKA-SCAN | GD | 1.4 или выше | - | - |
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Защита встроенного программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
| Диапазон показаний объемной доли воды, % | От 0 до 20 |
| Диапазон измерений объемной доли воды, % | От 0,5 до 6,0 |
| Пределы допускаемой абсолютной погрешности, % | А = ±(0,03Х + 0,1), где Х - результат измерения, % |
| Источник питания | Четыре гальванический элемента типа А316 (размер АА) |
| Напряжение источника питания, В | 6,0-2,6 |
| Потребляемый ток, мА, не более | 50 |
| Габаритные размеры, мм, не более: - электронного блока (Д х Ш х В) - датчика | 160 х 85 х 28 диаметр 22 х 250 |
| Масса, кг, не более | 0,5 |
| Средняя наработка а отказ, ч | 20 000 |
Условия эксплуатации:
»-» 0/-ч
-диапазон температуры окружающей среды, С -диапазон относительной влажности воздуха, %, не более - диапазон атмосферного давления, кПа
от 5 до 45 80
от 84,0 до 106,7
Знак утверждения типа наносится на титульный лист Руководства по эксплуатации методом компьютерной графики и на лицевую панель корпуса анализатора в виде наклейки.
Комплект поставки определяется заказом и отражается в спецификации.
Таблица 3
| Наименование и обозначение | Количество |
| Блок электронный | 1 шт. |
| Датчик НОЖ-1 | 1 шт. |
| Датчик ИВН Б-1 | 1 шт. |
| Элемент гальванический типа А316 (размер АА) | 4 шт. |
| Кейс | 1 шт. |
| Руководство по эксплуатации АКС.005.00.00.000 РЭ | 1 экз. |
| Методика поверки МП 242-1716-2014 | |
| Примечания: 1 Преобразователи поставляются в соответствии с заказ-нарядом (договором). 2. Гальванические элементы поставляются только по требованию заказчика. 3. По требованию заказчика кейс может быть заменен сумкой. | |
Поверка осуществляется по документу МП 242-1716-2014 «Анализатор влажности нефтепродуктов ИВН-3003 AKASCAN. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 22 апреля 2014 г.
Основные средства поверки:
Стандартные образцы массовой (объемной) доли воды в нефтепродуктах ГСО 98292011, ГСО 8999- 9007-2008, ГСО 9261-9262-2008.
Методика измерений изложена в руководстве по эксплуатации «Анализатор влажности нефтепродуктов ИВН-3003 АКАСКАН. Руководство по эксплуатации. АКС.005.00.000.000 РЭ» и технических условиях ТУ 4215-005-92466551-2013.
Нормативные и технические документы, устанавливающие требования к анализатору влажности нефтепродуктов ИВН-3003 AKASCAN
Технические условия ТУ 4215-005-92466551-2013.
выполнению работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 98 |
| Поверителей | 6 |
| Актуальность данных | 08.06.2025 |
