| Номер в госреестре | 58227-14 |
| Наименование СИ | Системы измерительные |
| Обозначение типа СИ | FISCHERSCOPE MMS РС2 |
| Изготовитель | "Helmut Fischer GmbH Institut fur Elektronik und Messtechnik", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 26.03.2029 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Системы измерительные FISCHERSCOPE MMS РС2 (далее - системы) предназначены для измерения толщины покрытий магнитоиндукционным методом и методом вихревых токов.
Принцип действия систем заключается в преобразовании потоков электромагнитного излучения в электрический сигнал.

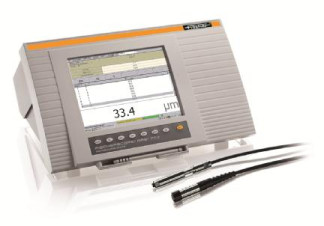

Системы представляют собой модульную конструкцию, включающую переносной настольный базовый модуль и измерительные модули, подключаемые к базовому модулю гибкими кабелями. Системы имеют порт USB для связи с персональным компьютером и цветным дисплеем, позволяют статистически обрабатывать, хранить и передавать результаты измерений.
Системы применяются в заводских лабораториях металлургических, металлообрабатывающих, приборостроительных и машиностроительных предприятий.
Программное обеспечение (ПО) FISCHERSCOPE MMS РС2 работает под управлением операционной системы Microsoft Windows CE. Выполняет функции:
- обмен данными с подключенными датчиками;
- обработка информации от датчиков и вывод результатов на экран монитора;
- хранение результатов измерений в энергонезависимой памяти;
- формирование протокола с результатами измерений;
- печать результатов измерений при подключении внешнего принтера;
- обмен данными через внешние порты COM (RS232), USB, LAN, USB (PC).
Лист № 2 Всего листов 4
Идентификационные данные программного обеспечения__
| Наименование программного обеспечения | Идентификацио нное наименование программного обеспечения | Номер версии (идентификац ионный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификато ра программного обеспечения |
| Программное обеспечение системы измерительной FISCHERSCOPE MMS РС2 | FISCHERSCOPE MMS РС2 | WCA20 | - | - |
Влияние программного обеспечения на метрологические характеристики системы, составляет не более 5=0,0001 %.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010 - С.
Метрологические и технические характеристики представлены в таблице 1.
Таблица 1
| Наименование характеристики | FISCHERSCOPE MMS РС2 |
| Диапазон измерения толщины покрытия , мкм | |
| - магнитоиндукционный метод, | от 10 до 1000 |
| - метод вихревых токов | от 20 до 800 |
| Предел среднего квадратического отклонения | |
| случайной составляющей погрешности измерения | |
| толщины покрытия, мкм | |
| - магнитоиндукционный метод (покрытие из | |
| меднобериллиевого сплава толщиной 25 мкм) | 0,5 |
| - метод вихревых токов (покрытие толщиной 100 | 0,8 |
| мкм) | |
| Напряжение питания, В | 220 +10-15 % |
| Частота , Гц | 50/60 ± 1 % |
| Потребляемая мощность, ВА, не более | 10 |
| Г абаритные размеры, мм, не более | |
| ширина, | 350 |
| длина, | 140 |
| высота | 200 |
| Масса, кг, не более | 3 |
| Условия эксплуатации: | |
| Температура окружающей среды, °С | От плюс 10 до плюс 40 |
| Относительная влажность воздуха, % | от 30 до 90 |
| Высота над уровнем моря, м, не более | 3000 |
наносится на титульный лист эксплуатационной документации типографским способом.
В комплект поставки входят:
- система измерительная FISCHERSCOPE MMS РС2;
- сетевой адаптер;
- руководство по эксплуатации;
- методика поверки 01.01.РС2.МП.
осуществляется по методике поверки 01.01.РС2.МП «Рекомендация. ГСИ. Системы измерительные FISCHERSCOPE MMS РС2. Методика поверки», утвержденной Руководителем ГЦИ СИ ФБУ «ЦСМ Татарстан » 14.03.2014 г.
Перечень средств измерений, применяемых при поверке:
- набор мер толщины покрытий типа НТП на МО, диапазон 3-2000 мкм, 2-й
разряд.
Сведения содержатся в разделе 2 «Измерение толщины покрытий электромагнитными методами» Руководства оператора.
Нормативные и технические документы, устанавливающие требования к системам измерительным FISCHERSCOPE MMS РС2
1. Р 50.2.006-2001 «ГСИ. Государственная поверочная схема для средств измерений толщины покрытий в диапазоне от 1 до 20000 мкм»,
2. Техническая документация фирмы «Helmut Fischer GmbH Institut fur Elektronik und Messtechnik», Германия.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
