| Номер в госреестре | 58200-14 |
| Наименование СИ | Преобразователи давления |
| Обозначение типа СИ | ДХС 514 |
| Изготовитель | Акционерное общество «Научно-исследовательский институт физических измерений»(АО «НИИФИ»), г. Пенза |
| Год регистрации | 2014 |
| Срок свидетельства | 26.07.2029 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
| Методика поверки | скачать |
Преобразователи давления ДХС 514 (далее - преобразователи) предназначены для измерения акустических давлений в среде газообразного азота и воздуха.
Преобразователь состоит из чувствительного элемента и согласующего устройства. Принцип работы преобразователя основан на возникновении знакопеременных зарядов на поверхности пьезоэлементов под действием звукового давления, которое воспринимается мембраной чувствительного элемента и передается на пьезоэлемент. Для уменьшения влияния вибрации на показания преобразователей встречно с рабочим пьезоэлементом включен компенсирующий элемент, который воспринимает только воздействие вибрации. Регулирование коэффициента преобразования осуществляется за счет подбора и установки резисторов на плате согласующего устройства преобразователя.

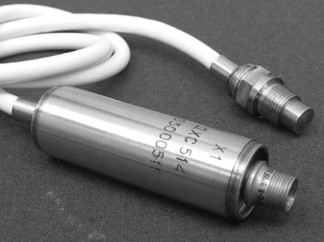

Общий вид преобразователя давления ДХС 514 представлен на рисунке 1.
Метрологические и технические характеристики преобразователей давления ДХС 514 представлены в таблице 1.
_Таблица 1_
| Диапазон измерений акустических давлений в диапазоне частот от 32 до 10000 Гц, дБ (Па) | от 125 до 185 (от 35,56 до 35480) |
| Коэффициент преобразования на частоте (1000±5) Гц в /тт 2 нормальных условиях, мкВ/Па (мВ/кгссм ), для исполнения: | |
| ДХС 514 | 140±45 (14000±4500) |
| ДХС 514-01 | 140±45 (14000±4500) |
| ДХС 514-02 | 110±15 (11000±1500) |
| ДХС 514-03 | 125±15 (12500±1500) |
| ДХС 514-04 | 140±15 (14000±1500) |
| ДХС 514-05 | 155±15 (15500±1500) |
| ДХС 514-06 | 170±15 (17000±1500) |
| Виброэквивалент, дБ/мс-2 (Па/мс-2), не более: | 88 (0,5) |
| ДХС 514, в частотном диапазоне от 32 до 5000 Гц | 83 (0,28) |
| ДХС 514-01, в частотном диапазоне от 32 до 100 Гц ДХС 514-02, в частотном диапазоне от 100 до 5000 Гц | 73 (0,089) |
| ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06, в частотном диапазоне от 32 до 5000 Гц | 88 (0,5) |
Продолжение таблицы 1
| Диапазон абсолютного медленноменяющегося давления рабочей среды, Па (кгс/см ) | от 0,01105 до 2105 (от 0,01 от 2) |
| Пределы относительной основной погрешности преобразователя с доверительной вероятностью 0,95, дБ (%) | от минус 1 до 1 (от минус 12 до 12) |
| Неравномерность амплитудно-частотной характеристики дБ (%): в частотном диапазоне от 32 до 8000 Гц в частотном диапазоне от 8000 до 10000 Гц | от минус 2 до 2 (от минус 20,6 до 25,9) от минус 6 до 6 (от минус 50 до 99,5) |
| Коэффициент влияния медленноменяющегося (абсолютного) давления в диапазоне от 0,01105 до 2105 Па (от 0,01 до 2 кгс/см ) на коэффициент преобразования | от 0,8 до 1,4 |
| Коэффициент влияния температуры рабочей среды на коэффициент преобразования: ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06 от (25±10) °С до минус 180 °С ДХС 514-01 от (25±10) °С до минус 60 °С ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06 от (25±10) °С до 200 °С ДХС 514-01 от (25±10) °С до 100 °С | от 0,4 до 1,1 от 0,5 до 1,1 от 0,8 до 1,2 от 0,8 до 1,2 |
| Напряжение питания преобразователя от источника постоянного тока, В | ±(от 7,5 до 13,2) |
| Потребляемый ток, мА, не более | 3 |
| Длина с кабельной перемычкой для всех исполнений ДХС 514, мм, не более Установочная резьба для всех исполнений ДХС 514 | 600±50 М12х1,0-6§ |
| Масса, кг, не более | 0,2 |
В комплект поставки входят: преобразователь давления ДХС 514 - 1 шт.; формуляр Вт 2.832.514 ФО - 1 экз.; прокладка 12х15х1 ГОСТ 19752-84 - 2 шт. (поставляется с преобразователем давления ДХС 514, ДХС 514-02, ДХС 514-03, ДХС 514-04, ДХС 514-05, ДХС 514-06); техническое описание и инструкция по эксплуатации Вт 2.832.514 ТО, методика поверки Вт 2.832.514МП.
Поверка осуществляется по методике Вт 2.832.514МП, утвержденной ОАО «НИИФИ», руководителем ЦИ СИ ОАО «НИИФИ» 16.06.2014 г.
Средства поверки: штангенциркуль ТТТЦ-ТТТ (диапазон: от 0 до 1000 м, погрешность -
0,1 %); весы настольные циферблатные ВНЦ-2м (диапазон измерений (10 - 2000) г; погрешность ± 3 г), резьбовые калибры для метрической резьбы ГОСТ 17763-72, ГОСТ 17764-72; комбинированный прибор Ц-4313 (напряжение постоянного тока от 75 мВ до 600 В, основная погрешность ±1,5 %); источник напряжения постоянного тока Б5-8 (диапазон регулирования выходного напряжения от 2 до 50 В, основная погрешность установки выходного напряжения ±3 %); милливольтметр В3-33 (входное сопротивление на частоте 1 кГц не менее
2 МОм; основная погрешность в диапазоне частот от 55 до 10000 Гц в пределах ±1,5 %, от 10 до 55 Гц в пределах ±2,5 %); магазин емкости Р-5025 (рабочий диапазон частот 40 -2000 - 10000 Гц; пределы измерения емкости от 110 пФ до 1,111 мкФ); блок питания и проверки БЫ 2.087.022 (напряжение питания (27-4+7) В); осциллограф универсальный С1-83 (погрешность измерения амплитуд синусоидальных сигналов в пределах ±12 %); генератор сигналов низкочастотный Г3-56/1 (диапазон частот от 20 до 200000 Гц; основная погрешность не превышает ±(1,0 + 50/fj) % в диапазоне частот от 200 Гц до 20 кГц ±(2,0 +50Я"н) % в диапазоне 20 - 200 Гц, где f - номинальное значение частоты по шкале герметичности); усилитель измерительный низкочастотный У4-28 (диапазон усиливаемых частот от 20 до 1 МГц, коэффициент усиления 1; 2,5; 10; погрешность не более ±0,3 %); измерительный усилитель модели 2607 и предусилитель модели 2619 и капсюль микрофона типа 4134 фирмы «Брюль и Къер» (погрешность измерения ±0,3 дБ; рабочий диапазон звуковых давлений от 40 до 200 дБ); пульсатор ЛХ-53П (амплитуда быстропеременных давлений от 1,4105 Па (1,4 кгс/см2); частотный диапазон быстропеременных давлений от 3 до 40 Гц; рабочая среда - воздух); измеритель нелинейных искажений автоматический С6-11 (диапазон частот от 20 до 200 кГц; основная погрешность не более ±(0,1 Кгк + 0,1%)); акселерометр АВС034 (чувствительность не менее 0,9 мВс2/м; диапазон рабочих частот 20 - 20000 Гц; погрешность по чувствительности не более ±5 %).
Методика измерений содержится в «Техническом описании и инструкции по эксплуатации» Вт 2.832.514 ТО.
Нормативные и технические документы, устанавливающие требования к преобразователям давлений ДХС 514
Технические условия Вт 2.832.514 ТУ.
Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
| Зарегистрировано поверок | 527 |
| Поверителей | 3 |
| Актуальность данных | 11.06.2025 |
