Преобразователи термоэлектрические 2717-RTC-1, 2718-RTC-1, 2719-RTC-1, 2812-RTC-2, 58175-14

Назначение

Преобразователи термоэлектрические моделей 2717-RTC-1, 2718-RTC-1, 2719-RTC-

1, 2812-RTC-2 (далее по тексту - термопреобразователи или ТП) предназначены для измерения температуры жидких и газообразных сред, неагрессивных к материалу защитного корпуса ТП, в составе газотурбинных установок производства Rolls-Royce Energy Systems.

Описание

Принцип действия ТП основан на явлении возникновения термоэлектродвижущей силы (ТЭДС) в замкнутой цепи преобразователя при разности температур между его рабочим и свободными концами.

Преобразователи термоэлектрические моделей 2717-RTC-1, 2718-RTC-1, 2719-RTC-1, 2812-RTC-2 отличаются друг от друга габаритными размерами, наличием кабеля заземления (у модели 2812-RTC-2), а также конструкцией защитного корпуса.

Термопреобразователи выполнены на основе термопарного кабеля с минеральной изоляцией термоэлектродов (с одним чувствительным элементом (ЧЭ)), соединенного с металлическим корпусом цилиндрической формы и имеющим неподвижный фланец для монтажа на объекте измерений. К термопарному кабелю при помощи аргонной сварки присоединен кабель с удлинительными проводами и проводом заземления (для 2812-RTC-2) в общей металлической оплётке. В качестве ЧЭ применяется термопара с номинальной статической характеристикой (НСХ) преобразования типа «К» по ГОСТ Р 8.585-2001.

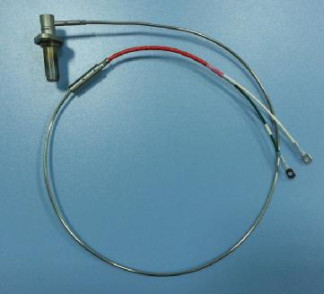

Фотографии общего вида ТП моделей 2717-RTC-1, 2718-RTC-1, 2719-RTC-1, 2812-RTC-2 представлены на рисунках 1, 2.

Технические характеристики

Рабочий диапазон измеряемых температур ТП, °С:................от минус 54 до плюс 630

Условное обозначение НСХ по ГОСТ Р 8.585-2001 (МЭК 60584-1): .......................K

Класс допуска по ГОСТ Р 8.585-2001 (ГОСТ 6616-94): ..................................1; 2; 3

Пределы допускаемых отклонений ТЭДС ТП от НСХ, °С (t - значение измеряемой температуры):

-    для ТП класса 1:...................................± 1,5 (от минус 40 до плюс 375 °C)

± 0,004 t (св. плюс 375 до плюс 630 °C);

-    для ТП класса 2:.............................................± 2,5 (св. минус 40 до плюс 333 °C)

± 0,0075 t (св. плюс 333 до плюс 630 °C);

-    для ТП класса 3:...................................± 2,5 (от минус 54 до минус 40 °C)

Электрическое сопротивление изоляции ТП при температуре (25±10) °С

и отн. влажности воздуха от 30 до 80 %, при 100 В, МОм, не менее: ........................100

Длина кабеля с удлинительными проводами, мм:...............................от 40 до 500

Длина монтажной части корпуса ТП, мм:

-    для модели 2717-RTC-1, 2718-RTC-1, 2719-RTC-1...........................не более 40;

-    для модели 2812-RTC-2.......................................................не более 100

Диаметр монтажной части защитного корпуса ТП, мм:

-    для моделей 2717-RTC-1, 2718-RTC-1, 2719-RTC-1.........................................14;

-    для модели 2812-RTC-2...................................................................10

Длина термопарного кабеля ТП (без учета присоединенного кабеля с удлинительными проводами), мм:......................................................................от 500 до 2000

Рабочий диапазон температур окружающей среды ТП, °С:...от минус 50 до плюс 250.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.

-    термопреобразователь - 1 шт.;

-    паспорт    - 1 экз.

Поверка

осуществляется по ГОСТ 8.338-2002 «ГСИ. Преобразователи термоэлектрические. Методика поверки».

Основные средства поверки:

-    термометр сопротивления ЭТП-100 эталонный 3 разряда с погрешностью по ГОСТ 8.558 в диапазоне температуры от минус 196 °С до плюс 660 °С;

-    термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004.. .0,02) °С;

-    термостат с флюидизированной средой FB-08, диапазон воспроизводимых температур от плюс 50 до плюс 700 °С;

-    измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.

Примечание: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.338-2002.

Сведения и методиках (методах) измерений приведены в паспорте на ТП.

Нормативные документы, устанавливающие требования к преобразователям термоэлектрическим моделей 2717-RTC-1, 2718-RTC-1, 2719-RTC-1, 2812-RTC-2

ГОСТ 6616-94. Преобразователи термоэлектрические. Общие технические условия.

ГОСТ Р 8.585-2001. ГСИ. Термопары. Номинальные статические характеристики преобразования.

Международный стандарт МЭК 60584-1. Термопары. Часть 1. Градуировочные таблицы. Международный стандарт МЭК 60584-2. Термопары. Часть 2. Допуски.

Техническая документация фирмы-изготовителя.

ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры

ГОСТ 8.338-2002. ГСИ. Преобразователи термоэлектрические. Методика поверки.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
