| Номер в госреестре | 58171-14 |
| Наименование СИ | Термопреобразователи сопротивления |
| Обозначение типа СИ | ТСП 9715 |
| Изготовитель | ОАО "НПП "Эталон", г.Омск |
| Год регистрации | 2014 |
| Срок свидетельства | 20.08.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Термопреобразователи сопротивления ТСП 9715 предназначены для измерений температуры обмоток электродвигателей, а также плоских и цилиндрических (радиусом не менее 10 мм) поверхностей.
Принцип действия основан на зависимости электрического сопротивления платинового чувствительного элемента от измеряемой температуры.
Конструктивно термопреобразователь сопротивления ТСП 9715 представляет собой чувствительный элемент, из платиновой проволоки на гибком основании и залитой кремнийор-ганической композицией, к которому припаян соединительный кабель.

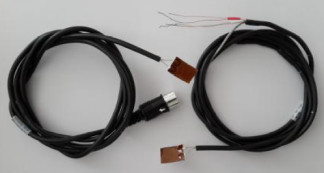

Внешний вид термопреобразователей сопротивления ТСП 9715 показан на рисунках
1-3.
У
Рисунок 1 - чувствительный элемент на гиб- Рисунок 2 - кремнийорганическая заливка чув-ком основании ствительного элемента
Метрологические и технические характеристики термопреобразователей сопротивления ТСП 9715 приведены в таблице 1.
Таблица 1
| Наименование характеристики | Значение характеристики |
| Диапазон измерений температуры, °С | от - 60 до + 200 |
| Номинальная статическая характеристика (НСХ) | 100 П |
| Температурный коэффициент, °С-1 | 0,00391 |
| Номинальное сопротивление при 0 °С, Ом | 100 |
| Класс допуска | В по ГОСТ 6651-2009 |
| Пределы допускаемой абсолютной погрешности, °С | ± (0,3 + 0,005-1) |
| Номинальный измерительный ток, мА | 1,0 |
| Максимальный измерительный ток, мА | 2,5 |
| Время термической реакции (т0,63), с, не более | 1,0 |
| Схема соединения внутренних проводников | 4-х проводная |
| Электрическое сопротивление изоляции при температуре от 15 до 35 °С, МОм, не менее | 100 |
| Степень защиты, обеспечиваемая оболочкой | IP 00 по ГОСТ 14254 |
| Габаритные размеры чувствительного элемента (ДхШхТолщина), мм, не более | 20 х 15 х 1 |
| Длина соединительного кабеля, мм | 1500±20 |
| Масса в сборе, г, не более | 90 |
| Средняя наработка на отказ, ч, не менее | 50000 |
| Средний срок службы, лет | 5 |
Знак утверждения типа наносится на титульный лист паспорта типографским способом и на соединительный кабель в виде наклейки.
Комплектность средства измерения приведена в таблице 2. Таблица 2
| Наименование | Кол-во, шт | Примечание |
| Термопреобразователь сопротивления ТСП 9715 | 1 | |
| Паспорт | 1 | На партию |
осуществляется по ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки приведены в таблице 3. Таблица 3
| Наименование средств измерений | Характеристики |
| Термостаты переливные прецизионные ТПП-1 | Диапазон от - 5 до + 103 °С, нестабильность поддержания температуры ± 0,01 °С |
| Эталонный термометр сопротивления | Диапазон от - 5 до + 105 °С, 3 разряд |
| Измерители температуры многоканальные прецизионные МИТ 8 | Диапазон от - 200 до + 962 °С, At = ± (0,008 + 10-51) |
| Мегаомметр Ф4102/1-1М | Диапазон от 0 до 20000 МОм, КТ 1,5 |
Нормативные и технические документы, устанавливающие требования к термопреобразователям сопротивления ТСП 9715
1 Термопреобразователи сопротивления ТСП 9703, ТСМ 9703, ТСП 9715, ТСМ 9715. Технические условия. ТУ 4211-027-02566540-2005.
2 ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
3 ГОСТ 6651-2009 «Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний».
4 ГОСТ 8.558-2009 «ГСИ. Государственная поверочная схема для средств измерений температуры».
