Системы измерения внутренних диаметров колес D0100MV, 58105-14

Назначение

Системы измерения внутренних диаметров колес модели D0100MV (далее -системы) предназначены для измерений диаметра отверстия ступицы колес для колесных пар железнодорожных вагонов.

Описание

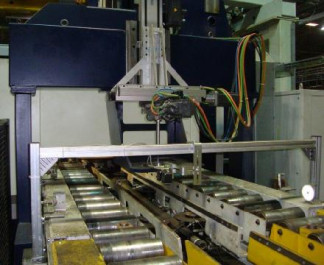

Системы входят в состав вертикальных расточных станков ОР120 модели MV-RW (далее - станков) производственной линии по изготовлению колесных пар железнодорожных вагонов.

Принцип действия систем основан на преобразовании перемещений измерительной головки системы в значение диаметра отверстия ступицы колеса.

Системы состоят из:

-    П-образной станины;

-    измерительного блока;

-    калибровочного кольца;

-    датчиков положения.

Измерительный блок крепится к П-образной станине и включает в себя:

-    измерительную головку с четырехточечным щупом;

-    вертикальный модуль со встроенным энкодером;

-    два горизонтальных модуля с датчиками линейных перемещений.

Вертикальный и горизонтальные модули перемещаются по направляющим и

приводятся в движение серводвигателями переменного тока.

Калибровочное кольцо вмонтировано в раму, которая крепится к П-образной станине, и предназначено для настройки системы.

Подача колеса в зону контроля системы осуществляется с помощью роликовой транспортной системы станка.

Перед каждой парой измерительных циклов происходит измерение диаметра калибровочного кольца. Измерительный цикл проводится посредством перемещения измерительной головки и последовательного касания четырехточечным щупом внутренней поверхности ступицы колеса в двух взаимно перпендикулярных плоскостях в трех сечениях по длине отверстия ступицы. С помощью алгоритма обработки данных определяется диаметр отверстия ступицы колеса в каждом измеренном сечении, а также среднее арифметическое значение по трем сечениям.

Результаты измерений отображаются на экране промышленного компьютера станка до следующего измерительного цикла. Полученное значение диаметра отверстия колеса сопоставляется с предельно допускаемыми значениями, и формируется управляющий сигнал для передачи контролируемого колеса на следующую операцию производственной линии или на выбраковку.

Системы могут работать в автоматическом, полуавтоматическом и ручном режимах. Управление работой и настройка систем осуществляется с панели управления станков.

Программное обеспечение

Системы имеют автономное программное обеспечение «SINUMERIK HMI Advanced», разработанное фирмой «Siemens AG». Программное обеспечение предназначено для сбора, обработки, передачи и идентификации результатов измерений, настройки и диагностики систем.

Программное обеспечение систем соответствует уровню защиты «С» от непреднамеренных и преднамеренных изменений в соответствии с МИ 3286-2010.

При нормировании метрологических характеристик было учтено влияние программного обеспечения.

Технические характеристики

Диапазон измерений диаметра отверстия ступицы колес, мм Пределы допускаемой абсолютной погрешности измерений диаметра отверстия ступицы колес, мм Габаритные размеры, мм, не более Масса, кг, не более Напряжение переменного тока, В Частота, Гц

от 190 до 215.

±0,02.

1800х2610х1200.

700.

от 361 до 399. 50±5. 3.

195±0,1.

±0,008.

10.

45000.

Потребляемая мощность, кВт, не более Внутренний диаметр калибровочного кольца, мм Пределы допускаемого отклонения внутреннего диаметра калибровочного кольца от номинального значения, мм Средний срок службы, лет Средняя наработка на отказ, ч

Условия эксплуатации:

-    диапазон температуры окружающей среды, °С

от +15 до +25;

85.

-    относительная влажность воздуха, %, не более

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации типографским способом и в виде наклейки на шильдик.

Комплектность

Таблица 2

Поверка

осуществляется по документу МП 2511/0005-14 «Системы измерения внутренних диаметров колес модели D0100MV. Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» в марте 2014 г.

В перечень основного поверочного оборудования входят:

-    штангенциркуль ШЦ-1-200-0,1 по ГОСТ 166-89;

-    нутромер 160-260 по ГОСТ 9244-75.

Сведения о методах измерений

Методика измерений приведена в документе «Системы измерения внутренних диаметров колес модели D0100MV. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к системам измерения внутренних диаметров колес модели D0100MV

Техническая документация кооперативного общества «DANO-RAIL, S.Coop».

Рекомендации к применению

при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
