Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ), 58043-14

Назначение

Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ), далее - АЗРТ, предназначена для измерения температуры и влажности в помещениях, температуры газа, давления, избыточного давления, перепада давления в технологических контурах, уровня жидкости, расхода воды, силы электрического тока электродвигателей насосов; преобразования сигналов о нейтронной мощности реактора на энергоблоке №2 Смоленской атомной станции, а также для формирования сигналов аварийной защиты на основе полученной измерительной информации.

Описание

АЗРТ входит в состав комплексной системы контроля управления и защиты и выполняет следующие функции:

-    измерение и отображение технологических параметров реакторной установки: температуры газа, давления, избыточного давления, перепада давления в технологических контурах, уровня жидкости, расхода воды, силы тока электродвигателей насосов;

-    измерение и отображение температуры и влажности помещений, в которых находится аппаратура АЗРТ;

-    преобразование сигналов о нейтронной мощности реактора, поступающих из системы контроля, управления и защиты (СКУЗ) и отображение измеренных значений данной физической величины;

-    передача измерительной информации в систему управляющую технологическими системами безопасности (УСБ-Т) по номенклатуре параметров, одновременно задействованных в АЗРТ и УСБ-Т, и информационных сигналов, формируемых в АЗРТ и используемых в алгоритмах УСБ-Т;

-    передача измерительной информации в программно технический комплекс информационно-измерительной системы «Скала-микро» (ПТК ИИС «Скала-микро»);

-    формирование на основе измерительной информации сигналов, инициирующих аварийное заглушение реактора.

Измерительные каналы (далее ИК) АЗРТ состоят из первичной части, включающей в себя датчики и нормирующие преобразователи, осуществляющие первичное преобразование измеряемых физических величин в электрический сигнал, и вторичной, осуществляющей аналого-цифровое и цифроаналоговое преобразование, обработку, накопление и отображение измерительной информации в цифровом виде на мониторах рабочих станций и в аналоговом на индивидуальных показывающих приборах (ИПП).

Первичная часть ИК АЗРТ состоит из:

-    термопреобразователей сопротивления (ТСП) ТС1288А, Госреестр № 18131-09;

-    преобразователей температуры и влажности ИПТВ-206, Госреестр № 16447-08;

-    датчиков давления Сапфир-22МР, Госреестр № 42768-09;

-    трансформаторов тока ТЛМ-6, Госреестр № 3848-73;

-    преобразователей измерительных переменного тока Е842, Госреестр № 22145-12.

Вторичная часть ИК АЗРТ состоит из:

1.    Двух комплектов аппаратуры нижнего уровня, осуществляющей аналогоцифровое преобразование сигналов первичной части ИК, их обработку и формирование сигналов аварийной защиты и быстрого снижения мощности реактора. Комплекты являются независимыми, выполняются на разной элементной базе и работают каждый от своего набора датчиков. ИК являются троированными.

В состав аппаратуры нижнего уровня входят:

-    три стойки УППТ (первый комплект) или ППТ (второй комплект), каждая из которых принимает сигнал с отдельного датчика и осуществляет аналого-цифровое преобразование;

-    три стойки аварийной защиты: УАЗТ (первый комплект) или ЦОУ АЗТ (второй комплект), на каждую из которых поступает измерительная информация со всех стоек УППТ. В стойках аварийной защиты происходит сравнение сигнала с уставками по логической схеме «два из трех» и формирование дискретного сигнала аварийного отключения реактора;

-    три стойки быстрого снижения мощности: УБСМТ (первый комплект) или ЦОУ БСМТ (второй комплект), на каждую из которых поступает измерительная информация со всех стоек УППТ. В стойках быстрого снижения мощности происходит сравнение сигнала с уставками по логической схеме «два из трех» и формирование дискретного сигнала быстрого снижения мощности реактора.

2.    Двух комплектов аппаратуры верхнего уровня, осуществляющей накопление и отображение измерительной информации.

В состав аппаратуры верхнего уровня АЗРТ входит:

-    две стойки КИ-Т, в которых осуществляется обработка и архивирование информации. На 1КИ-Т приходит информация от стоек УАЗТ, ЦОУ АЗТ, на 2КИ-Т - от стоек УБСМТ, ЦОУ БСМТ;

-    стойка АДВ-Т, осуществляющая цифроаналоговое преобразование измерительной информации для отображения на ИПП;

-    операторская рабочая станция (ОРС АЗРТ);

-    четыре инженерные рабочие станции (ИРС АЗРТ);

-    два автоматизированных рабочих места, совмещенных с инженерными рабочими станциями (АРМ УКФП-Т).

Второй комплект аппаратуры АЗРТ в части ряда ИК имеет программное ограничение диапазона измерений (см. таблицу 2).

В АЗРТ предусмотрены алгоритмы проверки функционирования всех ее элементов. При обнаружении неисправности формируется специальный дискретный сигнал, а информация, поступающая через неисправный элемент, помечается, как недостоверная.

Одновременно на ИПП и рабочих станциях отображается информация только по первому или второму комплекту аппаратуры. Выбор комплекта для ИПП осуществляется с помощью ключа на пульте, а для рабочих станций - программным путем.

Для тех мониторов, в которых отсутствует возможность одновременного отображения троированной измерительной информации, в АЗРТ предусмотрен алгоритм выбора одного из трех сигналов - мажоритирование. При получении достоверной информации по каждому из трех подканалов сигналы сравниваются между собой, и выбирается срединный.

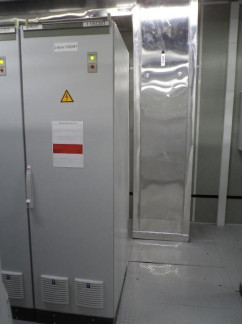

Фотография общего вида вторичной части ИК АЗРТ представлена на рисунке 1, структурные схемы ИК АЗРТ представлены на рисунках 2 и 3.

Рисунок 2 - Структурная схема первого комплекта АЗРТ

Программное обеспечение АЗРТ состоит из программного обеспечения стоек.

Идентификационные    данные    ПО,    использующегося    в    АЗРТ,    указаны    в

таблицах 1 и 2.

Стойки располагаются в закрывающихся на ключ шкафах. Ключ находится у оперативного и ремонтного персонала. Доступ к ПО рабочих станций осуществляется по паролю, а также используется разграничение прав доступа. Замена ПО возможна только при наличии флешки-ключа. Уровень защиты ПО от изменений - средний.

Метрологические характеристики нормированы с учетом влияния ПО.

Таблица 1 - Идентификационные данные программного обеспечения аппаратуры нижнего уровня АЗРТ

* - цифровой идентификатор вычисляется по алгоритму CRC32.

Таблица 2 - Идентификационные данные программного обеспечения аппаратуры верхнего уровня АЗРТ

Состав ИК

Пределы допускаемой основной погрешности ИК

Пределы допускаемой погрешности ИК в раб. условиях

Измеряемая величина, единица измерений

Диапазон

измерений

Вых.

сигнал

ПИП

Вых.

сиг

нал

ПИП

Вторичная часть ИК

от минус 2000 до 2000 от минус 500 до 500

Первый комплект аппаратуры нижнего уровня:

-    стойка аналогоцифрового

преобразования (УППТ)

-    стойки формирования сигналов защит (УАЗТ, УБСМТ)

Второй комплект аппаратуры нижнего уровня:

-    стойка аналогоцифрового

преобразования (ППТ)

-    стойки формирования сигналов защит (ЦОУ АЗТ, ЦОУ БСМТ)

Аппаратура верхнего уровня:

-    стойка обработки информации КИ-Т

Избыточное давление в помещениях, кгс/м2

Сапфир-22МР-ДИВ

Y = ± 0,5 %

Y = ± 1,5 %

Y = ± 2,5 %

Избыточное давление в БС, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 100

Избыточное давление в РК КО СУЗ, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6

Сапфир-22МР-ДИ

Y = ± 0,5 %

Избыточное давление СРК, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 100

Избыточное давление в напорном коллекторе ПЭН, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 160

от 4 до 20 мА

12

бит

Сапфир-22МР-ДИВ

Y = ± 0,5 %

Давление-разрежение после ГПК, кгс/см2

от минус 1 до 24

Y = ± 1,5 %

Y = ± 2,5 %

Перепад давления между НК ГЦН и БС, кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 16

Сапфир-22МР-ДД

Y = ± 0,5 %

Перепад давления между НК ГЦН и коллекторами САОР кгс/см2

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6,3

от минус 1200 до 720

Сапфир-22МР-ДД

Y = ± 0,5 %

Уровень в БС, мм

Y = ± 1,5 %

Y = ± 2,5 %

Сапфир-22МР-ДД

Y = ± 0,5 %

Уровень в АБ КО СУЗ,

Y = ± 1,5 %

Y = ± 2,5 %

от 0 до 6,3

м

* Верхний предел диапазона измерений во втором комплекте аппаратуры составляет 70 °С

Используемые обозначения:    А - абсолютная погрешность;

Y - приведенная погрешность, в % от диапазона измерений.

Рабочие условия применения компонентов системы.

Для датчиков давления «Сапфир»:

-    температура окружающего воздуха    от 10 °С до 40 °С;

-    относительная влажность    до 95 % при 35 °С.

Для преобразователей температуры и влажности ИПТВ:

-    температура окружающего воздуха    от минус 30 °С до 50 °С;

-    относительная влажность    до 95 % без конденсации при 35 °С.

Для преобразователей измерительных переменного тока Е842:

-    температура окружающего воздуха    от минус 30 °С до 50 °С;

-    относительная влажность    до 95 % при 35 °С.

Для вторичной части АЗРТ :

-    температура окружающего воздуха    от 10 °С до 35 °С;

-    относительная влажность    от 25 до 75 % без конденсации при 25 °С.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист паспорта-формуляра на АЗРТ типографским способом.

Комплектность

Комплектность указана в таблице 4.

Таблица 4 - Комплектность АЗРТ

Поверка

осуществляется по документу АЗРТ-01.МП «Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ). Методика поверки», утвержденному ФГУП «ВНИИМС» 02.06.2014 г.

Основное оборудование, используемое при поверке, указано в таблице 5.

Таблица 5 - Перечень основного оборудования для поверки АЗРТ

Сведения о методах измерений

приведены в документе «Система измерительная формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ). Паспорт-формуляр. АЗРТ КСКУЗ.САЭС-02 ПФ1».

Нормативные документы, устанавливающие требования к системе измерительной формирования сигналов аварийной защиты по технологическим параметрам энергоблока №2 Смоленской АЭС (АЗРТ)

ГОСТ Р 8.565-96    Государственная система обеспечения единства измерений.

Метрологическое обеспечение эксплуатации атомных станций. Основные положения

ГОСТ Р 8.596-2002    ГСИ. Метрологическое обеспечение измерительных систем.

Основные положения

Рекомендации к применению

-    осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта;

-    осуществление деятельности в области использования атомной энергии.
