| Номер в госреестре | 58030-14 |
| Наименование СИ | Анализаторы калия хлористого в минеральных солях |
| Обозначение типа СИ | RGI LABKAM |
| Изготовитель | "RGI Industriemessgerate GmbH", Германия |
| Год регистрации | 2014 |
| Срок свидетельства | 16.07.2024 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Методика поверки | скачать |
Анализаторы калия хлористого в минеральных солях RGI LABKAM (далее -анализаторы) предназначены для измерения массовой доли калия хлористого в минеральных солях.
Принцип действия анализатора основан на измерении интенсивности излучения, возникающего при распаде естественного радиоактивного изотопа 40К в пробах анализируемых продуктов. Находящийся в детекторе сцинтиллятор преобразует поступающую информацию в импульсы света, которые далее преобразуются фотоэлектронным умножителем в электрические импульсы. Сигнал детектора изменяется в зависимости от концентрации изотопа 40К. Исходя из длительности периода полураспада
40
и постоянной концентрации изотопа К в естественном калии, анализатор рассчитывает массовую долю калия хлористого в пробе анализируемого продукта при помощи встроенного программного обеспечения. Встроенное программное обеспечение позволяет проводить контроль процесса измерений, осуществлять сбор экспериментальных данных.
Анализатор конструктивно состоит из измерительной камеры (детектор РБ200В) и микроконтроллера Росоп Lab.

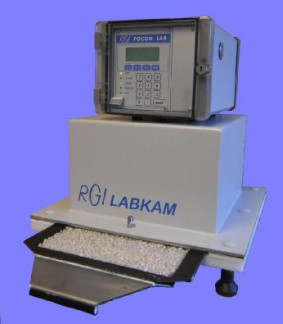

Фото общего вида анализатора представлено на рисунке 1.
Пломбирование осуществляется на задней панели корпуса микроконтроллера и на крышке измерительной камеры в месте ее крепления болтами.
| Идентифи кационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентиф икатор программного обеспечения | Другие идентиф икацион -ные данные | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Pocon-Lab | - | - | - | - |
Программное обеспечение является встроенным.
Влияние программного обеспечения учтено изготовителем при нормировании метрологических характеристик.
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений: «А» по МИ 3286-2010.
| Наименование характеристики | Значение характеристики |
| Диапазоны измерений массовой доли калия хлористого, % | От 20,00 до 35,00 включ. От 93,00 до 98,00 включ. |
| Диапазон показаний массовой доли калия хлористого, % | От 0,00 до 100,00 включ. |
| Предел допускаемого среднего квадратического | |
| отклонения случайной составляющей абсолютной | |
| погрешности, % - в диапазоне от 20,00 % до 35,00 % включ. | 0,20 |
| - в диапазоне от 93,00 % до 98,00 % включ. | 0,25 |
| Пределы допускаемой абсолютной погрешности, % | ±0,50 |
| Габаритные размеры (глубина х ширина х высота), мм | |
| - измерительная камера | 360 х 360 х 240 |
| - микроконтроллер | 270 х 190 х 160 |
| - измерительная кювета | 310 х 260 х 20 |
| Масса анализатора, кг | |
| - измерительная камера | 11,0 |
| - микроконтроллер | 4,1 |
| - измерительная кювета | 1,3 |
| Питание | |
| - напряжение, В | 220-32 |
| - частота, Гц | 50±1 |
| Условия эксплуатации: | |
| - температура окружающей среды, °С | От 0 до 50 включ. |
| - относительная влажность воздуха, %, не более | 80 |
| Средний срок службы, лет, не менее | 7 |
| (в соответствии с руководством по эксплуатации) |
наносится на титульный лист «Руководства по эксплуатации» печатным способом и на этикетку, которую крепят на лицевой панели анализатора методом наклейки.
| № | Наименование изделия и его обозначение | Номер (шифр) документа | Кол-во | Приме чание |
| 1 | Анализатор калия хлористого в минеральных солях RGI LABKAM | - | 1 шт. | - |
| 2 | Измерительная кювета | - | 1 шт. | - |
| 3 | Кювета для корректировочных измерений | - | 1 шт. | по заказу |
| 4 | Кабель для соединения с персональным компьютером | - | 1 шт. | по заказу |
| 5 | Диск с программным обеспечением Windows 2000/XP/Win7 для отображения результатов измерений на персональном компьютере | 1 шт. | по заказу | |
| 6 | Руководство по эксплуатации | - | 1 экз. | - |
| 7 | Методика поверки | МП 119-223-2013 | 1 экз. | - |
| 8 | Копия описания типа | - | 1 экз. | - |
осуществляется по документу МП 119-223-2013 «ГСИ. Анализаторы калия хлористого в минеральных солях RGI LABKAM. Методика поверки», утвержденному ФГУП «УНИИМ» 15 января 2014 г.
Перечень эталонов, применяемых при поверке:
ГСО 8236-2003 - СО состава калия хлористого флотационного марки «мелкий» (комплект 13). ф-1: массовая доля калия хлористого (93,39±0,12) %; 1 (3-2: массовая доля калия хлористого (95,12±0,12) %; ф-3: массовая доля калия хлористого (96,77±0,14) %.
ГСО 9025-2008 - СО состава сильвинита молотого (комплект См-Р), См-1Р: массовая доля калия хлористого (21,68±0,14) %; См-2Р: массовая доля калия хлористого (25,85±0,14) %; См-3Р: массовая доля калия хлористого (28,70±0,16) %.
Методика измерений входит в состав документа «Анализаторы калия хлористого в минеральных солях RGI LABKAM. Руководство по эксплуатации».
Нормативные и технические документы, устанавливающие требования к анализаторам калия хлористого в минеральных солях RGI LABKAM
Техническая документация изготовителя RGI Industriemessgerate GmbH, Германия
- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
