| Номер в госреестре | 58025-14 |
| Наименование СИ | Счетчики электрической энергии |
| Обозначение типа СИ | Электрон-3 |
| Изготовитель | ООО "Электрон", г.Казань |
| Год регистрации | 2014 |
| Срок свидетельства | 28.07.2019 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
Счетчики электрической энергии «Электрон-3» (далее по тексту - счетчики «Электрон-3») предназначены для измерения электрической активной энергии в трехфазных, трех- и четырехпроводных сетях переменного тока с номинальной частотой 50 Гц.
Принцип действия счетчиков основан на преобразовании входных напряжений и токов в цифровые коды и их последующей обработке микропроцессором.
Счетчики предназначены для учета электрической активной энергии в электрических сетях переменного тока в жилых и промышленных помещениях, также могут использоваться в составе автоматизированной системы сбора данных о потребленной электроэнергии. Счетчики являются электронными и конструктивно выполнены в пластмассовом корпусе с прозрачной лицевой панелью (кожухом).
Счетчики «Электрон-3» имеют жидкокристаллический индикатор отображения информации, светодиодный индикатор функционирования, светодиодный индикатор счета импульсов, импульсные испытательные выходы, кнопку управления отображения информации на жидкокристаллическом индикаторе.
Для передачи данных счетчики имеют слот для SIM-карты, посредством которой информация передается по закрытой GSM-сети на защищенный сервер для последующей обработки, хранения и учета.
Счетчики снабжены энергонезависимой памятью, на которой хранится информация о количестве потребленной электроэнергии, времени и дате потребления в течение не менее 4-х месяцев. Помимо передачи данных на сервер посредством GSM канала, информация о потребленной электроэнергии может быть получена с каждого счетчика вручную с помощью специального программного обеспечения.
Схема пломбировки для защиты от несанкционированного доступа с указанием мест для нанесения оттисков поверительного клейма и клейма-наклейки приведена на рисунке 1.
Питание счетчика производится от измерительных цепей.

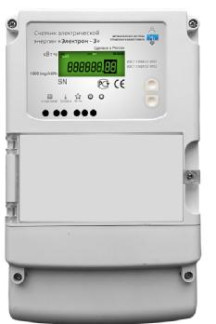

Рисунок 1 -Внешний вид счетчиков «Электрон-3»
Идентификационные данные программного обеспечения счетчиков приведены в таблице 1.
Встроенное программное обеспечение реализовано аппаратно (в управляющем микроконтроллере) и является метрологически значимым.
Встроенное программное обеспечение может быть проверено, установлено или переустановлено только на заводе-изготовителе с использованием специальных программнотехнических устройств. Встроенное программное обеспечение не может быть считано без применения специальных программно-технических устройств.
Таблица 1
| Обозначение программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер программного обеспечения) | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Встроенное | Рабочая программа счетчика Электрон-3 | Не ниже 2,0 | - | - |
| Внешнее | Серверное ПО АСУМ | Не ниже 1,0 | - |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений - «Средний».
Диапазоны измеряемых величин, а также пределы допускаемых основных погрешностей измерений приведены в таблице 2.
лист № 3 всего листов 4
Метрологические характеристики нормированы с учетом влияния программного обеспечения.
Таблица 2
| Наименование параметра | Значение |
| Класс точности по ГОСТ 31819.21-2012 | 1,0 |
| Постоянная счетчика в режиме измерений, имп/кВт-ч: | 1600 |
| Номинальное напряжение (фазное/линейное) UHOM, В: | 3x230/380 |
| Диапазон измерения напряжения (сети) переменного тока, В | от 0,9 UHOM до 1,1 'UHOM |
| Базовый (максимальный) ток 1б (1макс), А | 5(100) |
| Стартовый ток (порог чувствительности), А: - для класса точности 1 непосредственного включения | 0,004• 1б |
| Номинальное значение частоты сети, Гц | 50 |
| Потребляемая полная мощность, не более: - по цепям напряжения, Вт - по цепям тока, В • А | 3.0 10.0 |
| Суточный ход встроенных часов: - в нормальных условиях (23±2) °С | не более ± 1 с |
| Интерфейсы связи: | Модуль GSM |
| Устойчивость к климатическим воздействиям: - установленный рабочий диапазон температур - предельная относительная влажность воздуха | от минус 30 до плюс 50 °С до 90 % при температуре 30 °С |
| Средняя наработка на отказ, ч, не менее | 100000 |
| Средний срок службы, лет, не менее | 10 |
| Масса, кг, не более | 1,8 |
| Габаритные размеры (длина; ширина; высота), мм, не более | 290x180x90 |
Знак утверждения типа наносят на лицевую панель прибора, на титульные листы паспорта, руководства по эксплуатации и на упаковку - печатным способом.
Комплект поставки приведён в таблице 3.
Таблица 3
| № п/п | Наименование | Количество |
| 1 | Счетчик электрической энергии «Электрон-1» | 1 шт. |
| 2 | Паспорт | 1 шт. * |
| 3 | Методика поверки | 1 шт. ** |
| 4 | Потребительская тара | 1 шт. |
* - допускается при поставке прикладывать 1 экз. паспорта на 10 счётчиков, поставляемых одному потребителю.
** - методика поверки высылается по требованию организаций, производящих поверку счетчиков.
осуществляется в соответствии с документом МП 58025-14 «Счетчики электрической энергии «Электрон-3». Методика поверки», утверждённым ФГУП «ВНИИМС» в марте 2014 г.
Основные средства поверки:
1. Установка автоматическая трехфазные для поверки счетчиков электрической энергии НЕВА-Тест 3303, госреестр № 47431-11.
2. Частотомер универсальный GFC-8010H, госреестр № 19818-00.
Сведения приведены в руководстве по эксплуатации.
Нормативные и технические документы, устанавливающие требования к счетчикам электрической энергии «Электрон-3»
1. ГОСТ 22261-94 «Средства измерений электрических и магнитных величин. Общие технические условия».
2. ГОСТ 31818.11-2012 (МЭК 62052-11:2003) «Аппаратура для измерения электрической энергии переменного тока. Общие требования испытания и условия испытаний. Часть
11. Счетчики электрической энергии»
3. ГОСТ 31819.21-2012 (МЭК 62053-21:2003) «Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 2I. Статические счетчики активной энергии классов точности 1 и 2»
4. ТУ 4228-001-09723316-2014 «Счетчики электрической энергии «Электрон-3». Технические условия».
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
