| Номер в госреестре | 57995-14 |
| Наименование СИ | Преобразователи давления измерительные |
| Обозначение типа СИ | PB |
| Изготовитель | "EIWA CORPORATION / A&D Company Limited", Япония |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Преобразователи давления измерительные PB предназначены для измерений давления и непрерывного преобразования значения измеряемого давления в унифицированный аналоговый выходной сигнал постоянного тока.
В преобразователях давления измерительных PB реализован тензорезистивный принцип измерений, который основан на действии моста Уитстона: четыре тензорезистора нанесены на измерительную мембрану, упругая деформация которой приводит к изменению сопротивлений тензорезисторов и, как следствие, к разбалансу моста. Разбаланс мостовой схемы преобразуется электронной схемой в унифицированный аналоговый или цифровой выходной сигнал.
| РЯ | |

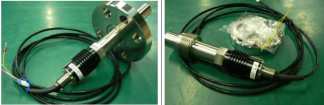

| Рис. 1 Общий вид преобразователей давления измерительных PB-80N | |
Таблица 1
| Модель: | PB-5N | PB-80N |
| Диапазоны измерений, МПа: | от 0 до 0,45 | от 0 до 6 |
| Пределы допускаемой основной погрешности, % от диапазона измерений | ± 2 | |
| Информативный параметр выходного сигнала, мА | от 4 до 20 | |
| Напряжение питания, В | 24 | |
| Диапазон температур окружающего воздуха, °С | от минус 10 до 70 | |
| Дополнительная погрешность от воздействия изменения температуры измеряемой среды, %/10°С от диапазона измерений | ±0,2 | |
| Масса, не более, кг | 3,5 | 4,5 |
| Габаритные размеры, не более, мм | 72x54x35 | |
Таблица 2
| Преобразователь давления измерительный PB | 1 шт |
| Паспорт | 1 экз. |
Осуществляется по методике МИ 1997-89 «Рекомендация. ГСИ. Преобразователи давления измерительные. Методика поверки».
При поверке используют калибратор избыточного давления с ВПИ 6 МПа и пределами приведенной основной погрешности, не более ± 0,5 %.
«Преобразователь давления измерительный PB». Паспорт
Нормативные и технические документы, устанавливающие требования к преобразователям давления измерительным PB
1. Техническая документация «EIWA CORPORATION/A&D Company Limited», Япония.
2. ГОСТ 22520-85 «Датчики давления, разрежения и разности давлений с электрическими аналоговыми выходными сигналами ГСП. Общие технические условия».
3. Публикация МЭК 60770-99 «Методы оценки рабочих характеристик измерительных преобразователей».
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
| Зарегистрировано поверок | 7 |
| Поверителей | 1 |
| Актуальность данных | 23.06.2025 |
