| Номер в госреестре | 57902-14 |
| Наименование СИ | Модули измерительные |
| Обозначение типа СИ | SFOCOM |
| Изготовитель | "R2 Intelligent Technologies", Канада |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Модули измерительные SFOCOM (далее - модули) предназначены для измерений унифицированных токовых сигналов (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
Принцип действия модулей основан на аналого-цифровом преобразовании электрических сигналов в цифровой код и дальнейшей передачи к объекту управления.
Конструктивно модули представляют собой функционально законченное устройство в виде печатной платы, помещенной в пластиковый корпус. На лицевой стороне корпуса расположены органы управления, разъемы для внешних подключений и индикаторы. Модули размещают в приборный шкаф EMOS VMS.

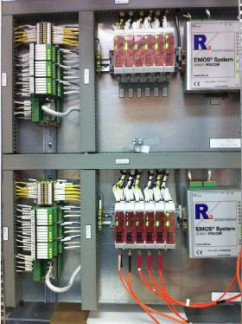

Внешний вид модулей измерительных SFOCOM представлен на рисунке 1.
| Диапазон измерений входных сигналов силы постоянного тока, мА | от 4 до 20 |
| Пределы допускаемой абсолютной погрешности преобразования, мкА | ±10 |
| Выходной сигнал | По внутреннему протоколу через RS-485 |
| Количество входных каналов | 1 |
| Габаритные размеры (ширина х высота х глубина), мм, не более | 100x110x20 |
| Масса, кг, не более | 0,2 |
Рабочие условия эксплуатации:
Температура окружающего воздуха, °С........................................от минус 20 до плюс 40
Относительная влажность воздуха, %....................................от 5 до 95(без конденсации)
Напряжение питания, В................................................................................24 (пост.)
Модули измерительные SFOCOM Паспорт
15 шт. 15 экз. 1 экз.
Методика поверки Поверка
осуществляется в соответствии с документом МП 57902-14 «Модули измерительные SFOCOM. Методика поверки», утвержденному ФГУП «ВНИИМС» в апреле 2014 г.
Основные средства поверки:
Мультиметр 3458А (ГР № 25900-03):
- диапазон измерений силы постоянного тока от 0 до 100 мА, пределы допускаемой абсолютной погрешности в диапазонах измерений ±(25 10-6 D + 410-6 E), где D - показание прибора, Е - верхнее граничное значение диапазона измерения.
приведены в соответствующем разделе Паспорта.
Нормативные и технические документы, устанавливающие требования к модулям измерительным SFOCOM
Техническая документация фирмы-изготовителя.
Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО "РусВинил", Нижегородская область, Кстовский район, г. Кстово, Промзона).
| Зарегистрировано поверок | 24 |
| Поверителей | 1 |
| Актуальность данных | 14.07.2025 |
