| Номер в госреестре | 57845-14 |
| Наименование СИ | Системы измерения уровня заправки |
| Обозначение типа СИ | СИУЗ 14И71 |
| Изготовитель | ФГУП "СКБ "Титан", г.С.-Петербург |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Системы измерения уровня заправки (СИУЗ) 14И71 (далее - СИУЗ 14И71) предназначены для измерения уровня жидкого диэлектрического компонента топлива в баке изделия в его относительном заполнении путем преобразования измеренного значения электрической емкости датчика уровня заправки.
Работа системы СИУЗ 14И71 базируется на емкостном принципе действия и построена на использовании разницы диэлектрических проницаемостей жидкой и газообразной фазы горючего и окислителя в баке жидкостной ракеты. Реализована система на непрерывном по высоте измерении уровня границы раздела жидкой и газообразной фазы горючего и окислителя с помощью сигналов, поступающих от емкостных датчиков уровня заправки (ДУЗ), установленных в верхней части бака ракеты.
Датчики уровня заправки посредством бортовой кабельной сети (БКС) и наземной кабельной сети (НКС) соединены с СИУЗ 14И71, которая соединена со смежной системой дистанционного управления (СДУЗ) для управления подачей компонентов топлива на борт ракеты. СИУЗ 14И71 является поканально дублированной и имеет 12 основных и 12 дублирующих каналов измерения уровня заправки. Основные и дублирующие каналы при штатной работе работают одновременно.
В состав системы СИУЗ 14И71 входят: стойка измерения уровня (СИУ); пульт оператора системы (ПОС); программное обеспечение (ПО); контрольно-проверочная аппаратура СИУЗ. Аппаратура, используемая в СИУ и ПОС, систем измерения уровня заправки по условиям эксплуатации относится к аппаратуре группы 1.1.2 по ОСТ 92-5100-02 для работы в отапливаемых помещениях.
Вычислительные средства СИУЗ 14И71 преобразуют величину измеренной электрической емкости в значение уровня жидкости в %, накапливают информацию о результатах измерений с привязкой к астрономическому времени для передачи на визуализацию и документирование, формируют дискретные команды управления в смежную систему СДУЗ при достижении компонентами топлива заданных уровней. Обмен информацией осуществляется по релейному интерфейсу.

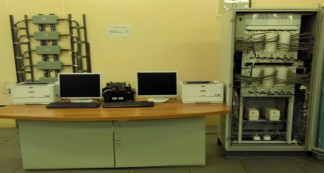

Внешний вид системы приведен на рисунках 1 - 4.
Программное обеспечение (ПО) системы ПМО СИУЗ 14И71.0200-0 предназначено только для работы с системой СИУЗ 14И71 и не может быть использовано отдельно от измерительно-вычислительной платформы системы.
Влияние метрологически значимой части ПО на метрологические характеристики системы не выходит за пределы согласованного допуска.
Идентификационные данные (признаки) метрологически значимой части ПО ука-
заны в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (иден-тификаци-онный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления иден-тифика-тора ПО |
| ПМО СИУЗ 14И71.0200-0 | 14171.ехе | 1.5 | 7879495daf65b359 | ГОСТ Р 34.11-94 |
Метрологически значимая часть ПО системы и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных изменений. Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А»
по МИ 3286-2010.
Основные метрологические и технические характеристики системы приведены в таблицах 2 - 3.
Таблица 2
| Наименование характеристики | Значение характеристики |
| Количество измерительных каналов - 24 (12 основных, 12 дублирующих). Все каналы идентичные | |
| Диапазон измерений электрической ёмкости, пФ* | от 100 до 900 |
| Пределы допускаемой относительной погрешности измерений электрической ёмкости, % | ± 0,3 от диапазона измерений |
| Диапазон измерений уровня заправки, % | от 0 до 100 |
| Пределы допускаемой относительной погрешности измерений уровня заправки, % | ± 0,5 от диапазона измерений |
Примечание *- диапазон измерений электрической ёмкости нормируется от 249 до 431 пФ.
Таблица 3 - Габаритные размеры, масса и эксплуатационные характеристики системы (СИУ - стойка измерения уровня)_
| Наименование характеристики | Значение характеристики |
| Габаритные размеры СИУ (длина х ширина х высота), мм | 553x800x600 |
| Масса СИУ, кг, не более | 71 |
| Рабочий диапазон температур окружающей среды, °С | от 15 до 35 |
| Относительная влажность воздуха при температуре 20 °С, % | до 80 |
| Атмосферное давление, кПа | от 97 до 105 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | 220 ± 22 |
| Потребляемая мощность, В • А, не более | 2000 |
| Средний срок службы, лет | 10 |
| Наработка на отказ, ч | 5000 |
Комплект поставки включает:
- система измерений уровня заправки СИУЗ 14И71 - 1 шт.;
- комплект эксплуатационной документации (Системы измерения уровня заправки СИУЗ 14И71 ФО. Формуляр; Системы измерения уровня заправки СИУЗ 14И71 РЭ. Руководство по эксплуатации) - 1 комплект;
- методика поверки - 1 шт.
осуществляется по документу 14И71 МП «Инструкция. Системы измерения уровня заправки СИУЗ 14И71. Методика поверки, утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» 25.02.2014 г.
Основные средства поверки:
- имитаторы М (регистрационный номер 49233-12) - диапазон номинальных значений электрической емкости от 249 пФ до 431 пФ, пределы основной относительной погрешности действительных значений электрической емкости для точек имитации уровня жидкости ± 0,05 %, пределы дополнительной относительной погрешности электрической емкости для точек имитации уровня жидкости от изменения температуры окружающей среды в диапазоне от 5 °С до 40 °С ± 0,05 %.
Системы измерения уровня заправки СИУЗ 14И71. Руководство по эксплуатации. 14И71 РЭ.
Нормативные и технические документы, устанавливающие требования к системам измерения уровня заправки СИУЗ 14И71
Системы измерения уровня заправки СИУЗ 14И71. Руководство по эксплуатации. 14И71 РЭ, Технические условия 14И71.0000-0 ТУ, 14И71.0100-0 ТУ.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
