Государственный реестр средств измерений (ГРСИ)

Преобразователи виброскорости TR-26/1/0/2, 57772-14

Преобразователи виброскорости TR-26/1/0/2 (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорости) корпусов подшипников компрессоров комплекса по производству ПВХ ООО «РусВинил», Нижегородская область, Кстовский район, г. Кстово, Промзона.
Документы
Карточка СИ
Номер в госреестре 57772-14
Наименование СИ Преобразователи виброскорости
Обозначение типа СИ TR-26/1/0/2
Изготовитель "CEMB S.p.A.", Италия
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Преобразователи виброскорости XR-26/1/0/2 Назначение средства измерений

Преобразователи виброскорости TR-26/1/0/2 (далее вибропреобразователи) предназначены для измерения параметров вибрации (виброскорости) корпусов подшипников компрессоров комплекса по производству ПВХ ООО «РусВинил», Нижегородская область, Кстовский район, г. Кстово, Промзона.

Описание

Преобразователи виброскорости являются преобразователями инерционного типа и используют прямой пьезоэлектрический эффект. Принцип работы преобразователей основан на преобразовании виброскорости в пропорциональный электрический сигнал. Вибропреобразователи состоят из первичного преобразователя и электронного блока, расположенных в едином корпусе, имеющем резьбу для подсоединения к контролируемому механизму, а так же разъем, для подключения к источнику питания и приемнику выходного сигнала.

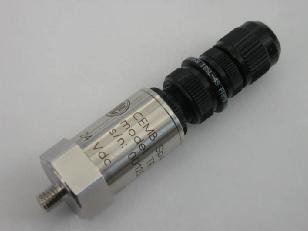

Внешний вид вибропреобразователей, приведен на рисунке 1.

Технические характеристики

Диапазоны измерения виброскорости (скз), мм/с

от 0 до 20

Диапазон частот, Гц

от 1,5 до 2 500

Нелинейность амплитудной характеристики, %, не более

±2

Неравномерность амплитудно-частотной характеристики в диапазоне частот:

(10 - 1 000) Гц, %, не более (l,5 - 2 500) Гц, дБ, не более

±3

-3

Пределы допускаемой относительной погрешности измерения виброскорости в диапазоне частот:

(10 - 1 000) Гц, %

(1,5 - 2 500) Гц, дБ

±3,5

-4

Диапазон выходного сигнала, мА

от 4 до 20

Условия эксплуатации: диапазон рабочих температур, °С

от минус 50 до 120

Габаритные размеры (диаметр х высота без шпильки), мм, не более

30х64

Масса, г, не более

105

Комплектность

Преобразователи виброскорости TR-26/1/0/2 Зав. №№ 50189, 50190, 50191, 50192, 50199, 50200, 50201, 50202 Паспорт

8 шт. 8 экз.

Поверка

осуществляется в соответствии с ГОСТ Р 8.669-2009 «Виброметры с пьезоэлектрическими, индукционными и вихретоковыми вибропреобразователями. Методика поверки».

Основные средства поверки:

-    поверочная вибрационная установка 2 разряда по МИ 2070-90;

-    мультиметр цифровой Agilent 34401А (г/р № 33921-07).

Сведения о методах измерений

приведены в паспорте на вибропреобразователь.

Нормативные и технические документы, устанавливающие требования к вибропреобразователям TR-26/1/0/2

1.    МИ 2070-90 Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 3 10-1 ^2 104 Гц.

2.    Техническая документация фирмы.

Рекомендации к применению

Осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта (Комплекс по производству ПВХ ООО «РусВинил», Нижегородская область, Кстовский район, г. Кстово, Промзона).

57772-14
Номер в ГРСИ РФ:
57772-14
Производитель / заявитель:
"CEMB S.p.A.", Италия
Год регистрации:
2014
