Резервуары вертикальные стальные цилиндрические РВСП-10000, 57721-14

Назначение

Резервуары вертикальные стальные цилиндрические РВСП-10000 (далее - резервуары) предназначены для измерения объема и хранения нефти и нефтепродуктов при их хранении на территории комплекса по перегрузке сжиженных углеводородных газов в МТП «Усть-Луга».

Описание

Резервуары представляют собой вертикальные закрытые стальные цилиндрические сосуды со стационарной крышей и алюминиевым понтоном типа «Альпон» с двумя направляющими.

Резервуары оснащены световыми, замерными, монтажными люками, люками-лазами, кольцевыми лестницами, противопожарным оборудованием, приборами контроля и сигнализации, зачистными и вентиляционными патрубками, патрубками приема и раздачи, на дне предусмотрен зумпф зачистки.

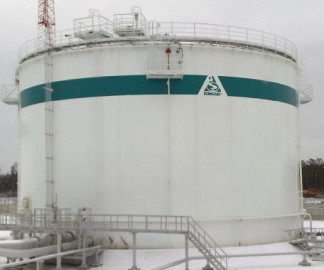

На рисунках 1, 2 и 3 представлены резервуары с заводскими номерами 23983, 23984 и

23985.

1

Я

Номинальная вместимость, м    10000

Пределы допускаемой относительной погрешности

определения вместимости, % (геометрический метод)    ± 0,1

Температура окружающей среды, °С    от минус 45 до плюс 40

Лист № 3 Всего листов 4

Срок эксплуатации, лет, не менее    50

Срок службы до первого капитального ремонта, лет, не менее    20

Знак утверждения типа

наносится на титульный лист эксплуатационной документации методом штемпелевания. Комплектность средства измерений

Комплектность резервуаров представлена в таблице 1. Таблица 1 - Комплектность резервуаров_

Поверка

осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары вертикальные стальные цилиндрические. Методика поверки».

В перечень основного поверочного оборудования входят:

—    Рулетка измерительная, 2-го класса точности, с верхним пределом измерений 10 м;

—    Рулетка измерительная с грузом, 2-го класса точности, с верхним пределом измерений 20 м;

—    Линейка металлическая измерительная с диапазоном измерений от 0 до 500 мм;

—    Штангенциркуль с диапазонами измерений: от 0 до 125 мм; от 0 до 150 мм; от 150 до 500 мм; от 500 до 1600 мм по ГОСТ 166-89;

—    Толщиномер ультразвуковой с диапазоном измерений от 0,6 до 30 мм и пределами допускаемой погрешности ± 0,1 мм.

Сведения о методах измерений

Приведены в документе «Государственная система обеспечения единства измерений. Масса светлых нефтепродуктов. Методика измерений массы светлых нефтепродуктов в стальных вертикальных резервуарах с понтоном РВСП ООО «СИБУР-Портэнерго» ФР.1.29.2013.16640»

Нормативные и технические документы, устанавливающие требования к резервуарам вертикальным стальным цилиндрическим РВСП-10000

1    ГОСТ 31385-2008 Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия.

2    ГОСТ 8.570-2000 ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки.

3    ТУ 5265-003-79956552-2007 Вертикальные цилиндрические стальные резервуары для нефти и нефтепродуктов объемом от 100 до 50000 м3. Технические условия.

4    ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».

Лист № 4 Всего листов 4

Рекомендации к применению

осуществление торговли и товарообменных операций.
