Микроскопы видеоизмерительные MM2 Garant, 57712-14

Назначение

Микроскопы видеоизмерительные MM2 Garant (далее по тексту - микроскопы) предназначены для измерений линейных размеров, а также взаимного расположения элементов различных деталей в прямоугольных и полярных координатах.

Описание

Принцип действия микроскопов основан на использовании технологии оптического проецирования, с помощью которой изображение объекта, расположенного на измерительном столе, проецируется на оптическую головку микроскопа при различных типах освещения.

Функционально микроскопы состоят из следующих основных узлов: станина со стойкой, тубус с объективом, измерительный стол с оптоэлектронными преобразователями перемещений в продольном и поперечном направлениях, компьютер с установленным программным обеспечением, предназначенным для обработки измерительной информации.

Микроскопы комплектуются устройством для измерения размеров по вертикали. Для этого на вертикальной стойке устанавливается преобразователь перемещений, сигналы с которого также передаются в блок обработки результатов измерений.

Измерения можно проводить как в падающем, так и в проходящем свете. Для этого микроскопы оборудованы системой верхней и нижней подсветки, а также лазерной подсветкой для упрощения наведения. Перемещение измерительного стола осуществляется серводвигателями по команде оператора или в соответствии с измерительной программой.

Микроскопы выпускаются в 2-х модификациях, отличающихся диапазонами измерений. Модификация MM2/TP20 дополнительно оснащается контактной измерительной головкой Renishaw TP20, позволяющей проводить контактные измерения.

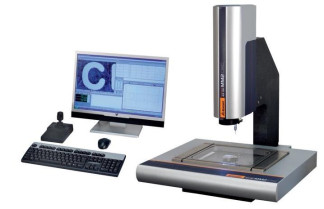

Внешний вид микроскопов приведен на рисунке 1.

Программное обеспечение

Идентификационные данные программного обеспечения приведены в таблице 1.

Таблица 1

Программное обеспечение защищено от несанкционированного доступа паролями различных уровней доступа. Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.

Технические характеристики

L - измеряемая длина в мм.

Знак утверждения типа

Знак утверждения типа СИ наносится на титульный лист Руководства по эксплуатации типографским способом и на шильдик микроскопов методом этикетирования.

Комплектность

1.    Видеомикроскоп MM2 Garant    1 шт.

2.    Компьютер    1 шт.

Всего листов 3

3.    Блок питания    1 шт.

4.    Пылезащитный чехол    1 шт.

5.    Руководство по эксплуатации «Микроскопы видеоизмерительные

MM2 Garant. Руководство по эксплуатации»    1 экз.

6.    Методика поверки МП ТИнТ 124-2013 «Микроскопы видеоизмерительные

MM2 Garant. Методика поверки»    1 экз.

Поверка

Осуществляется в соответствие с документом МП ТИнТ 124-2013 «Микроскопы видеоизмерительные MM2 Garant. Методика поверки», утвержденным Руководителем ГЦИ СИ

ООО «ТестИнТех» «21» августа 2013 г.

Основные средства поверки:

-    мера длины штриховая, диапазон измерений 0-300 мм, разряд 2, класс 1 по ГОСТ 12069-90,

-    меры длины концевые плоскопараллельные, разряд 3 по ГОСТ Р 8.763-2011.

Сведения о методах измерений

Метод измерений изложен в документе «Микроскопы видеоизмерительные MM2 Garant. Руководство по эксплуатации».

Нормативные и технические документы, устанавливающие требования к СИ

1.    ГОСТ Р 8.763-2011 «ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне 1х10-9 .... 50 м и длин волн в диапазоне 0,2.... 50мкм»;

2.    ГОСТ 5639-82 «Стали и сплавы. Методы выявления и определения величины зерна»;

3.    Техническая документация компании «Hoffmann GmbH Qualitatswerkzeuge», Германия.

Рекомендации к применению

- при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
