| Номер в госреестре | 57677-14 |
| Наименование СИ | Резервуар вертикальный стальной цилиндрический |
| Обозначение типа СИ | РВС-15000 |
| Изготовитель | ОАО "Разметкон", г.Батайск |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 5 лет |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Резервуар вертикальный стальной цилиндрический РВС-15000 Назначение средства измерений
Резервуар вертикальный стальной цилиндрический РВС-15000 предназначен для измерений объема карбамид-аммиачной смеси, светлых нефтепродуктов, воды и других жидкостей и их хранения.
Резервуар вертикальный стальной цилиндрический РВС-15000 представляет собой вертикальный стальной цилиндрический сварной двустенный сосуд с люками. Вид расположения резервуара вертикального стального цилиндрического РВС-15000 - наземный. Форма днищ резервуара - плоская, форма крыши - сферическая щитовая, фундамент свайный монолитный.
Резервуар вертикальный стальной цилиндрический РВС-15000 двустенный изготовлен из 7 поясов основной стенки и 6 поясов защитной стенки.
Резервуар вертикальный стальной цилиндрический РВС-15000 оснащен двумя фланцевыми люками-лазами, люком световым, люком для замеров электронной рулеткой, патрубком для зачистки, уровнемером УЭЛМ-01, сигнализатором аварийного уровня РОС-301, затвором поворотным дисковым, лестницей шахтной и молниеприемниками в количестве 4 шт.
Наружная поверхность резервуара вертикального стального цилиндрического РВС-15000 двустенного покрыта грунт-эмалью СБЭ-111 «Унипол» марки АМ толщиной 160 мкм.

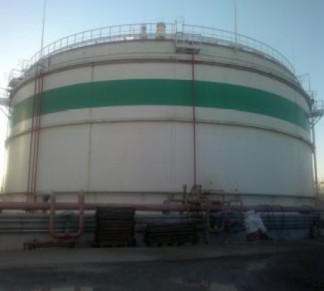

Внутреннее покрытие - краска TANKGUARD STORAGE - феноловое эпоксидное покрытие с высокой устойчивостью к воздействию различных химикатов и растворителей. Толщина сухой пленки - 300 мкм. Общий вид резервуара представлен на рисунке 1.
Основные метрологические и технические характеристики приведены в таблице 1.
Таблица 1
| Наименование параметра | Значение параметра |
| Номинальная вместимость, м3 | 15 000 |
| Пределы допускаемой относительной погрешности определения вместимости, % (геометрический метод) | ±0,1 |
| Габаритные размеры, мм, не более: - диаметр - высота | 39915 14030 |
| Масса, кг, не более | 740400 |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 40 до плюс 50 |
наносится на титульный лист паспорта типографским способом.
Резервуар вертикальный стальной цилиндрический РВС-15000 - 1 шт.,
Паспорт - 1 экз.
Отсутствуют.
осуществляется по ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
Перечень основных средств поверки:
Рулетка измерительная металлическая по ГОСТ 7502, Р50Н2К, класс точности -2; рулетка измерительная металлическая по ГОСТ 7502, Р30Н2Г, класс точности -2; толщиномер ультразвуковой А1207, погрешность 0,1 мм; штангенциркуль по ГОСТ 166, ТТТЦ II 0-250, погрешность 0,05 мм.
Нормативные документы, устанавливающие требования к резервуару вертикальному стальному цилиндрическому РВС-15000
ГОСТ 31385-2008 «Резервуары вертикальные цилиндрические стальные для нефти и нефтепродуктов. Общие технические условия».
ГОСТ 8.570-2000 «ГСИ. Резервуары стальные вертикальные цилиндрические. Методика поверки».
ГОСТ 8.470-82 «ГСИ. Государственная поверочная схема для средств измерений объема жидкости».
ПБ 03-605-03 «Правила устройства вертикальных цилиндрических стальных резервуаров для нефти и нефтепродуктов».
Лист № 3 Всего листов 3
осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
