Анализаторы жидкости Combitec SD, 57650-14

Назначение

Анализаторы жидкости Combitec SD (далее - анализаторы) предназначены для измерения плотности и скорости звука в потоке анализируемой жидкости при контроле производственных процессов в пищевой и химической промышленности.

Описание

Принцип действия анализаторов основан на комбинации измерений плотности и скорости распространения звука в исследуемой жидкости. Определение плотности основано на измерении периода резонансной частоты механических колебаний U-образной ячейки, заполненной образцом жидкости. Скорость распространения звука в исследуемой жидкости рассчитывается из измерений периода колебаний в акустометрической ячейке, представляющей собой вилкообразный приёмопередатчик импульсной звуковой волны. В измерительном тракте предусмотрена система компенсации от изменения температуры на основе пары термоэлементов РТ1000.

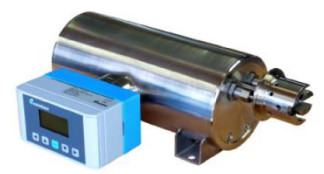

Конструктивно анализаторы состоят из одного блока, в состав которого входит измерительный зонд и электронный блок управления.

Результаты измерений отображаются на дисплее электронного блока в режиме реального времени. Анализаторы также позволяют оценивать содержание массовой концентрации веществ в потоке анализируемой жидкости.

Программное обеспечение

Анализаторы имеют следующее программное обеспечение (ПО): встроенное «Combitec SD» и автономное «Centec Viewer». Встроенное ПО предназначено для обеспечения работоспособности электронных компонентов анализатора, настройки параметров функционирования и представления результатов измерений. Автономное ПО предназначено для установки режимов измерений, выполнения измерений, настройки параметров отображения результатов измерений, сохранения результатов измерений и т. д.

Управление анализаторами осуществляется как с помощью встроенного, так и автономного ПО, инсталлированного на персональный компьютер (ПК). Связь с ПК осуществляется посредством интерфейса USB. К метрологически значимой части автономного ПО относится файл «CentecViewer.exe». К метрологически значимой части встроенного ПО относится всё ПО.

Идентификационные данные ПО приведены в таблице 1.

Примечание - Допускается применение ПО с номером версии не ниже указанной в таблице 1.

Анализаторы имеют защиту программного обеспечения от преднамеренных или непреднамеренных изменений, соответствующую уровню «С» по МИ 3286-2010. При нормировании метрологических характеристик анализаторов учтено влияние ПО.

Технические характеристики

1.    Канал измерения плотности жидкости:

-    диапазон показаний плотности жидкости, кг/м3

от 0 до 3000 от 650 до 1800

±0,3

от 400 до 3000 от 1000 до 2000 ±1

435 х 320 х 170

25

24

напряжением 24 В. 5000 5

минус 2 до плюс 40 10 до 90 84 до 106,7

-    диапазон измерений плотности жидкости, кг/м3

-    пределы допускаемой абсолютной погрешности, кг/м3

2.    Канал измерения скорости звука в жидкости:

-    диапазон показаний скорости звука в жидкости, м/с

-    диапазон измерений скорости звука в жидкости, м/с

-    пределы допускаемой абсолютной погрешности, м/с

3.    Габаритные размеры (Д х Ш х В), мм

4.    Масса, кг

5.    Потребляемая мощность, В-А

6.    Электрическое питание: от внешней сети постоянного тока с

7.    Наработка на отказ, ч, не менее

8.    Средний срок службы, лет

9.    Условия эксплуатации:

-    диапазон температуры окружающей среды, °С    от

-    диапазон относительной влажности, %    от

-    диапазон атмосферного давления, кПа    от

Знак утверждения типа

Знак утверждения типа наносится на титульный лист руководства по эксплуатации методом компьютерной графики.

Комплектность

Основная комплектность поставки приведена в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП-2302-75-2014 «Анализаторы жидкости Combitec SD. Методика поверки», утверждённому «24» марта 2014 г. ГЦИ СИ ФГУП «ВНИИМ им. Д. И. Менделеева».

Основные средства поверки: измеритель плотности жидкостей вибрационный ВИП-2МР, диапазон измерений плотности жидкости от 650 до 2000 кг/м , абсолютная погрешность ±0,1 кг/м3; термометр лабораторный электронный ЛТ-300, диапазон измерений от минус

50,00 до плюс 199,99 °С, основная абсолютная погрешность ±0,05 °С; вода дистиллированная по ГОСТ 6709-72; н-гексан по ТУ 2631-003-05807999-98; метилен хлористый по ГОСТ 9968-86.

Сведения о методах измерений

Методика измерений приведена в эксплуатационной документации на анализаторы.

Нормативные и технические документы, устанавливающие требования к анализаторам жидкости Combitec SD

1.    ГОСТ 8.024-2002 «ГСИ. Государственная поверочная схема для средств измерений плотности».

2.    Техническая документация фирмы-изготовителя.

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
