Вискозиметры промышленные VISC-4.1, 57647-14

Назначение

Вискозиметры промышленные VISС-4.1 (далее - вискозиметры) предназначены для непрерывного измерения кинематической вязкости жидких нефтепродуктов, прозрачных и непрозрачных жидкостей и определения индекса вязкости непосредственно в трубопроводе или технологической линии, в том числе и во взрывоопасных зонах.

Описание

Принцип действия вискозиметра основан на законе Хагена - Пуазейля. Данный принцип устанавливает, что падение давления жидкости, протекающей через капилляр при постоянных температуре и массовом расходе, пропорционально абсолютной вязкости данной жидкости.

После входа анализируемой жидкости в прибор настраиваются давление и расход пробы. Проба нагревается до температуры измерения, подается в капилляр, который находится в термоизолированной емкости. В центральной зоне капилляра создается ламинарный поток. Падение давления в этой зоне определяется измерительным преобразователем разности давлений. Затем проба протекает через массовый расходомер. Кинематическая вязкость вычисляется с использованием измеренных значений падения давления и массового расхода.

Вискозиметр представляет собой стационарную автоматизированную установку, подключенную к потоку продукта через систему пробоотбора и подготовки пробы. Вискозиметр выпускается для работы в трех температурных режимах L - (20 - 60 °C), М - (41 - 60 °C), Н -(61-100 °C) и двух диапазонов измерений в каждом режиме t - (1-30 мм /с); v - (10 -800 мм2/с).

Также имеется модификация вискозиметра VISC-4.1 Index, которая представляет собой объединение двух измерительных блоков под контролем единого блока управления. Эта модификация позволяет измерять кинематическую вязкость при двух различных температурах и вычислять индекс вязкости.

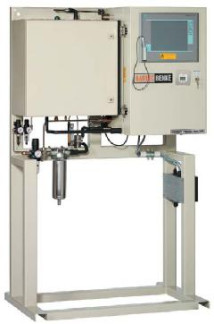

Конструктивно вискозиметр представляет собой ряд блоков и устройств, смонтированных на раме (стойке).

В состав вискозиметра входят: аналитическая часть с капиллярным устройством в термоизолированной емкости, массовым расходомером, измерительным преобразователем разности давлений, вентилями управления; блок управления с сенсорным экраном; жидкостный модуль; клеммные коробки. Вискозиметр исполнений Lt, Lv оснащен воздушным вихревым охладителем; Ht, Hv - нагревателем.

По дополнительному заказу в комплект поставки может быть включена система охлаждения.

Маркировка взрывозащиты: 2Expxdeib[ia]mIICT3/T4

Программное обеспечение

Вискозиметр функционирует под управлением встроенного специального программного обеспечения. Программное обеспечение осуществляет функции сбора, передачи, обработки, хранения и представления измерительной информации, а также идентификацию параметров, характеризующих тип средства измерений, внесенных в программное обеспечение. Идентификационные данные ПО приведены в таблице 1.

Таблица 1.

Степень защиты программного обеспечения от преднамеренных или непреднамеренных изменений, соответствует уровню «С» по МИ 3286-2010.

Влияние программного обеспечения учтено при нормировании метрологических характеристик. К метрологически значимой части ПО СИ относится файл: VISC-4.exe

Технические характеристики

Таблица 2.

Знак утверждения типа

Знак утверждения типа наносится на титульный лист эксплуатационной документации и на блок управления в виде наклейки.

Комплектность

Основной комплект включает:

Вискозиметр промышленный У18С-4.1 Руководство по эксплуатации Методика поверки МП 2302-078-2014

1 шт. 1 экз. 1 экз.

Поверка

осуществляется по методике поверки МП 2302-078-2014 «Вискозиметры промышленные У1БС-4.1. Методика поверки», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» в феврале 2014 года.

Средства поверки:

-    стеклянные капиллярные вискозиметры с погрешностью ± 0,35 % при температуре (15 -100) °С в комплекте с:

-    термостат, диапазон поддержания температуры от 20 до 60 °С, со стабильностью поддержания температуры не хуже ± 0,02 °С;

-    секундомеры электронные типа СТЦ-2, (А = 0,001 с);

-    эталонный платиновый термометр сопротивления ЭТС-100 3-его разряда по ГОСТ 8.558-2009;

-    преобразователь сигналов ТС и ТП «Теркон» в режиме измерения сопротивления, диапазон от 0 до 2000 Ом, погрешность ±(0,02 % от показаний +0,005 % от диапазона) Ом;

-    установки автоматические для измерения кинематической вязкости с погрешностью в пределах ± 0,4 %.

Сведения о методах измерений

Методы измерения изложены в руководстве по эксплуатации «Вискозиметры промышленные VISC-4.1».

Нормативные и технические документы, устанавливающие требования к вискозиметрам промышленным УЕ8С-4.1

1.    ГОСТ 8.025-96 «ГСИ. Государственная поверочная схема для средств измерений вязкости жидкостей».

2.    Техническая документация компании «BARTEC BENKE GmbH», Германия

Рекомендации к применению

выполнение работ по оценке соответствия промышленной продукции (нефтепродуктов) установленным законодательством Российской Федерации обязательным требованиям.
