| Номер в госреестре | 57622-14 |
| Наименование СИ | Каналы измерительные № 10, 11 системы информационно-измерительной автоматизированной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ "IКЕА" |
| Изготовитель | ООО "ИКЕА МОС (Торговля и Недвижимость)", г.Химки |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
Каналы измерительные № 10, 11 предназначены для использования в составе системы информационно-измерительной автоматизированной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА», заводской №06 (ГР № 40171-08), (далее - ИК АИИС КУЭ) при измерениях активной и реактивной электрической энергии и мощности, времени, а также сбора, хранения и обработки полученной информации. Результаты измерений могут быть использованы для коммерческих расчетов.
Каналы измерительные № 10,11 системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА» включают в себя измерительные трансформаторы тока класса точности (КТ) 0,5 по ГОСТ 7746-2001, трансформаторы напряжения КТ 0,5 по ГОСТ 1983-2001, счетчики электрической энергии ЦЭ 6850 класса точности (КТ) 0,2S/0,5 в ГР № 20176-06 по ГОСТ Р 52323-2005 в режиме измерения активной электроэнергии и ГОСТ Р 52425-2005 в режиме измерения реактивной электроэнергии, установленных на объектах, указанных в таблице 1 (2 точки измерения). В виду отсутствия в ГОСТ Р 52425-2005 класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ Р 52323-2005.
В каналах измерительных № 10, 11 функция сбора, хранения результатов измерений выполняется уровнем ИВКЭ системы автоматизированной информационно-измерительной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА».
В ИК АИИС КУЭ первичные токи и напряжения преобразуются измерительными трансформаторами в аналоговые сигналы низкого уровня, которые по проводным линиям связи поступают на измерительные входы счетчиков. В счетчиках мгновенные значения аналоговых сигналов преобразуются в цифровой код. По мгновенным значениям силы электрического тока и напряжения в микропроцессоре счетчика вычисляются соответствующие мгновенные значения активной и полной мощности, которые усредняются за период 0,02 с. Средняя за период реактивная мощность вычисляется по средним за период значениям активной и полной мощности. Электрическая энергия, как интеграл по времени от средней за период 0,02 с мощности, вычисляется для интервала времени 30 мин. Средняя активная (реактивная) электрическая мощность вычисляется как среднее значение мощности на интервале времени усреднения 30 мин. Данные со счетчиков электрической энергии по цифровым интерфейсам при помощи каналообразующей аппаратуры и каналов связи поступают в систему информационно-измерительную автоматизированную коммерческого учета электрической энергии (на вход УСПД, где выполняется дальнейшая обработка измерительной информации, в частности вычисление электроэнергии и мощности с учетом коэффициентов трансформации ТТ, формирование и хранение поступающей информации, оформление справочных и отчетных документов. Далее информация поступает на уровень ИВК в центр сбора информации филиала ОАО « МРСК Волги» - «Самарские распределительные сети».
В ИК№ 10,11 осуществляется ведение времени и привязка результатов измерений к этому времени. Каждый канал поддерживает режим синхронизации собственного времени от уровня ИВКЭ АИИС КУЭ ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА», который
Лист № 2 Всего листов 5
синхронизируется от уровня ИВК расположеного в здании центра сбора информации филиала ОАО « МРСК Волги» - «Самарские распределительные сети» в заранее определенный интервал суток.
В ИК №10,11 ПО отсутствует.

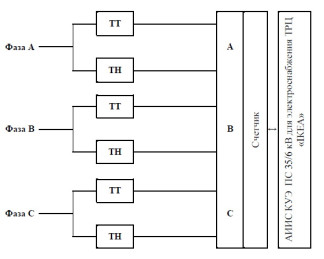

Структурная схема одного ИК приведена на рисунке 1. Рис1
н
«
к
я
£
ю
X
о
о
£
и <ц со « ■ & PQ и
МО
in
т
U
С
«
о
S
S
<
Перечень компонентов ИК №10,11 АИИС КУЭ, с указанием непосредственно измеряемой величины, наименования присоединений, типов и классов точности средств измерений, входящих в состав ИК, представлен в таблице № 1 Таблица№1
| Номер канала | Наименова ние присоедине ния | Состав измерительного канала | Вид эл.энергии | Основная погрешность, ± | Погрешность в рабочих условиях ± %) | ||
| Трансформато р тока | Трансформатор напряжения | Счетчик | |||||
| 1 | 2 | 3 | 4 | 6 | 7 | 8 | 9 |
| 10 | ВЛ-35 кВ «Водино-1» отпайка на ПС 35/6 кВ «ИКЕА» - ПС 35/6 кВ «ИКЕА» | ф. А TCF4F/N3 зав№0784338 ф.В TCF4F/N3 зав №0784342 ф.С TCF4F/N3 зав №0784346 600/5, КТ 0,5 | ф. А VRP4M/S2 з ав№ 078 5 940 ф.В VRP4M/S2 з ав № 078 5 93 8 ф.С VRP4M/S2 з ав№ 078 5 942 35000/100;КТ 0,5 | ЦЭ68 5 0 0 , 2 - 5 Т -2Н КТ 0 , 2 S/ 0,5 зав№ 55280400030566 | А Р | 1,2 1,9 | 2,9 4,5 |
| 11 | КВЛ-35 кВ «АБЗ-2» ПП | ф. А TCF4F/N3 зав№0784344 | ф . А VRP4M/ S 2 з ав№ 078 5 94 1 ф . В VRP4M/S2 з ав№ 078 5 943 ф . С VRP 4MS 2 з ав№ 078 5 93 9 35000/100;КТ 0,5 | ЦЭ68 5 0 | |||
| № 3 - КЛ-35 кВ отпайка | ф.В TCF4F/N3 зав №0784348 | 0,2-5Т-2Н КТ 0 , 2 S/ 0,5 | 1,2 | 2,9 | |||
| «АБЗ-2» на | ф.С TCF4F/N3 | зав№ | 1,9 | 4,5 | |||
| ПС 35/6 кВ | зав №0784345 | 55280300056901 | |||||
| « ИКЕА» | 600/5 , КТ 0,5 |
Примечание к Таблице№1
1.Характеристики погрешности ИК даны для измерения электроэнергии и средней мощности (получасовая);
2. В качестве характеристик относительной погрешности указаны границы интервала, соответствующие вероятности 0,95;
3.Нормальные условия:
параметры сети: напряжение (0,98^1,02) Ином; ток (0,05^1,2) 1ном, cos ф = 0,9 инд.; температура окружающей среды-(20 ± 5)°С
4.Рабочие условия:
-параметры сети для ИК: напряжение (0,9^ 1,1) Цном;
- сила тока (0,05^1,2) 1ном ; 0,5 инд.<cos ф<0,8 емк.;
- допускаемая температура окружающей среды для измерительных трансформаторов тока и напряжения от минус 40 °С до + 70 °С, для счетчиков ЦЭ6850 от минус 40°С до +55°С .
5. Погрешность в рабочих условиях указана для ИК №10,11 при (I = 0,05 1ном, cos ф = 0,8 инд и температуры окружающего воздуха в месте расположения счетчиков электроэнергии от 15°С до +35°С);
6. Технические параметры и метрологические характеристики трансформаторов тока отвечают требованиям ГОСТ 7746-2001, трансформаторов напряжения - ГОСТ 1983-2001, счетчиков электрической энергии ЦЭ6850 по ГОСТ Р 52323-2005 в режиме измерения активной электроэнергии и ГОСТ Р 52425-2005 в режиме измерения реактивной электроэнергии. В виду отсутствия в ГОСТ Р 52425-2005 класса точности 0,5, пределы погрешностей при измерении реактивной энергии для данного типа счетчиков не превышают значений аналогичных погрешностей для счетчиков класса точности 0,5S по ГОСТ Р 52323-2005.
7. Допускается замена измерительных трансформаторов и счетчиков на аналогичные утвержденных типов с метрологическими характеристиками не хуже, чем у перечисленных в таблице 1. Замена оформляется актом в установленном на ООО "ИКЕА МОС(Торговля и Недвижимость)" порядке. Акт хранится совместно с настоящим описанием типа АИИС КУЭ как его неотъемлемая часть.
Доверительные границы погрешности результата измерений активной (реактивной) электроэнергии ИК№ 10,11 системы информационно-измерительной автоматизированной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА» в рабочих условиях представлены в таблице №2.
Таблица№2
| № ИК | Значен ие cosф | Предел допускаемой относительной погрешности ИК при измерении активной (реактивной) электроэнергии (при значении рабочего тока в процентах от номинального первичного тока ТТ), % | |||||||
| 1(2) < 1раб <5 | 5< 1раб <20 | 20< 1раб <100 | 100< 1раб <120 | ||||||
| А | Р | А | Р | А | Р | А | Р | ||
| 10,11 | 0,5 | Не норм | Не норм | ±5,4 | ±2,6 | ±2,9 | ±1,6 | ±2,2 | ±1,4 |
| 0,8 | Не норм | Не норм | ±2,9 | ±4,5 | ±1,6 | ±2,5 | ±1,3 | ±2,0 | |
| 1 | Не норм | Не норм | ±1,8 | Не норм | ±1,1 | Не норм | ±0,9 | Не норм | |
Надежность применяемых в системе компонентов:
- электросчётчик ЦЭ 6850 - среднее время наработки на отказ не менее Тср = 120 000 ч, средний срок службы-30 лет;
- измерительные трансформаторы - среднее время наработки на отказ не менее Тср = 400 000 ч, среднее время восстановления работоспособности не более tB = 2 ч;
Защищённость применяемых компонентов:
• механическая защита от несанкционированного доступа и пломбирование
- электросчётчика;
- промежуточных клеммников вторичных измерительных цепей ;
- испытательной коробки;
• защита на программном уровне информации при хранении, передаче результатов измерений ;
- установка пароля на счётчик;
Возможность коррекции времени в:
- электросчетчиках (функция автоматизирована);
Знак утверждения типа наносится на титульные листы эксплуатационной документации типографским способом.
Комплектность средств измерений
Комплектность ИК № 10,11 определяется проектной документацией на создание ИК, а также эксплуатационной документацией - формуляром (ФО 4222-06.01-6316182679-2014).
осуществляется в составе системы информационно-измерительной автоматизированной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «ЖЕА» в соответствии с документом о поверке МП4222-06-6316011810 -2008 «Система информационно-измерительная автоматизированная коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «ЖЕА». Методика поверки», утвержденным ФГУ «Самарский ЦСМ» 25.11.2008 г;
Основные средства поверки: средства поверки приведены в методике поверки «Система информационно-измерительная автоматизированная коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «ЖЕА».
Методы измерений, которые используются в ИК№ 10, 11 системы информационноизмерительная автоматизированная коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «ЖЕА» приведены в документе - «Методика (метод) измерений электрической энергии с использованием каналов измерительных №10,11 системы информационно-измерительная автоматизированная коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «ЖЕА». (МВИ 4222-06.01-6316182679-2014).
Методика (метод) измерений (МВИ 4222-06.01-6316182679-2014) аттестована ФБУ «Самарский ЦСМ» по ГОСТ Р 8.563-2009. Свидетельство об аттестации №88/01.001812013/2014 от 21.04.2014г.
Лист № 5 Всего листов 5
Нормативные документы, устанавливающие требования к каналам измерительным № 10, 11 системы информационно-измерительной автоматизированной коммерческого учета электрической энергии ПС 35/6 кВ для электроснабжения ТРЦ «1КЕА»
■ ГОСТ 22261-94 Средства измерений электрических и магнитных величин. Общие технические условия.
■ ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем.
■ Основные положения.
■ ГОСТ 7746-2001.Трансформаторы тока. Общие технические условия.
■ ГОСТ 1983-2001 «Трансформаторы напряжения. Общие технические условия».
■ Автоматизированная информационно-измерительная система коммерческого учета электроэнергии ПС 35/6 кВ для электроснабжения торгового центра «1КЕА». Пояснительная записка. ПССД.424347.07.064к ПЗ.
