| Номер в госреестре | 57606-14 |
| Наименование СИ | Авиационные фоторегистрирующие устройства с определением координат снимаемых объектов |
| Обозначение типа СИ | АФУ УИЕС.462493.300 |
| Изготовитель | ООО "Специальный Технологический Центр" (СТЦ), г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 06.06.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Авиационные фоторегистрирующие устройства с определением координат снимаемых объектов АФУ УИЕС.462493.300 (далее по тексту - АФУ) предназначены для определения и регистрации географических координат объекта съемки в системе координат ПЗ-90, реальной даты и времени во всемирном координированном времени UTC при фоторегистрации на электронный носитель надводных (наземных, воздушных) объектов.
Конструктивно АФУ состоит из двух следующих основных элементов: фотоаппарата и корпуса с оборудованием блока обработки. Фотоаппарат служит для создания цифрового фотографического кадра объекта поиска и передачи данного кадра в процессорный модуль. Корпус с оборудованием блока обработки служит для размещения компонентов, разъемов и управляющих элементов. На боковой панели АФУ расположен разъем для подключения питания и/или сигнала приемника спутниковой навигационной системы.
Принцип действия основан на получении и обработке данных от приемника спутниковой навигационной системы и от блока инерциальной навигационной системы.
Осуществляется шифрование фотографических кадров. Контроль подлинности осуществляется с помощью специального программного обеспечения "Пакет анализа Штрих".

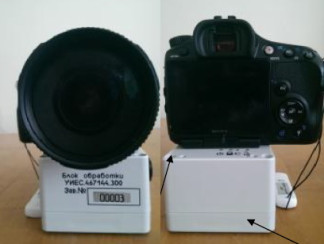

Общий вид АФУ с указанием мест пломбировки и нанесения наклейки об утверждении типа показан на рисунках 1 и 2.
Рисунок 2 - Вид АФУ со стороны задней панели а - место пломбировки
б - место нанесения наклейки со знаком утверждения типа (нижняя панель)
Программное обеспечение (ПО) предназначено для управления работой АФУ, включая его внутреннее тестирование, обработку первичной измерительной информации, вычисления, запись и хранения значений измеряемых величин.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Идентификационное наименование ПО | Номер версии (иденти-фикацион-ный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| «stroke.hex» | 1.0.3.6.8.X | 08f503baaf5d91671faa06963c33299d | md5 |
| «stroke.apk» | 1.2.X | fac7bca70a4ee21ac7ea68bf6d6c27fb | md5 |
| «Пакет анализа Штрих.exe» | 0.X | e2e103f693832758d710a7d79c9c03bb | md5 |
Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню «А» по МИ 3286-2010.
Метрологические характеристики АФУ приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Высота съемки при регистрации объекта, м | от 30 до 1000 |
| Диапазон освещенностей при регистрации объекта, лк | от 103 до 106 |
| Диапазон скоростей полета ЛА при съемке, км/ч | от 30 до 350 |
| Пределы допускаемой абсолютной погрешности определения координат объекта в центре кадра, м | ± 100 |
| Пределы допускаемой абсолютной погрешности привязки результатов определения координат к шкале времени UTC, с | ± 1 |
| Температура окружающего воздуха, 0С | от 0 до 40 |
| Габаритные размеры (высота х длина х ширина), мм, не более | 160х220х130 |
| Масса, кг, не более | 2,1 |
наносится в виде наклейки на заднюю панель АФУ и на титульный лист Руководства по эксплуатации типографским способом.
Комплект поставки приведен в таблице 3. Таблица 3
| Наименование | Кол-во |
| 1 Авиационное фоторегистрирующее устройство с определением координат снимаемых объектов АФУ УИЕС.462493.300 в составе: | 1 шт. |
| - блок обработки | 1 компл. |
| Наименование | Кол-во |
| - приемник СНС Navstar | 1 шт. |
| - приемник СНС Глонасс | 1 шт. |
| - источник питания | 1 шт. |
| - фотоаппарат | 1 шт. |
| 2 Транспортный контейнер | 1 шт. |
| 3 Комплект кабелей | 1 компл. |
| 4 Принтер Samsung ML-2160 | 1 шт. |
| 5 Планшетный компьютер Samsung 500T1C-H01 | 1 шт. |
| 6 Комплект специального программного обеспечения согласно формуляру УИЕС.00682-01 30 01 | 1 компл. |
| 7 Одиночный комплект ЗИП (ЗИП-О) согласно ведомости УИ-ЕС.462493.300ЗИ | 1 компл. |
| 8 Комплект эксплуатационной документации согласно ведомости УИЕС.462493.300ВЭ | 1 компл. |
осуществляется в соответствии с документом УИЕС.462493.300. 001 МП «Инструкция. Авиационные фоторегистрирующие устройства с определением координат снимаемых объектов АФУ УИЕС.462493.300. Методика поверки», утвержденным первым заместителем генерального директора - заместителем по научной работе ФГУП «ВНИИФТРИ» 12.05.2014 г. Основные средства поверки:
ГЭТ-199-2012 «Государственный первичный специальный эталон единицы длины в соответствии с поверочной схемой ГОСТ Р 8.750-2011 «Государственная система обеспечения единства измерений. Государственная поверочная схема для координатно-временных средств измерений»;
Государственный первичный эталон единиц времени, частоты и национальной шкалы
9 8
времени ГЭТ 1-2012, диапазон измеряемых интервалов времени 110 -1 10 , относительная неисключенная систематическая погрешность воспроизведения времени и частоты не более 5,010-16;
Стандарт частоты и времени водородный Ч1-76А, рег. № 11075-87, предел допускае-
12
мой относительной погрешности частоты 0,3-10" .
Авиационные фоторегистрирующие устройства с определением координат снимаемых объектов АФУ УИЕС.462493.300. Руководство по эксплуатации. УИЕС.462493.300 РЭ.
Нормативные и технические документы, устанавливающие требования к авиационным фоторегистрирующим устройствам с определением координат снимаемых объектов АФУ УИЕС.462493.300
1 ГОСТ Р 53606-2009. «ГНСС. Методы и технологии выполнения геодезических и землеустроительных работ. Метрологическое обеспечение. Основные положения».
2 Авиационные фоторегистрирующие устройства с определением координат снимаемых объектов АФУ УИЕС.462493.300. Руководство по эксплуатации. УИЕС.462493.300 РЭ.
При осуществлении геодезической и картографической деятельности.
| Зарегистрировано поверок | 51 |
| Поверителей | 1 |
| Актуальность данных | 09.12.2024 |
