Системы измерений длительности соединений СИДС MangoSwitch, 57602-14

Назначение

Система измерений длительности соединений СИДС MangoSwitch (далее СИДС) предназначена для измерений длительности телефонных соединений в составе цифровых АТС MangoSwitch (городской и учрежденческо-производственной) с целью получения исходных данных для расчета стоимости телефонных соединений.

Описание

СИДС представляет собой функциональную систему измерения длительности телефонных соединений абонентов городской АТС (ГАТС) и учрежденческо-производственной АТС (УПАТС), не имеющую выделенных блоков и плат. В качестве ПО используется АСР «MangoBilling» ( версия ПО 4) производства ООО «Манго Телеком» ( сертификат соответствия ОС-3-СТ-0427).

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения «MangoBilling».

Основные функции СИДС

■    измерение и учет длительности соединений;

■    передача учетной информации на внешний приёмник (сервер), а также в автоматизированные системы расчетов с абонентами (АСР).

Учетная информация содержит сведения:

■    об источнике и о приемнике вызова;

■    дата и время начала разговора, окончания разговора;

■    продолжительность разговора.

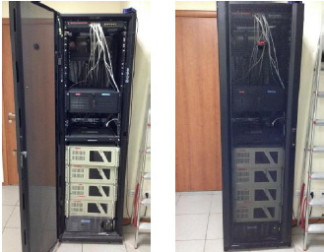

Конструктивно АТС MangoSwitch выполнена по модульному принципу: плата - кассета (рисунок 1), размещаемые в шкафу, двери которого блокируются от несанкционированного доступа. Доступ к кассетным модулям возможен только после вскрытия защитной двери стати-ва (рисунок 2).

Корпус статива имеет механическую защиту, которая исключает возможность внешнего преднамеренного или непреднамеренного вмешательства. При включении оборудования осуществляется идентификация и проверка состояния аппаратных средств.

На рис. 2 изображено оборудование в стойке с закрытой дверью и замком от несанкционированного доступа.

Программное обеспечение

Программное обеспечение (ПО) встроенное, версия 4, управляет функционированием оборудования.

Изготовителем предоставлены следующие идентификационные данные ПО СИДС, смотри таблицу:

По уровню защиты от непреднамеренных и преднамеренных изменений ПО СИ относится к группе "С" согласно МИ 3286.

ПО оборудования и измеренные данные достаточно защищены с помощью специальных средств защиты от преднамеренных и непреднамеренных изменений, обусловленных действиями пользователя:

■    ПО защищено от несанкционированной модификации уникальным форматом сохраняемых файлов и средствами подсчета контрольной суммы исполняемого кода;

■    данные измерений в устройстве не хранятся, защиту от несанкционированной модификации данных измерений осуществляет внешний сервер или АСР;

■    не существует доступных пользователю команд для инициирования функции или изменения данных;

■    интерфейс пользователя не позволяет вносить изменения в ПО и в измеренные

данные.

Технические характеристики

■    пределы допускаемой абсолютной погрешности измерения длительности за один час телефонного соединения ± 1 с;

■    вероятность неправильного тарифицирования телефонного соединения, не более

0,0001.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию системы коммутации, в состав которой входит СИДС , типографским способом.

Комплектность

■    СИДС MangoSwitch    -1 комплект;

■    Эксплуатационная документация на оборудование    -1 комплект;

■    Методика поверки.    -1 экземпляр.

Поверка

Проводится в соответствии с документом МП 57602-14 “Системы измерений длительности соединений СИДС MangoSwitch. Методика поверки”, утвержденным ФГУП ЦНИИС в марте 2014 г.

Основные средства поверки: формирователь телефонных соединений «Призма-М»:(1 - 3600)с,

А = ±0,25 с, (3601 - 10800) с, А = ±0,5 с

Сведения о методах измерений

Система измерений длительности соединений СИДС MangoSwitch версия ПО 4. Руководство по эксплуатации 70165346.425590.003. РЭ

Нормативные и технические документы

■    ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты;

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
