| Номер в госреестре | 57368-14 |
| Наименование СИ | Устройства детектирования |
| Обозначение типа СИ | УДПН-03 |
| Изготовитель | ООО "СКУ-Атом", г.Москва |
| Год регистрации | 2014 |
| Срок свидетельства | 14.05.2019 |
| МПИ (интервал между поверками) | Первичная поверка до ввода в эксплуатацию |
| Описание типа | скачать |
Устройства детектирования (далее УД! ПН) предназначены для измерения плотности потока тепловых нейтронов в каналах ионизационных камер при работе реакторной установки во всех режимах работы.
УДИН имеет два исполнения: УДПН-03 и УДПН-03-01.
УДПН-03 состоит из двух блоков: блока детектирования БДПН-03 (далее БДПН) и блока преобразования БПХ-03 (далее БПХ).
УДПН-03-01 состоит из двух блоков: блока детектирования БДПН-03-01 (далее БДПН) и блока преобразования БПХ-03-01 (далее БПХ).
Устройство детектирования УДПН-03 отличается от устройства детектирования УДПН-03-01 типом кабельной линии связи БДПН и количеством сальниковых вводов кабеля в БПХ.
БДПН в зависимости от измеряемой величины плотности потока нейтронов преобразует нейтронное излучение в электрический сигнал в виде импульсов тока, поступающий затем на вход БПХ. В качестве детектора нейтронов в БДПН применяются счетчики СНМ11.
Конструктивно БДПН представляет собой цилиндрический корпус из нержавеющей стали, внутри которого находится детектор. На одной из торцевых поверхностей корпуса размещается узел крепления для соединения, при необходимости, с другим БДПН. С противоположной стороны в корпус БДПН введены кабели, по которым передаются питающие напряжения для детектора и передаются сигналы с него.
Блок БПХ предназначен, при работе в импульсном режиме БДПН, для усиления и преобразования импульсов тока от БДПН в импульсы напряжения, дискриминации шумовых импульсов и формирования выходных импульсов, частота которых пропорциональна контролируемой плотности потока нейтронов.
Питание УДИН обеспечивается с помощью блока вспомогательного (БХ), входящего в состав аппаратуры контроля нейтронного потока (АКНП).

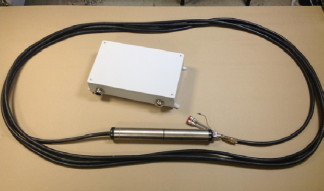

Фотография общего вида, схема пломбировки от несанкционированного доступа и место нанесения оттисков клейм приведены на рисунках 1 и 2.
Таблица 1 - Основные метрологические характеристики УДИН.
| Наименование характеристики | Единица измерения | Значение характеристики УДИН |
| Диапазон измерения плотности потока нейтронов | -1 -2 с -см | 4,0 10-2 - 4,0-103 |
| Пределы допускаемой основной относительной погрешности измерения плотности потока нейтронов для доверительной вероятности 0,95, не более | % | ± 20 |
| Мощность поглощенной в воздухе дозы фонового гамма-излучения в месте размещения БДИН, не более | Гр-ч-1 | 1,0 |
| Чувствительность к нейтронам в диапазоне измерения плотности потока нейтронов | см2 | 5,0 ± 0,5 |
| Уровень собственного фона, не более | с-1 | 0,05 |
Таблица 2 - Основные технические характеристики УДПН.
| Наименование характеристики | Единица измерения | Номинальное значение характеристики УДИН |
| 1 | 2 | 3 |
| Время установления рабочего режима, не более | мин | 15 |
| Нестабильность показаний за 24 ч, не более | % | ±5 |
| Режим работы устройства детектирования | - | Непрерывный |
| Напряжение питания (от внешнего источника питания) | В | +12, минус 12, +5 |
| Ток потребления, не более | мА | 1000 |
| Сопротивление изоляции при нормальных условиях, не менее | МОм | 20 |
| Сопротивление заземления, не более | Ом | 0,1 |
| Сопротивление изоляции кабельной линии связи БДИН, не менее | Ом | 5109 |
| Наработка на отказ, не менее | ч | 12000 |
| Время, необходимое для замены составных частей устройства, не более | ч | 1 |
| Назначенный срок службы | лет | 15 |
| Устойчивость к воздействию температуры для блока детектирования БДИН | °С | от +1 до +60 |
| Устойчивость к воздействию температуры для блока преобразования БИХ | °С | от +1 до +50 |
| Устойчивость и прочность к воздействию относительной влажности при температуре +35 °С | % | 98 |
| Сейсмостойкость | - | I категория сейсмостойкости по НИ-031 (ИНАЭ Г-5-006) |
| Устойчивость к воздействию атмосферного давления | кИа | от 66 до 106,7 |
| 1 | 2 | 3 |
| Габаритные размеры БДПН | мм | 0 68 х 620 |
| Длина кабеля связи УДПН-03 | мм | 14960 |
| Длина кабеля связи УДПН-03-01 | 20000 | |
| Масса БДПН-03 | кг | 12,2 |
| Масса БДПН-03-01 | 15 | |
| Габаритные размеры БПХ | мм | 540 х 340 х 135 |
| Масса БПХ | кг | 12 |
| Условия эксплуатации: | ||
| Температура окружающего воздуха: | ||
| - в месте размещения БДПН, | °С | от +1 до +60 |
| - в месте размещения БПХ, | °С | от +1 до +50 |
| Относительная влажность (при | ||
| температуре воздуха 35 °С) | % | 98 |
| Давление | кПа | от 66 до 106,7 |
Знак утверждения типа наносят на корпуса БДПН и БПХ методом штемпелевания, а на титульные листы руководства по эксплуатации и формуляра - типографским способом.
В комплект поставки устройства детектирования входят изделия и эксплуатационные документы, приведенные в таблицах 3 и 4.
Таблица 3 - Комплект поставки устройства детектирования УДПН-03.
| № | Наименование | Обозначение | Количество, штук |
| 1 | Блок детектирования БДПН-03 | СФЮА.418252.007 | 1 |
| 2 | Блок преобразования БПХ-03 | СФЮА.468151.003 | 1 |
| 3 | Паспорт | СФЮА.418252.003 ПС | 1 |
| 4 | Руководство по эксплуатации | СФЮА.418252.003 РЭ | 1 |
| 5 | Методика поверки | СФЮА.418252.003 МП | 1 |
Таблица 4 - Комплект поставки устройства детектирования УДПН-03-01.
| № | Наименование | Обозначение | Количество, штук |
| 1 | Блок детектирования БДПН-03-01 | ЕКДФ.418252.006 | 1 |
| 2 | Блок преобразования БПХ-03-01 | СФЮА.468151.003-01 | 1 |
| 3 | Паспорт | СФЮА.418252.003-01 ПС | 1 |
| 4 | Руководство по эксплуатации | СФЮА.418252.003-01 РЭ | 1 |
| 5 | Методика поверки | СФЮА.418252.003 МП | 1 |
Осуществляется в соответствии с документом СФЮА.418252.003 МП «Устройство детектирования УДПН-03. Методика поверки», утвержденным 03.03.2014 г. ГЦИ СИ «ОАО «СНИИП».
В перечень основного поверочного оборудования входят:
- установка поверочная типа УКПН-1М с водородосодержащим замедлителем типа, оснащенная источниками нейтронов типа ИБН, ИБН-8 (диапазон плотности потока нейтронов
2 4 2 1
от 10 до 10 см -с ), рабочий эталон 2 разряда.
Руководство по эксплуатации СФЮА.418252.003 РЭ.
Руководство по эксплуатации СФЮА.418252.003-01 РЭ.
Нормативные и технические характеристики, устанавливающие требования к устройствам детектирования УДПН-03
1. ГОСТ 8.031 Государственный первичный эталон и государственная поверочная схема для средств измерений потока и плотности потока нейтронов.
2. СФЮА.418252.003 ТУ Технические условия.
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
