Система измерений количества и показателей качества нефти на нефтеперекачивающей станции Кальчинского месторождения, 57263-14

Назначение

Система измерений количества и показателей качества нефти на нефтеперекачивающей станции Кальчинского месторождения (далее СИКН) предназначена для измерения массы нефти в соответствии с требованиями РМГ 100-2010.

Описание

Принцип действия СИКН основан на прямом методе динамических измерений массы нефти с помощью счетчиков-расходомеров массовых. Сигналы с первичных измерительных преобразователей массы, плотности, объемной доли воды в нефти, температуры и давления поступают в СОИ, которая принимает, обрабатывает информацию, производит вычисление, индикацию и регистрацию результатов измерений количества и показателей качества нефти.

СИКН состоит из функционально объединенных блоков:

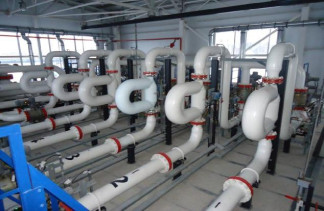

а)    Блока измерительных линий (БИЛ), предназначенного для непрерывных измерений массы нефти, проходящей по измерительным линиям. Принята компоновка БИЛ с четырьмя рабочими, одной резервной и одной резервно-контрольной измерительной линией. В каждой измерительной линии установлены:

-    счетчик-расходомер массовый модели CMF; регистрационный номер в Федеральном информационном фонде 45115-10;

-    преобразователь температуры измерительный 644E (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

-    преобразователь избыточного давления измерительный 3051 TG, регистрационный номер в Федеральном информационном фонде 14061-10;

б)    Блока измерений контроля качества нефти (БИК), предназначенного для непрерывного автоматического измерения показателей качества нефти (плотность, объемная доля воды) в состав БИК входит:

-    два влагомера нефти поточный УДВН-1пм4, регистрационный номер в Федеральном информационном фонде 14557-10; (рабочий и резервный);

-    два преобразователя плотности жидкости измерительный 7835В, регистрационный номер в Федеральном информационном фонде 15644-06; (рабочий и резервный);

-    преобразователь температуры измерительный 644Е (Pt100), регистрационный номер в Федеральном информационном фонде 14683-09;

-    преобразователь избыточного давления измерительный 3051, регистрационный номер в Федеральном информационном фонде 14061-10;

в)    Система обработки информации (СОИ), предназначенной для сбора и обработки информации поступающей с измерительных преобразователей, для вычислений, индикации и регистрации результатов измерений. В состав СОИ входит:

-    измерительно-вычислительных комплексов «FloBoss S600», регистрационный номер в Федеральном информационном фонде 14661-08;

-    автоматизированное рабочие место оператора (АРМ-оператора) с аттестованным программным обеспечением.

Система сбора и обработки информации и технологическая схема СИКН обеспечивают выполнение следующих функций:

-    измерение в автоматическом режиме:

1)    массы брутто нефти;

2)    объемной доли воды в нефти;

3)    давления в БИЛ и БИК;

4)    температуры в БИЛ и БИК;

5)    плотности нефти;

-    расчет в автоматическом режиме:

1)    суммарной массы брутто нефти от начала отчетного периода и за отдельные периоды;

2)    массы нетто нефти с учетом параметров качества нефти;

3)    средних значений температуры, давления, плотности, влагосодержания нефти;

4)    массовой доли воды в нефти;

-    поверка и контроль метрологических характеристик по трубопоршневой поверочной установке и поточному плотномеру в автоматическом режиме;

-    контроль метрологических характеристик рабочих расходомеров массовых по контрольному расходомеру массовому;

-    световая и звуковая сигнализация внештатных состояний СИКН и выхода параметров нефти за установленные пределы;

-    индикации и регистрации результатов измерений.

Вид измерительной системы в соответствии с классификацией ГОСТ Р 8.596-2002:

ИС-2.

Программное обеспечение

СИКН имеет аттестованное программное обеспечение (ПО), которое представлено встроенным прикладным ПО контроллера «FloBoss S600» и программным обеспечением автоматизированного рабочего места оператора.

Идентификационные данные программного обеспечения приведены в таблице 2.

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений «С».

Диапазон измерений:

-    массового расхода нефти СИКН, т/ч

от 80 до 1256 от 3,3 до 4,0 от + 10 до + 50 от 866 до 892 0,5

±0,25 ± 0,35 ± 0,5

± 0,2 ±0,3 ±0,05

от 0 до + 50 от + 5 до + 30 непрерывный 50 ± 1 380±38 220±22

-    давления, МПа

-    температуры, °С

-    плотности нефти, кг/м3

-    объемной доли воды в нефти, % (верхний предел)

Погрешности измерений:

Предел допускаемой относительной погрешности:

-    массы брутто нефти, %

-    массы нетто нефти, %

Пределы допускаемой приведенной погрешности измерения давления, % Пределы допускаемой абсолютной погрешности измерения:

-    температуры, оС

-    плотности, кг/м3

-    объемной доли воды в нефти, %

Условия эксплуатации:

Температура окружающего воздуха:

-    для первичных измерительных преобразователей, оС

-    для ИВК и АРМ оператора верхнего уровня, оС Режим работы

Напряжение питания переменного тока с частотой, Гц Трехфазное, В Однофазное, В

Знак утверждения типа

наносится на титульный лист эксплуатационной документации (паспорт, эксплуатации) типографским способом.

инструкция по

Комплектность

Комплектность СИКН представлена в таблице 2. Таблица 2 - Комплектность СИКН_

Поверка

осуществляется по методике поверки МП 57263-14 «Инструкция ГСИ Система измерений количества и показателей качества нефти на нефтеперекачивающей станции Кальчинского месторождения. Методика поверки», утвержденной в 26 ноября 2013 г. ГЦИ СИ ФБУ «Тюменский ЦСМ».

В перечень основного поверочного оборудования входят средства измерений, приведенные в таблице 3.

Средства поверки для средств измерений, входящих в состав СИКН указаны в документах на их поверку.

Сведения о методах измерений

Инструкция «ГСИ. Масса нефти. Методика измерений системой измерений количества и показателей качества нефти на нефтеперекачивающей станции Кальчинского месторождения», разработана и аттестована в августе 2009 г. ФГУП «ВНИИМ им. Д.И. Менделеева», г. Санк-Петербург.

Нормативные документы, устанавливающие требования к системе измерений количества и показателей качества нефти на нефтеперекачивающей станции Кальчинского месторождения

-    ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.

-    РМГ 100-2010 Рекомендации по определению массы нефти при учетных операциях с применением систем измерений количества и показателей качества нефти.

Рекомендации к применению

товарообменные операции.
