Государственный реестр средств измерений (ГРСИ)

Комплекс измерительно-управляющий E/ONE мод. DHCP2, 57174-14

Комплекс измерительно-управляющий E/ONE мод. DHCP2 (далее - КИУ) предназначен для измерения сигналов от первичных измерительных преобразователей, формирования унифицированных сигналов силы постоянного тока, а так же для мониторинга и регулирования подачи водорода в системе охлаждения турбогенераторной установки.
Документы
Карточка СИ
Номер в госреестре 57174-14
Наименование СИ Комплекс измерительно-управляющий
Обозначение типа СИ E/ONE мод. DHCP2
Изготовитель "Environment One Corporation", США
Год регистрации 2014
МПИ (интервал между поверками) 1 год
Описание типа скачать

Назначение

Комплекс измерительно-управляющий E/ONE мод. DHCP2 (далее - КИУ) предназначен для измерения сигналов от первичных измерительных преобразователей, формирования унифицированных сигналов силы постоянного тока, а так же для мониторинга и регулирования подачи водорода в системе охлаждения турбогенераторной установки.

Описание

Принцип действия КИУ заключается в сборе и обработке сигналов, поступающих от первичных измерительных преобразователей, посредством контроллера PORTER серии 3200 , отображении и хранении полученной информации, формирования на ее основе сигналов управления подачей водорода в системе охлаждения турбогенераторной установки.

КИУ обеспечивает выполнение следующих функций:

-    непрерывное измерение выходных сигналов первичных измерительных преобразователей;

-    передачу измеренных данных на персональный компьютер;

-    отображение полученных параметров в виде числовых значений, гистограмм, трендов, текстов и рисунков.

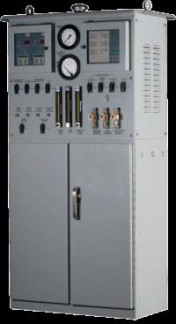

Конструктивно КИУ состоит из приборного шкафа, сетевого оборудования и управляющего компьютера.

КИУ оснащен сдвоенной панелью, которая выполняет следующие функции:

- визуализация в реальном времени;

-    наблюдение и настройку параметров;

-    наблюдение и регистрацию неполадок;

-    доступ к эксплуатационным режимам и к некоторым функциям.

Сенсорная панель используется в качестве человеко-машинного интерфейса - ЧМИ.

Программное обеспечение предназначено для обработки измерительной информации от первичных измерительных преобразователей, формирования выходных сигналов и передачи данных на верхний уровень. Программное обеспечение является автономным.

Таблица 1 - Идентификационные данные по программному обеспечению контроллера

Идентификационные данные по программному обеспечению: Таблица 1.

Наименование ПО

Идентификаци

онное

наименование

ПО

Номер версии (идентификаци онный номер) ПО

Цифровой идентификатор ПО (контрольная сумма исполняемого кода)

Алгоритм цифрового идентификатора ПО

Программное

обеспечение

Software DHCP2

2.2Н

-

-

Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений по МИ 3286-2010 - «С».

Технические характеристики

Таблица 2.

Тип каналов измерения и преобразования

Тип датчика, преобразователя, Госреестр №

Диапазоны

входных

сигналов

Пределы допускаемой приведенной погрешности ИК, %

Количес тво ИК

основной

в рабочих условиях

Измерение токовых сигналов

Контроллер cерия 3200 мод. 3201FRHSVYAA «Porter Instrument Division», США; Госреестр 50985-12

4-20 мА

±1

±1,05

3

Измерение

разности

давлений

Манометр дифференциальный модель 130, «Mid-West Instrument», США;

Госреестр 51779-12

0-30;(0-7,5) 4-20 мА

±2

±2,05

1

Измерение

давления

Преобразователь давления измерительный EJX110A, Yokogawa; Госреестр 28456-09

4-20 мА

±1

±1,05

1

Измерение

расхода

Ротаметр FM-1050, «Matheson Tri-Gas Inc», США Госреестр 52445-13

4-20 мА

±1

±1,05

1

Измерение

концентрации

газов:

-    H2 в CO2

-    H2 в N2

-    N2 в CO2

Газоанализаторы HC0137G07 «Environment One Corporation», США; Госреестр 55226-13

4-20 мА

±1

±1,05

3

Измерение температуры точки росы влаги

Измеритель точки росы Easidew TX I.S., "Michell Instruments Ltd.", Великобритания; Госреестр 53549-13

4-20 мА

±2

±2,05

1

Таблица 3 - Технические характеристики КИУ

Рабочие условия эксплуатации:

- температура окружающей среды, °С

От 0 до плюс 65

- относительная влажность воздуха, %

от 5 до 95

- атмосферное давление, кПа

от 84 до 106

Напряжение питания:

- переменного тока, В

220±10%

Частота питания, Г ц

50, 60

Потребляемая мощность, Вт

300

Срок службы, лет, не менее

15

Габаритные размеры шкафа, мм., не более

1420x2540x2870

Масса шкафа, кг

400

Знак утверждения типа

Знак утверждения типа наносится на титульный лист технической документации на КИУ типографским способом.

Комплектность

Комплекс измерительно-управляющий E/ONE мод. DHCP2.

1 шт. 1 экз. 1 экз.

Паспорт

Методика поверки

Поверка

осуществляется в соответствии с документом МП 57174-14 управляющий E/ONE мод. DHCP2. Методика поверки»,

«Комплекс измерительно-утвержденным ГЦИ СИ

«РОСИСПЫТАНИЯ» в ноябре 2013 г.

Основные средства поверки: калибратор многофункциональный MCX-IIR, от 0 до 52 мА, ±(0,0001 1изм+0,003) мА.

Сведения о методах измерений

Сведения о методах измерений приведены в паспорте, раздел «Методики (Методы) измерений».

Нормативные и технические документы, устанавливающие требования к комплексу измерительно-управляющему E/ONE мод. DHCP2

Техническая документация изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

Зарегистрировано поверок 1
Поверителей 1
