Измерители КСВН панорамные SCHOMANDL FAT 2710, 57162-14

Назначение

Измерители КСВН панорамные SCHOMANDL FAT 2710 (далее - измерители) предназначены для измерений КСВН и возвратных потерь коаксиальных двухполюсных ВЧ устройств.

Описание

Конструктивно измеритель выполнен в виде моноблочного прибора портативного исполнения. Измеритель включает в себя источник ВЧ сигнала, приемник опорного и измеряемого сигналов, КСВН мост, рефлектометр, устройство управления и обработки информации. На передней панели измерителя расположены: монохроматический жидкокристаллический индикатор, клавиши для выбора требуемых режимов работы и установки параметров. На нижней панели измерителя расположены: интерфейсный разъем, USB и разъем источника питания. На верхней панели измерителя расположен СВЧ разъем измерительного входа/выхода.

Принцип действия измерителей основан на раздельном измерении мощности падающего и отраженного ВЧ зондового сигнала, разделяемых с помощью КСВН моста, и на вычислении их отношения с последующим выведением измерительной информации в виде зависимости КСВН от частоты или возвратных потерь от частоты на монохроматическом жидкокристаллическом дисплее.

Измерители обеспечивают управление всеми режимами работы и параметрами как вручную, так и дистанционно от внешнего компьютера, автоматическое тестирование и самодиагностирование.

В измерителях реализована коррекция систематической ошибки, которая производится при выпуске из производства.

По условиям эксплуатации измерители удовлетворяют требованиям группы 3 по ГОСТ 22261-94 с диапазоном рабочих температур от 10 до 30 °С и относительной влажностью окружающего воздуха от 30 до 80 % при температуре 25 °С без предъявления требований по механическим воздействиям.

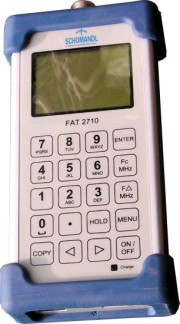

Внешний вид измерителя с указанием места нанесения знака утверждения типа и защиты от несанкционированного доступа в виде пломбировки корпуса приведен на рисунке 1.

Рисунок 1 - Внешний вид измерителя

Программное обеспечение

Метрологически значимая часть программного обеспечения (ПО) измерителей представляет программный продукт SCHOMANDL FAT 2710 Firmware.

Идентификационные данные (признаки) метрологически значимой части ПО указаны в таблице 1.

Таблица 1

Метрологически значимая часть ПО и измеренные данные достаточно защищены с помощью специальных средств защиты от непреднамеренных и преднамеренных изменений. Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.

Технические характеристики

Диапазон рабочих частот, МГц.........................................................................от 30 до 2700.

Диапазон измерений КСВН...............................................................................от 1,07 до 2,0.

Мощность выходного СВЧ сигнала, дБм, не менее.................................................минус 4.

Пределы допускаемой относительной погрешности установки частоты выходного СВЧ сигнала.....................................................................................................................................± 5-10"5.

Пределы допускаемой относительной погрешности измерений КСВН, %: для значений КСВН до 1,3:

-    в диапазоне частот от 30 до 650 МГц............................................................................± 15;

-    в диапазоне частот от 650 до1450 МГц.........................................................................± 15;

-    в диапазоне частот от 1450 до 2700 МГц......................................................................± 15;

для КСВН от 1,3 до 1,7:

-    в диапазоне частот от 30 до 650 МГц..............................................................................± 7;

-    в диапазоне частот от 650 до1450 МГц...........................................................................± 7;

-    в диапазоне частот от 1450 до 2700 МГц.........................................................................± 8.

для КСВН от 1,7 до 2,0:

-    в диапазоне частот от 30 до 650 МГц............................................................................± 10;

-    в диапазоне частот от 650 до1450 МГц.........................................................................± 10;

-    в диапазоне частот от 1450 до 2700 МГц.......................................................................± 20.

Количество измерительных входов/выходов........................................................................1.

Масса (с учетом массы аккумуляторной батареи), кг, не более......................................0,5.

Габаритные размеры (длина х ширина х высота), мм, не более.....................31 x 82 x 165.

Знак утверждения типа

наносится типографским способом на титульный лист эксплуатационной документации и на лицевую панель измерителя методом наклейки.

Комплектность

Комплект поставки включает:

-    измеритель КСВН панорамный SCHOMANDL FAT 2710 - 1 шт.;

-    USB Flash диск с драйверами и дополнительным ПО - 1 шт.;

-    блок питания - 1 шт.;

-    эксплуатационная документация - 1 шт.;

-    методика поверки - 1 шт.

Поверка

осуществляется в соответствии с документом МП 57162-14 «Инструкция. Измерители КСВН панорамные SCHOMANDL FAT 2710 фирмы «SCHOMANDL-Vertriebs-GmbH», Германия. Методика поверки», утвержденным руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 10 декабря 2013 года.

Основные средства поверки:

-    частотомер электронно-счетный Ч3-66 (рег. № 9273-85): диапазон измерений частоты от 10 Гц до 37,5 ГГц, пределы допускаемой относительной погрешности измерений частоты ± 5 10-7 %;

-    ваттметр поглощаемой мощности М3-90 (рег.№ 11477-88): диапазон рабочих

7    2

частот от 0,02 до 18 ГГц, диапазон измерений мощности от 110 до 110 Вт, пределы допускаемой относительной погрешности измерений мощности ± (от 4 до 6) %;

- набор мер КСВН и полного сопротивления 1-го разряда ЭК9-140 (рег. № 3б021-07): номинальные значения КСВН: 1,0; 1,2; 1,4; 2,0; 3,0; пределы допускаемой относительной погрешности аттестации по КСВН: ±1 %; для КСВН < 1,4; ±1,5 %; для КСВН = 2,0; ±2 %; для КСВН = 3,0; пределы допускаемой абсолютной погрешности аттестации по фазе коэффициента отражения: ±1,0°; для КСВН > 2,0; ±1,5°; для КСВН = 1,4; ±2°; для КСВН = 1,2).

Сведения о методах измерений

«SCHOMANDL FAT 2710. Руководство по эксплуатации».

Нормативные документы, устанавливающие требования к измерителям КСВН панорамным SCHOMANDL FAT 2710

ГОСТ 22261-94 «Средства измерений электрических и магнитных величин».

ГОСТ РВ 51914-2002. «Элементы соединения СВЧ трактов электронных измерительных приборов. Присоединительные размеры».

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
