| Номер в госреестре | 57150-14 |
| Наименование СИ | Микроскоп инвертированный |
| Обозначение типа СИ | Axiovert 200MAT |
| Изготовитель | "Carl Zeiss", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

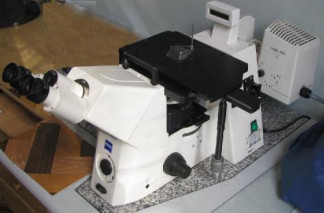

Микроскоп инвертированный Axiovert 200MAT (далее - Микроскоп) предназначен для измерений при проведении металлографических наблюдений и исследований, в том числе при контроле качества образцов в машиностроении, геологии, микроэлектронике и других отраслях промышленности.
Принцип работы Микроскопа основан на бесконтактном методе измерений размера изображения контролируемого объекта.
Метод обзора - светлое или темное поле, люминесценция, поляризация, дифференциально-интерференционный контраст.
Микроскоп оснащен двумя окулярами типа W-PL 10х/23 и пятью объективами с увеличением 5х, 10х, 20х, 50х, 100х.
Микроскоп оснащен двухстрочным ЖК-дисплеем, расположенным на магнитной опоре. В верхней строке дисплея отображается позиция и увеличение объектива, в нижней строке - яркость лампы через штриховую полосу и соответствующее значение напряжения (один штрих соответствует 0,4 V). При выключенной галогенной лампе в нижней строке ЖК-дисплея появляется информация «Hal off» вместо штриховой полосы яркости лампы.
| т^ш | ||||
| U4 | ||||
| и | ||||
| 5 | f л | 1 | РЧ | |
| гм | С ] | р | ■гч £ | |
| го | V J | Г 1/1 | ||
| II | ||||
Рисунок 2 - Объект-микрометр
| Диапазон измерений, мм | 0,001 - 100 |
| Диапазон перемещений предметного столика микроскопа, не менее, мм | |
| - по координате X | 0 - 100 |
| - по координате Y | 0 - 40 |
| Размеры предметного столика, мм | 305х170 |
| Пределы абсолютной погрешности измерений шкалы микроскопа, мкм в диапазоне измерений: | |
| - 100х | ± 0,6 |
| - 5 О X | ± 1,0 |
| - 2 О X | ± 2,5 |
| - 10х | ± 5,0 |
| - 5х | ± 20 |
| Пределы отклонения общей длины шкалы микроскопа от номинальной, мкм, при увеличении: | |
| - 100х | ± 5 |
| - 5 О X | ± 10 |
| - 2 О X | ± 20 |
| - 10х | ± 50 |
| - 5х | ± 100 |
| Габаритные размеры микроскопа, мм, не более | 295x805x707 |
| Диапазон измерений шкалы объект-микрометра, мм | 5 - О 0, |
| Цена деления шкалы объект-микрометра, мкм | 10 |
| Пределы абсолютной погрешности шкалы объект-микрометра, мкм | ±0,2 |
| Пределы отклонения общей длины шкалы объект-микрометра, мкм | ±2 |
| Масса, кг, не более | 26 |
| Микроскоп эксплуатируется в следующих климатических условиях по гр. В1 со следующими уточнениями: | ГОСТ 52931-2008 |
| - температура окружающего воздуха, °С | (20 -) |
| - верхнее значение относительной влажности при 25 °С, без конденсации влаги, % | 80 |
| -атмосферное давление, кПа | 100-20 |
| Электропитание Микроскопа осуществляется от сети переменного тока: - напряжением, В -частотой, Гц | 220-23 (50±1) |
наносится на специальную табличку на боковой панели Микроскопа методом штемпелевания и на титульный лист руководства по эксплуатации - типографским способом.
| Обозначение | Наименование | Коли чество | Заводской номер | Примечание |
| Axiovert 200MAT | Микроскоп | 1 | 3821000312 | |
| Головка револьверная объективов | 1 | На 5 объективов 5х, 10х, 20х, 50х, 100х | ||
| Источник света | 2 | галогенный HAL100; ртутный НВО100 | ||
| Окуляр | 2 | W-PL | ||
| Carl Zeiss 5+100/100 mm | Объект-микрометр | 1 | 474027 | 0 - 5,0 мм |
| Инструкция по эксплуатации | 1 | |||
| ПТИ 899-ЦКЛК-145-2013 | Работа на инвертированном микроскопе отраженного света Axiovert 200MAT. Производственнотехническая инструкция | |||
| МП4435-001- 05757676 | Методика поверки | 1 |
осуществляется по документу МП4435-001-05757676 “Микроскоп инвертированный Axiovert 200MAT. Методика поверки”, утвержденному ФГУП «СНИИМ» в октябре 2013 г.
Эталоны: Государственный вторичный эталон единицы длины диапазоне значений 0 -1000 мм ВЭТ 2-14-59, объект-микрометр отраженного света в диапазоне значений 0 - 1 мм 2 разряда.
1 ПТИ 899-ЦКЛК-145-2013 “Работа на инвертированном микроскопе отраженного света Axiovert 200MAT. Производственно-техническая инструкция”;
2 Инструкция по эксплуатации.
Нормативные и технические документы, устанавливающие требования к Микроскопу инвертированному Axiovert 200MAT
1 ГОСТ 5639-82 Стали и сплавы. Методы выявления и определения величины зерна
2 ГОСТ 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 110-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм
при выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов, установленным законодательством Российской Федерации, обязательным требованиям.
| Зарегистрировано поверок | 4 |
| Поверителей | 3 |
| Актуальность данных | 07.12.2024 |
