Государственный реестр средств измерений (ГРСИ)

Виброустановки калибровочные портативные 699А06, 57104-14

Виброустановки калибровочные портативные модели 699А06 (далее калибраторы) предназначены для передачи единицы величины характеристик вибрации (виброускорения, виброскорости, виброперемещения) калибруемым СИ (акселерометрам, преобразователям виброскорости и виброперемещения).
Документы
Карточка СИ
Номер в госреестре 57104-14
Наименование СИ Виброустановки калибровочные портативные
Обозначение типа СИ 699А06
Изготовитель "PCB Piezotronics, Inc.", США
Год регистрации 2014
Срок свидетельства 16.04.2019
МПИ (интервал между поверками) 3 года
Описание типа скачать

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Виброустановки калибровочные портативные модели 699А06 Назначение средства измерений

Виброустановки калибровочные портативные модели 699А06 (далее калибраторы) предназначены для передачи единицы величины характеристик вибрации (виброускорения, виброскорости, виброперемещения) калибруемым СИ (акселерометрам, преобразователям виброскорости и виброперемещения).

Описание

Калибраторы представляют собой портативные возбудители механических колебаний синусоидальной формы, основанные на электродинамическом принципе возбуждения. Калибратор состоит из вибростенда, встроенного эталонного акселерометра, генератора сигналов с регулировкой частоты и амплитуды, усилителя мощности, контроллера и дисплея. Для питания калибратора используется встроенная аккумуляторная батарея или выносной блок питания.

Принцип действия калибратора основан на воспроизведении вибростендом синусоидальной вибрации, значение ускорения которой измеряется при помощи встроенного эталонного акселерометра. При калибровке используется метод сравнения (сличения) с встроенным эталонным акселерометром. Эталонный канал калибруется первичным методом с использованием лазерной интерферометрии.

Калибратор позволяет проводить калибровку вибропреобразователей с массой до

800 г.

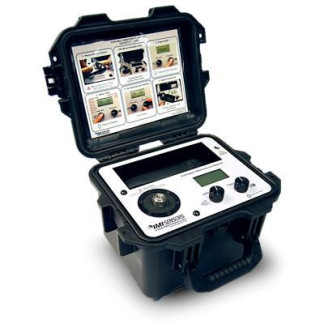

Внешний вид виброустановки калибровочной портативной модели 699А06 приведен на рисунке 1.

Максимальные значения воспроизводимых параметров вибрации на частоте 100 Гц (без полезной нагрузки): виброускорение (пик), м/с виброскорость (пик), мм/с виброперемещение (размах), мм

196

380

1,27

Диапазон рабочих частот (при полезной нагрузке 100 г), Гц

от 7 до 10000

Расширенная неопределенность воспроизведения виброскорости в диапазоне частот от 30 до 500 Гц при полезной нагрузке 10 г с коэффициентом охвата k=2 при доверительной вероятности 95 %,%

±3

Расширенная неопределенность воспроизведения виброускорения в диапазоне частот от 30 Гц до 2 кГц при полезной нагрузке 10 г с коэффициентом охвата k=2 при доверительной вероятности 95 %, %

±3

Расширенная неопределенность воспроизведения виброускорения в диапазоне частот от 7 Гц до 10 кГц при полезной нагрузке 10 г с коэффициентом охвата k=2 при доверительной вероятности 95 %, дБ

±1

Расширенная неопределенность воспроизведения виброперемещения в диапазоне частот от 30 до 150 Гц при полезной нагрузке 10 г с коэффициентом охвата k=2 при доверительной вероятности 95 %, %

±3

Максимальная масса калибруемого датчика, г

800

Напряжение питания, В: переменное (50-60 Гц)

от 110 до 240

Напряжение встроенного аккумулятора, В

12

Ёмкость встроенного аккумулятора, А/ч

4

Условия эксплуатации:

о/~'

диапазон температур, С

от 0 до 50

Габаритные размеры (высота х длина х ширина), мм:

220 х 305 х 280

Масса, кг

8,2

Знак утверждения типа

Знак утверждения типа наносится на корпус виброустановки методом наклейки и на титульный лист Руководства по эксплуатации типографским способом.

Наименование

Кол-во

Примечание

Виброустановка калибровочная портативная модели 699А06

1 экз.

Руководство по эксплуатации

1 экз.

Поверка

осуществляется в соответствии с ГОСТ Р ИСО 16063-21-2009 «Вибрация. Методы калибровки датчиков вибрации и удара. Часть 21. Вибрационная калибровка сравнением с эталонным преобразователем».

Основные средства поверки: виброизмерительный канал по ГОСТ Р 8.800-2012.

Сведения о методах измерений

Руководство по эксплуатации, раздел 4.

Нормативные и технические документы, устанавливающие требования к виброустановкам калибровочным портативным 699А06

ГОСТ Р 8.800-2012 «Государственная система обеспечения единства измерений. Государственная поверочная схема для средств измерений виброперемещения, виброскорости и виброускорения в диапазоне частот 1 • 10-1 -г- 2-104 Гц».

Техническая документация фирмы «PCB Piezotronics, Inc.», США.

Рекомендации к применению

Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.

57104-14
Номер в ГРСИ РФ:
57104-14
Производитель / заявитель:
"PCB Piezotronics, Inc.", США
Год регистрации:
2014
Cрок действия реестра:
16.04.2019
