Автотопливозаправщики 5668, 57096-14

Автотопливозаправщики 5668 (далее - АТЗ) предназначены для транспортирования, кратковременного хранения светлых нефтепродуктов с плотностью не более 0,84 г/см и механизированной заправки техники с измерением выдаваемого объема топлива.

Документы

Описание типа

Методика поверки

Карточка СИ

Номер в госреестре	57096-14
Наименование СИ	Автотопливозаправщики
Обозначение типа СИ	5668
Изготовитель	ООО "Энергомаш", пос.Мисяш
Год регистрации	2014
Срок свидетельства	16.04.2019
МПИ (интервал между поверками)	1 год
Описание типа	скачать
Методика поверки	скачать

Назначение

Описание

Автотопливозаправщики 5668 являются мерой полной вместимости и изготавливаются на базе шасси КАМАЗ, МАЗ, Mercedes Benz Actros, Volvo FM. Конструкция цистерны АТЗ в поперечном сечении имеет форму “чемодан” и может состоять как из одной, так и из нескольких секций. Корпус цистерны изготовлен из конструкционных сталей. Внутри корпус усилен перегородками, выполняющими так же роль поперечных волнорезов. В верхней части каждой секции (при наличии нескольких секций) цистерны приварена горловина с указателем уровня налива (мерный угольник), заливным люком, дыхательным клапаном, смотровым окном, воздухоотводящими трубками, в нижней части каждой секции цистерны установлены опоры и донные клапаны. Лестница для обслуживания цистерны может быть расположена сзади и сбоку.

Наполнение цистерны АТЗ осуществляется через заливной люк горловины при использовании внешнего или собственного насоса. Опорожнение цистерны АТЗ происходит с помощью насоса или самотеком.

Узел выдачи топлива АТЗ состоит из фильтра тонкой очистки, счетчика жидкости СЖ-ППО-40-0,6СУ (номер Государственного реестра 44417-10), предохранительного клапана и раздаточного рукава с раздаточным краном (пистолетом).

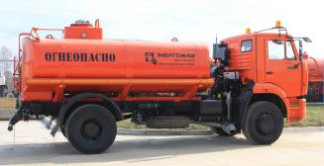

Внешний вид АТЗ представлен на рисунке 1, 2, 3. Место пломбирования обозначено на рисунке 4, 5 и 6.

Таблица 1

Наименование параметра или размера	Величина параметра или размера
	АТЗ-6,5-4308			АТЗ-7,8-5350			АТЗ-9-43253
Количество секций в цистерне, шт.	1	2		1	2		1	2
		1 секция	2 секция		1 секция	2 секция		1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	6,5 ±0,13	3,25 ±0,081	3,25 ±0,081	7,8 ±0,156	3,9 ±0,098	3,9 ±0,098	9 ±0,18	4,5 ±0,113	4,5 ±0,113
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня налива, м3. не менее	0,13	0,065	0,065	0,156	0,78	0,78	0,18	0,09	0,09
Несливаемый остаток 3 жидкости в цистерне, м ,не более	0,0065	0,00325	0,00325	0,0065	0,0039	0,0039	0,009	0,0045	0,0045
Время наполнения цистерны своим насосом, мин., не более	15			18			20
Время слива из цистерны своим насосом, мин., не более	14			16			18
Время слива из цистерны самотеком, мин., не более	21			23			25
Габаритные размеры, мм, не более - длина - ширина - высота	6050 2500 2830			7740 2500 3295			7130 2500 3110
Масса снаряженного транспортного средства, кг, не более	6150			9050			7775
Полная масса транспортного средства, кг не более	11500			15630			15200
Распределение полной массы, кг, не более - на переднюю ось - на заднюю ось (тележку)	4300 7200			5380 10250			6000 9200

Наименование параметра или размера	Величина параметра или размера
	АТЗ-10-53605			АТЗ-10-43118
Количество секций в цистерне, шт.	1	2		1	2
		1 секция	1 секция		1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	10 ±0,2	5 ±0,1	5 ±0,1	10 ±0,2	5 ±0,1	5 ±0,1
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня налива, м3. не менее	0,2	0,1	0,1	0,2	0,1	0,1
Несливаемый остаток 3 жидкости в цистерне, м ,не более	0,01	0,005	0,005	0,01	0,005	0,005
Время наполнения цистерны своим насосом, мин., не более	22
Время слива из цистерны своим насосом, мин., не более	20
Время слива из цистерны самотеком, мин., не более	27
Габаритные размеры, мм, не более - длина - ширина - высота	7250 2500 2950			8650 2500 3740
Масса снаряженного транспортного средства, кг, не более	8335			10600
Полная масса транспортного средства, кг не более	17085			19050
Распределение полной массы, кг, не более - на переднюю ось - на заднюю ось (тележку)	6375 10710			5450 13600

Наименование параметра или размера	Величина параметра или размера
	АТЗ-10-65115			АТЗ-11-5340
Количество секций в цистерне, шт.	1	2		1	2
		1 секция	2 секция		1 секция	2 секция
Номинальная вместимость цистерны (секции), м3	10 ±0,2	5 ±0,1	5 ±0,1	11 ±0,22	5,5 ±0,11	5,5 ±0,11
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,2	0,1	0,1	0,22	0,11	0,11
Несливаемый остаток жидкости в цистерне, м3,не более	0,01	0,005	0,005	0,011	0,0055	0,0055
Время наполнения цистерны своим насосом, мин., не более	22			25
Время слива из цистерны своим насосом, мин., не более	20			23
Время слива из цистерны самотеком, мин., не более	27			28
Габаритные размеры, мм, не более - длина - ширина - высота	8300 2500 2870			8650 2500 3740
Масса снаряженного транспортного средства, кг, не более	9280			10830
Полная масса транспортного средства, кг не более	17955			20580
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	4030 13925			5500 15080

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	АТЗ-12-53605						АТЗ-12-43118
Количество секций в цистерне, шт.	1	2		3			1	2		3
Количество секций в цистерне, шт.	1	1 секция	2 секция	1 секция	2 секция	3 секция	1	1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	12 ±0,18	6 ±0,12	6 ±0,12	4 ±0,1	4 ±0,1	4 ±0,1	12 ±0,18	6 ±0,12	6 ±0,12	4 ±0,1	4 ±0,1	4 ±0,1
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,24	0,12	0,12	0,08	0,08	0,08	0,24	0,12	0,12	0,08	0,08	0,08
Несливаемый остаток жидкости в цистерне, м3,не более	0,012	0,006	0,006	0,004	0,004	0,004	0,012	0,006	0,006	0,004	0,004	0,004
Время наполнения цистерны своим насосом, мин., не более	27
Время слива из цистерны своим насосом, мин., не более	25
Время слива из цистерны самотеком, мин., не более	30
Габаритные размеры, мм, не более - длина - ширина - высота	7250 2500 3000						8650 2500 3740
Масса снаряженного транспортного средства, кг, не более	8505						10830
Полная масса транспортного средства, кг не более	18975						20580
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	6765 12210						5500 15080

Наименование параметра или размера	Величина параметра или размера
Наименование параметра или размера	АТЗ-12-65115						АТЗ-14-65115
Количество секций в цистерне, шт.	1	2		3			1	2		3
Количество секций в цистерне, шт.	1	1 секция	2 секция	1 секция	2 секция	3 секция	1	1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	12 ±0,18	6 ±0,12	6 ±0,12	4 ±0,1	4 ±0,1	4 ±0,1	14 ±0,21	7 ±0,14	7 ±0,14	5 ±0,1	4 ±0,1	5 ±0,1
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,24	0,12	0,12	0,08	0,08	0,08	0,28	0,14	0,14	0,1	0,08	0,1
Несливаемый остаток жидкости в цистерне, м3,не более	0,012	0,006	0,006	0,004	0,004	0,004	0,014	0,007	0,007	0,005	0,004	0,005
Время наполнения цистерны своим насосом, мин., не более	27
Время слива из цистерны своим насосом, мин., не более	25
Время слива из цистерны самотеком, мин., не более	30
Габаритные размеры, мм, не более - длина - ширина - высота	8300 2500 3050						8300 2500 3080
Масса снаряженного транспортного средства, кг, не более	9480						9980
Полная масса транспортного средства, кг не более	19875						22095
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	4075 15800						5245 16850

Наименование параметра или размера	Величина параметра или размера
	АТЗ-16-65111						АТЗ-17-65115
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	16 ±0,24	8 ±0,16	8 ±0,16	5,5 ±0,11	5 ±0,1	5,5 ±0,11	17 ±0,255	8,5 ±0,17	8,5 ±0,17	6 ±0,12	5 ±0,1	6 ±0,12
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,32	0,16	0,16	0,11	0,1	0,11	0,34	0,17	0,17	0,12	0,1	0,12
Несливаемый остаток жидкости в цистерне, м3,не более	0,016	0,008	0,008	0,0055	0,005	0,0055	0,017	0,0085	0,0085	0,006	0,005	0,006
Время наполнения цистерны своим насосом, мин., не более	32						36
Время слива из цистерны своим насосом, мин., не более	32						35
Время слива из цистерны самотеком, мин., не более	40						45
Габаритные размеры, мм, не более - длина - ширина - высота	8540 2500 3300						8300 2500 3180
Масса снаряженного транспортного средства, кг, не более	10715						10340
Полная масса транспортного средства, кг не более	24550						25035
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	6090 18460						6045 18990

Наименование параметра или размера	Величина параметра или размера
	АТЗ-17-6317						АТЗ-17-6312
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	17 ±0,255	8,5 ±0,17	8,5 ±0,17	6 ±0,12	5 ±0,1	6 ±0,12	17 ±0,255	8,5 ±0,17	8,5 ±0,17	6 ±0,12	5 ±0,1	6 ±0,12
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,34	0,17	0,17	0,12	0,1	0,12	0,34	0,17	0,17	0,12	0,1	0,12
Несливаемый остаток жидкости в цистерне, м3,не более	0,017	0,0085	0,0085	0,006	0,005	0,006	0,017	0,0085	0,0085	0,006	0,005	0,006
Время наполнения цистерны своим насосом, мин., не более	36						36
Время слива из цистерны своим насосом, мин., не более	35						35
Время слива из цистерны самотеком, мин., не более	45						45
Габаритные размеры, мм, не более - длина - ширина - высота	9370 2550 3900						9600 2550 3520
Масса снаряженного транспортного средства, кг, не более	14420						13880
Полная масса транспортного средства, кг не более	29120						28500
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	7000 22120						6800 21700

Наименование параметра или размера	Величина параметра или размера
	АТЗ-17-MB						АТЗ-17-V
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	17 ±0,255	8,5 ±0,17	8,5 ±0,17	6 ±0,12	5 ±0,1	6 ±0,12	17 ±0,255	8,5 ±0,17	8,5 ±0,17	6 ±0,12	5 ±0,1	6 ±0,12
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,34	0,17	0,17	0,12	0,1	0,12	0,34	0,17	0,17	0,12	0,1	0,12
Несливаемый остаток жидкости в цистерне, м3,не более	0,017	0,0085	0,0085	0,006	0,005	0,006	0,017	0,0085	0,0085	0,006	0,005	0,006
Время наполнения цистерны своим насосом, мин., не более	36						36
Время слива из цистерны своим насосом, мин., не более	35						35
Время слива из цистерны самотеком, мин., не более	45						45
Габаритные размеры, мм, не более - длина - ширина - высота	9500 2550 3700						9200 2550 3550
Масса снаряженного транспортного средства, кг, не более	12900						12950
Полная масса транспортного средства, кг не более	27600						27060
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	9000 18600						7600 19460

Наименование параметра или размера	Величина параметра или размера
	АТЗ-18-65224						АТЗ-20-6312
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	18 ±0,27	9 ±0,18	9 ±0,18	6 ±0,12	6 ±0,12	6 ±0,12	20 ±0,3	10 ±0,2	10 ±0,2	7 ±0,14	6 ±0,12	7 ±0,14
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,36	0,18	0,18	0,12	0,12	0,12	0,4	0,2	0,2	0,14	0,12	0,14
Несливаемый остаток жидкости в цистерне, м3,не более	0,018	0,009	0,009	0,006	0,006	0,006	0,02	0,01	0,01	0,007	0,006	0,007
Время наполнения цистерны своим насосом, мин., не более	38						42
Время слива из цистерны своим насосом, мин., не более	37						38
Время слива из цистерны самотеком, мин., не более	48						53
Габаритные размеры, мм, не более - длина - ширина - высота	9045 2500 4000						9760 2550 3520
Масса снаряженного транспортного средства, кг, не более	13950						13880
Полная масса транспортного средства, кг не более	30100						33500
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	7470 22630						7500 26000

Наименование параметра или размера	Величина параметра или размера
	АТЗ-20-6317						АТЗ-20-V
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	20 ±0,3	10 ±0,2	10 ±0,2	7 ±0,14	6 ±0,12	7 ±0,14	20 ±0,3	10 ±0,2	10 ±0,2	7 ±0,14	6 ±0,12	7 ±0,14
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,4	0,2	0,2	0,14	0,12	0,14	0,4	0,2	0,2	0,14	0,12	0,14
Несливаемый остаток жидкости в цистерне, м3,не более	0,02	0,01	0,01	0,007	0,006	0,007	0,02	0,01	0,01	0,007	0,006	0,007
Время наполнения цистерны своим насосом, мин., не более	42						42
Время слива из цистерны своим насосом, мин., не более	38						38
Время слива из цистерны самотеком, мин., не более	53						53
Габаритные размеры, мм, не более - длина - ширина - высота	9370 2550 3900						9200 2550 3550
Масса снаряженного транспортного средства, кг, не более	14880						12950
Полная масса транспортного средства, кг не более	33150						30150
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	7150 26000						8000 22150

Наименование параметра или размера	Величина параметра или размера
	АТЗ-20-MB						АТЗ-20-6520
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	20 ±0,3	10 ±0,2	10 ±0,2	7 ±0,14	6 ±0,12	7 ±0,14	20 ±0,3	10 ±0,2	10 ±0,2	7 ±0,14	6 ±0,12	7 ±0,14
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,4	0,2	0,2	0,14	0,12	0,14	0,4	0,2	0,2	0,14	0,12	0,14
Несливаемый остаток жидкости в цистерне, м3,не более	0,02	0,01	0,01	0,007	0,006	0,007	0,02	0,01	0,01	0,007	0,006	0,007
Время наполнения цистерны своим насосом, мин., не более	42						42
Время слива из цистерны своим насосом, мин., не более	38						38
Время слива из цистерны самотеком, мин., не более	53						53
Габаритные размеры, мм, не более - длина - ширина - высота	9500 2550 3700						8530 2500 3450
Масса снаряженного транспортного средства, кг, не более	12900						12680
Полная масса транспортного средства, кг не более	30100						29430
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	9000 21100						6110 23320

Наименование параметра или размера	Величина параметра или размера
	АТЗ-22-6520						АТЗ-22-6312
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	22 ±0,33	11 ±0,22	11 ±0,22	7 ±0,14	8 ±0,16	7 ±0,14	22 ±0,33	11 ±0,22	11 ±0,22	7 ±0,14	8 ±0,16	7 ±0,14
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,44	0,22	0,22	0,14	0,16	0,14	0,44	0,22	0,22	0,14	0,16	0,14
Несливаемый остаток жидкости в цистерне, м3,не более	0,022	0,011	0,011	0,007	0,008	0,007	0,022	0,011	0,011	0,007	0,008	0,007
Время наполнения цистерны своим насосом, мин., не более	44						44
Время слива из цистерны своим насосом, мин., не более	40						40
Время слива из цистерны самотеком, мин., не более	55						55
Габаритные размеры, мм, не более - длина - ширина - высота	8530 2500 3450						9760 2550 3520
Масса снаряженного транспортного средства, кг, не более	12980						13880
Полная масса транспортного средства, кг не более	31390						33500
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	6290 25100						7500 26000

Наименование параметра или размера	Величина параметра или размера
	АТЗ-22-6522						АТЗ-24-6520
Количество секций в цистерне, шт.	1	2		3			1	2		3
		1 секция	2 секция	1 секция	2 секция	3 секция		1 секция	2 секция	1 секция	2 секция	3 секция
Номинальная вместимость цистерны (секции), м3	22 ±0,33	11 ±0,22	11 ±0,22	7 ±0,14	8 ±0,16	7 ±0,14	24 ±0,36	12 ±0,18	12 ±0,18	8 ±0,16	8 ±0,16	8 ±0,16
Относительная погрешность вместимости цистерны, %	± 0,4
Вместимость горловины над указателем уровня 3	0,44	0,22	0,22	0,14	0,16	0,14	0,48	0,24	0,24	0,16	0,16	0,16
Несливаемый остаток жидкости в цистерне, м3,не более	0,022	0,011	0,011	0,007	0,008	0,007	0,024	0,012	0,012	0,008	0,008	0,008
Время наполнения цистерны своим насосом, мин., не более	44						48
Время слива из цистерны своим насосом, мин., не более	40						45
Время слива из цистерны самотеком, мин., не более	55						60
Габаритные размеры, мм, не более - длина - ширина - высота	8700 2500 3540						8530 2500 3450
Масса снаряженного транспортного средства, кг, не более	14550						13030
Полная масса транспортного средства, кг не более	33060						33100
Распределение полной массы, кг, не более - на переднюю ось - на заднюю тележку	7470 25590						7500 25600

Знак утверждения типа

наносится на маркировочную табличку, прикрепляемую на цистерну АТЗ, фотохимическим или ударным способом и в центр титульного листа руководства по эксплуатации и паспорта.

Комплектность

Обозначение	Наименование	Кол.
	Автотопливозаправщик	1
Запасные части, инструмент и принадлежности
	Упор противооткатный	2
	Огнетушитель ОП-4, шт.	2
	Знак аварийной остановки	1
	Аптечка медицинская	1
	Катушка заземления	1
	Рукав маслобензостойкий напорно-всасывающий Ду-75, 4 м с соединительной арматурой	2
	Комплект ЗИП на шасси согласно ведомости ЗИП, компл.	1
Эксплуатационная документация
5668.00.00.000. ФО	Формуляр	1
5668.00.00.000. РЭ	Руководство по эксплуатации	1
	Комплект эксплуатационной документации на комплектующи е	1

Поверка

проводится в соответствии с документом МП 57096-14 «Автотопливозаправщики 5668. Методика поверки», утвержденным ГЦИ СИ ФБУ «Челябинский ЦСМ» в марте 2014 г.

Основные средства поверки:

Наименование и тип средства поверки	Основные характеристики
Комплекс градуировки резервуаров «ЗОНД»	Относительная погрешность измерения объема жидкости 0,15 %
Манометр эталонный типа МО	Предел измерения 1,6 кгс/см , класс точности 0,4, 4-го разряда
Колба 1000 см3	Класс точности 2
Термометр ртутно-стеклянный ТЛ-4	Диапазон измерения от 0 °С до 50 °С, 3-го разряда, цена деления 0,1 °С
Мерники эталонные М2р-50 и М2р-100	Вместимость 50 дм3 и 100 дм3, 2-го разряда

Сведения о методах измерений

Для автотопливозаправщика 5668 содержатся в документе «Автотопливозаправщик 5668.00.00.000. Руководство по эксплуатации» 5668.00.00.000 РЭ

Нормативные и технические документы устанавливающие требования к автотопливозаправщикам 5668

ГОСТ 8.470-82 ГСИ. Государственная поверочная схема для средств измерений объема жидкости;

Технические условия ТУ 4251-001-21517991-2001 «Автотопливозаправщики 56680000010 и их модификации и автоцистерны 5668-0000010-01 и их модификации».

Зарегистрировано поверок	415
Поверителей	45
Актуальность данных	24.10.2025

Государственный реестр средств измерений (ГРСИ)
