Система измерений длительности соединений аппаратно-программной платформы FMC, 56947-14

Назначение

Система измерений длительности соединений (далее - СИДС) аппаратно-программной платформы FMC, предназначена для измерения длительности телефонных соединений с целью получения исходных данных для учета объема оказанных услуг электросвязи.

Описание

СИДС является функциональной системой измерений длительности телефонных соединений, входящей в состав аппаратно-программной платформы FMC (АПП FMC), ПО 6.0, производства фирмы Gallery IP Telephony Ltd., Ahuza 117, Raanana, Израиль.

СИДС не имеет выделенных блоков, плат или самостоятельных программ, а использует возможности и функции аппаратуры и программного обеспечения названного оборудования.

Принцип действия АПП FMC основан на регистрации даты, времени начала и конца каждого соединения, номеров вызывающего и вызываемого абонентов, вида соединений и услуг при установлении соединений. Длительность соединений вычисляется и регистрируется, как разность времени начала и конца соединений.

Конструктивно АПП FMC выполнена по модульному принципу: плата - кассета -кассетный модуль - штатив, размещаемые в стойке, на которую наносится оттиск клейма и размещается наклейка. Двери стойки блокируются от несанкционированного доступа замком. Доступ к кассетным модулям возможен только после вскрытия защитной двери.

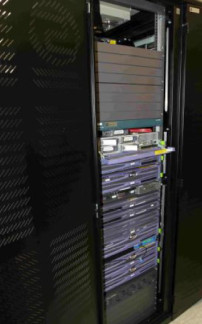

Общий вид АПП FMC представлен на рисунках 1 и 2.

Программное обеспечение

Программное обеспечение (ПО) встроено в ПО АПП FMC версии 6.0, управляет функционированием оборудования. Идентификационные данные ПО оборудования приведены в таблице 1.

Таблица 1 Идентификационные данные ПО

Защита ПО от непреднамеренных и преднамеренных изменений соответствует уровню

«А» по МИ 3286-2010.

Технические характеристики

Диапазон измерений длительности соединений, с....................................от 1 до 3600;

Пределы допускаемой абсолютной погрешности измерения длительности

телефонных соединений, с..........................................................................± 1;

Вероятность неправильного представления данных для тарификации, не более.... 0,0001; Требования к таким характеристикам, как габаритные размеры, масса, напряжение питания, потребляемая мощность, рабочие условия применения отсутствуют, так как СИДС является функциональной частью оборудования FMC.

Знак утверждения типа

Знак утверждения типа наносится на эксплуатационную документацию оборудования, в состав которого входит СИДС, типографским способом.

Комплектность

В комплект поставки входят:

-    Система измерений длительности соединений в составе аппаратно-программной платформы FMC производства фирмы Gallery IP Telephony Ltd., Raanana, Израиль;

-    Система измерений длительности соединений аппаратно-программной платформы FMC. Паспорт;

-    Комплект эксплуатационных документов аппаратно-программной платформы FMC. Поверка

осуществляется по документу МИ 2994-2006 «Рекомендация. Система измерений длительности соединений. Методика поверки».

Основное средство поверки:

Формирователь - телефонных соединений ВЕКТОР-СИДС 2012, (рег. №42248-10), диапазон измерений длительности соединений (от 1 до 3600) с, пределы допускаемой основной погрешности измерений длительности соединений ± 0,5 с.

Проверка ПО осуществляется в соответствии с паспортом СИДС.

Сведения о методах измерений

«Система измерений длительности соединений аппаратно-программной платформы FMC. Руководство по эксплуатации».

Лист № 3 Всего листов 3

Нормативные и технические документы, устанавливающие требования к системе измерений длительности соединений аппаратно-программной платформы FMC

ГОСТ 8.129-99 ГСИ. Государственная поверочная схема для средств измерений времени и частоты.

Правила оказания услуг местной, внутризоновой, междугородной и международной телефонной связи, утвержденные Постановленим Правительства Российской Федерации от 18 мая 2005 г. № 310.

Техническая документация фирмы-изготовителя.

Рекомендации к применению

Учет объема оказанных услуг электросвязи операторами связи.
