| Номер в госреестре | 56805-14 |
| Наименование СИ | Комплексы гидрологические автоматические |
| Обозначение типа СИ | Sutron |
| Изготовитель | "Sutron Corporation", США |
| Год регистрации | 2014 |
| Срок свидетельства | 14.03.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Комплексы гидрологические автоматические Sutron (далее комплексы Sutron) предназначены для автоматических измерений гидрологических параметров: уровня, температуры поверхностных и грунтовых вод, количества жидких и твердых осадков.
Принцип действия комплексов Sutron основан на измерении первичными измерительными преобразователями гидрологических параметров. Гидрологические параметры в преобразователях измерительных преобразуются в цифровой код и поступают в центральную систему для обработки, отображения на дисплее оператора, регистрации и архивации.
Конструктивно комплексы Sutron построены по модульному принципу.

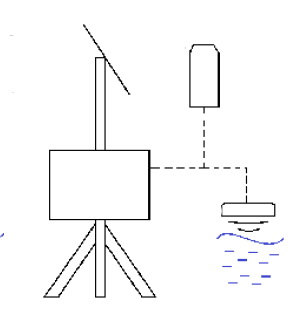

Комплексы Sutron состоят из модуля измерительного, модуля электропитания, модуля центральной системы, линий связи и вспомогательного оборудования. Общий вид комплексов Sutron представлен на рис.1.
Модуль центральной системы состоит из контроллера, радиомодема, встроенного программного обеспечения (ПО «Xlite») и вспомогательного коммуникационного оборудования, размещенных в герметичном корпусе, обеспечивающем защиту от неблагоприятных условий внешней среды.
Модуль измерительный состоит из уровнемера и осадкомера.
Модуль электропитания состоит из солнечной панели и аккумуляторной батареи.
Комплексы Sutron работают непрерывно (круглосуточно), сообщения о проведенных измерениях передаются автоматически через определенные временные интервалы или по запросу. Для обмена информацией комплексы Sutron имеют последовательные интерфейс RS-232 и спутниковый радиомодем.
Комплексы Sutron выпускаются в пяти модификациях: «Sutron-001», «Sutron-002», «Sutron-003», «Sutron-004», «Sutron-005». Модификации отличаются типом первичных измерительных преобразователей, числом измерительных каналов и метрологическими характеристиками. Состав первичных измерительных преобразователей представлен в таблице 2.
4а —►
к
\
1п
Пломбирование первичных измерительных преобразователей производиться на заводе-изготовителе.
Пломбирование центральной системы производится при установке комплексов Sutron.
пломбы
Комплексы Sutron имеют программное обеспечение «Sutron», которое состоит из встроенного ПО «Xlite» и автономного ПО «XTerm» и является полностью метрологически значимым. Встроенное ПО обеспечивает сбор, обработку, анализ, передачу данных на ПК, самотестирование. Автономное ПО «XTerm» обеспечивает настройку и тестирование комплекса, отображение результатов измерений.
Идентификационные данные программного обеспечения
Таблица 1
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| «XTerm» | «XTerm.exe» | 3.12.0.1 | 9A3D9D68 | CRC32 |
| «Xlite» | «xlite.hex» | 2.0.0.27 | 5B3736A6 | CRC32 |
Уровень защиты программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Влияние программного обеспечения учтено при нормировании метрологических характеристик.
Состав первичных измерительных преобразователей в комплексах Sutron. Таблица 2
| Наименование измерительного канала | Первичные измерительные преобразователи | ||||
| «Sutron-001» | «Sutron-002» | «Sutron-003» | «Sutron-004» | «Sutron-005» | |
| Измерений уровня поверхностных и грунтовых вод | Барботажный уровнемер Accubar Bubble Gauge 5600-0131-3 | Радарный уровнемер RLR-0001 (является отдельным модулем) | Гидростатический уровнемер Acculevel Submersible Transducer 5600-115-15-1 | Гидростатический уровнемер SDI-12 Submersible Pressure Transducer 56114 | Барботажный уровнемер Accubar® Constant Flow (CF) Bubble Gage либо Accubar® Constant Flow Dual Orifice Bubble Gauge |
| Измерений температуры поверхностных и грунтовых вод | - | - | - | Гидростатический уровнемер SDI-12 Submersible Pressure Transducer 56114 | Барботажный уровнемер Accubar® Constant Flow (CF) Bubble Gage либо Accubar® Constant Flow Dual Orifice Bubble Gauge |
| Измерений количества осадков | Осадкомер TPG-000 | [-1 | |||
Всего листов 6
Таблица 3
| Наименование характеристики | Значения характеристики | |||||||
| «Sutron- 001» | «Sutron- 002» | «Sutron- 003» | «Sutron- 004» | «Sutron- 005» | ||||
| Диапазон измерений уровня поверхностных и грунтовых вод, м | от 0 до 15 | от 0 до 18,3 | от 0,1 до 35 | от 0,1 до 35 | от 0,1 до 17.5 | |||
| Пределы допускаемой абсолютной погрешности измерений уровня поверхностных и грунтовых вод | ± 0,003 м в диапазоне от 0 до 3 м | ± 0,003 м в диапазоне от 0 до 6 м | - | - | ± 0,006 м в диапазоне от 0 до 6 м | |||
| Пределы допускаемой относительной погрешности измерений уровня поверхностных и грунтовых вод | ± 0,1 % в диапазоне свыше 3 до 15 м | ± 0,05 % в диапазоне свыше 6 до 18,3 м | ± 0,25 % | ± 0,1 % | ± 0,1 % в диапазоне свыше 6 до 17,5 м. | |||
| Диапазон измерений температуры поверхностных и грунтовых вод, °С | - | - | - | от минус 10 до 50 | от минус 5 до 45 | |||
| Пределы допускаемой абсолютной погрешности измерений температуры поверхностных и грунтовых вод, °С | - | - | - | ± 1 | ± 0,1 | |||
| Диапазон измерений количества осадков, мм | от 1 до 914 | |||||||
| Пределы допускаемой абсолютной погрешности измерений количества осадков, мм | ± 0,6 | |||||||
| Напряжение питания, В: | 16 | |||||||
| Потребляемая мощность, не более, Вт | 20 | |||||||
| Габаритные размеры, масса | Длина, см | Ширина, см | Высота, см | Масса, кг | ||||
| Модуль центральной системы | 44 | 30 | 54 | 10 | ||||
| Барботажный уровнемер Accubar Bubble Gauge 5600-0131-3 | 24 | 20 | 45 | 0,2 | ||||
| Радарный уровнемер RLR-0001 | 26 | 17 | 17 | 3 | ||||
| Гидростатический уровнемер Ac-culevel Submersible Transducer 5600115-15-1 | 10 | 2,5 | 2,5 | 2 | ||||
| Гидростатический уровнемер SDI-12 Submersible Pressure Transducer 56114 | 10 | 2,8 | 2,8 | 2 | ||||
| Барботажный уровнемер Accubar® Constant Flow (CF) Bubble Gage | 40 | 40 | 20 | 4 | ||||
| Барботажный уровнемер Accubar® Constant Flow Dual Orifice Bubble Gauge | 40 | 40 | 20 | 4 | ||||
| Осадкомер TPG-0001-1 | внешний диаметр 46 | внутрений диаметр 20,32 | 72 | 19,1 | ||||
| Модуль электропитания | 42 | 50 | 5 | 2,95 | ||||
| Средняя наработка на отказ, ч | 10000 | |||||||
| Срок службы, лет | 5 | |||||||
| Условия эксплуатации: o/~' -температура воздуха, C -относительная влажность воздуха, % | от минус 40 до 60 от 0 до 95 | |||||||
Знак утверждения типа наносится на титульный лист формуляра типографским методом и на корпус центральной системы комплексов способом гравировки.
| № | Обозначение | Наименование | Количество | ||||
| «Sutr on- 001» | «Sutr on- 002» | «Sutr on- 003» | «Sutr on- 004» | «Sut on- 005» | |||
| 1. | Модуль центральной системы | 9210 Data Logger | 1 | 1 | 1 | 1 | 1 |
| 2. | Уровнемер | Барботажный уровнемер Accubar Bubble Gauge 5600-0131-3 | 1 | - | - | - | - |
| Барботажный уровнемер Accubar® Constant Flow (CF) Bubble Gage | - | - | - | - | 1 | ||
| Барботажный уровнемер Accubar® Constant Flow Dual Orifice Bubble Gauge | - | - | - | - | |||
| Радарный уровнемер RLR-0001 (является отдельным модулем) | - | 1 | - | - | - | ||
| Гидростатический уровнемер Ac-culevel Submersible Transducer 5600115-15-1 | - | - | 1 | - | - | ||
| Гидростатический уровнемер SDI-12 Submersible Pressure Transducer 56114 | - | - | - | 1 | - | ||
| 3. | Осадкомер | Осадкомер TPG-0001-1 | 1 | 1 | 1 | 1 | 1 |
| 4. | Модуль электропитания | Модуль электропитания | 1 | 1 | 1 | 1 | 1 |
| 5. | Формуляр (ФО) | ФО «Комплекс гидрологический автоматический Sutron» | 1 | 1 | 1 | 1 | 1 |
| 6. | МП 2551-0112-2013 | Методика поверки «Комплексы гидрологические автоматические Sutron» | 1 | 1 | 1 | 1 | 1 |
осуществляется по методике поверки МП 2551-0112-2013 «Комплексы гидрологические автоматические Sutron», утвержденной ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 12.05.2013 года. Перечень эталонов, необходимых для поверки:
1. Комплект гирь класса точности F2 по ГОСТ 7328-2001, номинальная масса (0,02; 0,1; 1; 5; 10; 20) кг.
2. Дальномер лазерный Leica DISTO A5, диапазон измерения дальности от 0,05 до 200 м, погрешность ± 2 мм в диапазоне от 0,05 до 30 м включительно, ± 10 мм в диапазоне свыше 30 до 200 м.
3. Термометр эталонный ЭТС-100, диапазон от минус 196 °С до 660 °С, погрешность ± 0,02 °С.
Лист № 6 Всего листов 6
4. Камера климатическая ТХВ-150 3.069.000 ТУ, диапазон поддержания температуры от минус 60 °С до 100 °С, точность поддержания температуры ± 2 °С; диапазон поддержания относительной влажности от 30 % до 90 %, точность поддержания влажности ± 5 %
5. Калибратор давления DPI 605, верхний предел измерения избыточного давления 2 МПа, относительная погрешность ± 0,025%;
приведены в формуляре «Комплексы гидрологические автоматические Sutron».
Нормативные и технические документы, устанавливающие требования к комплексам гидрологическим автоматическим Sutron.
1. ГОСТ Р 52931-2008. Приборы контроля и регулирования технологических процессов. Общие технические условия.
2. ГОСТ 28725-90. Приборы для измерения уровня жидкостей и сыпучих материалов. Общие технические требования и методы испытаний.
3. ГОСТ Р 8.763-2011 ГСИ. Государственная поверочная схема для средств измерений длины в диапазоне от 1*10-9 до 50 м и длин волн в диапазоне от 0,2 до 50 мкм.
4. ГОСТ 8.223-76 ГСИ. Государственный специальный эталон и общесоюзная поверочная схема для средств измерений абсолютного давления в диапазоне 2,7*102...4000*102 Па.
5. ГОСТ 8.558-93 ГСИ. Государственная поверочная схема для средств измерений температуры.
6. Техническая документация фирмы «Sutron Corporation», США.
осуществление деятельности в области гидрометеорологии.
