| Номер в госреестре | 56776-14 |
| Наименование СИ | Теплосчетчики |
| Обозначение типа СИ | ТСЧ |
| Изготовитель | НП ООО "Славтехнология", Беларусь, п/о Озерцо |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 4 года - до ввода в эксплуатацию; 2 года - в эксплуатации |
| Стоимость поверки | Узнать стоимость |
| Описание типа | скачать |

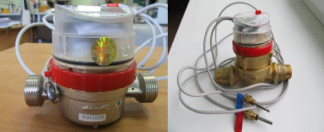

Теплосчетчики ТСЧ (далее - ТС) предназначены для измерения тепловой энергии и параметров теплоносителя в закрытых системах водяного централизованного теплоснабжения.
По конструктивному решению ТС относятся к едиными теплосчетчиками и состоят из неразделяемых функциональных блоков:
- вычислителя;
- датчика потока;
- комплекта датчиков температуры (комплект термопреобразователей сопротивления платиновых (далее - ТПС), подобранных в пару, с номинальной статической характеристикой преобразования Pt 1000 и номинальным значением отношения сопротивлений W=1,3850.
Принцип действия ТС состоит в измерении объема и температур теплоносителя с последующем вычислением тепловой энергии и других параметров теплоносителя путем обработки результатов вычислителем.
ТС изготавливаются следующих исполнений: ТСЧ-15-П-1, 5; ТСЧ-15-О-1, 5; ТСЧ-15-П-0,6; ТСЧ-15-О-0,6; ТСЧ-15-П-0,6Р; ТСЧ-15-О-0,6Р.
Исполнения отличаются в зависимости от :
-значения постоянного расхода, м3 /ч;
-применяемого уравнения расчета тепловой энергии для направления потока в трубопроводе (прямой (П) или обратный (О)), в котором производится измерение объема теплоносителя датчиком потока;
-в зависимости от конструкции датчика потока (разборное соединение и неразборное).
ТС обеспечивают измерение и индикацию на ЖКИ вычислителя следующей информации:
- тепловой энергии, кДж;
- накопленного объема теплоносителя, м3;
- значения температуры теплоносителя в прямом и обратном трубопроводах, °С;
- значения разности температур, °С;
-значение расхода теплоносителя, м3/ч;
-времени наработки, ч.
ТС сохраняют до 15 значений потребляемой тепловой энергии в помесячном архиве, доступном для считывания через ЖКИ вычислителя, а так же следующую справочную информацию:
-максимальный расход, зарегистрированный за время работы,м3/ч;
-суммарную тепловую энергию, накопленную ТС на начало отсчетного периода,
кДж;
-суммарную тепловую энергию, накопленную ТС на начало предыдущего отсчетно-го периода, кДж.
Метрологически значимая часть программного обеспечения размещается в энергонезависимой части памяти микроконтроллера, запись которой осуществляется в процессе изготовления ТС. Доступ к программе микроконтроллера исключен конструкцией аппаратной части ТС. Программное обеспечение прошивается в ТС в заводских условиях.
Контрольная сумма исполняемого кода рассчитывается на базе метрологически значимой части ПО, изменение не значимой части ПО не влияет на её значение. От несанкционированного вмешательства в конструкцию и программное обеспечение теплосчетчик защищен специальной пломбой на корпусе.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| S-po | S, V, A - 1 | V-1.03 | 2B572F64 | CRC-8 |
| Уровень защиты программного обеспечения «С» по М | И 3286-2010. | |||
Таблица 2
| Наименование характеристики | Значение |
| Номинальный диаметр, DN, мм | 15 |
| Класс точности по ГОСТ Р ЕN 1434-1-2011 | 3 |
| Количество каналов измерения тепловой энергии | 1 |
| Наибольшее значение количества тепловой энергии, МДж | 999999,9 |
| Отношение постоянного расхода к минимальному расходу qD/qi | 50 |
| Минимальный расход, qi, м3/ч -для ТСЧ-15-П-1,5, ТСЧ-15-О-1,5 -для ТСЧ-15-П-0,6Р, ТСЧ-15-О-0,6Р, ТСЧ-15-П-0,6, ТСЧ-15-О-0,6 | 0,03 0,012 |
| Постоянный расход, qp, м3/ч -для ТСЧ-15-П-1,5, ТСЧ-15-О-1,5 -для ТСЧ-15-П-0,6Р, ТСЧ-15-О-0,6Р, ТСЧ-15-П-0,6, ТСЧ-15-О-0,6 | 1,5 0,6 |
| Максимальный расход, qs, м3/ч -для ТСЧ-15-П-1,5, ТСЧ-15-О-1,5 -для ТСЧ-15-П-0,6Р, ТСЧ-15-О-0,6Р, ТСЧ-15-П-0,6, ТСЧ-15-О-0,6 | 3,0 1,2 |
| Максимальное избыточное давление при верхнем значении температуры теплоносителя по ГОСТ Р EN 1434-1-2011, не более, МПа | 1,6 |
Продолжение таблицы 2
| Наименование характеристики | Значение |
| Пределы допускаемой относительной погрешности измерения тепловой энергии E, % | E = ±(4 + 4 -Л0мин + 0,05 • Чр) Д0 q где Л0 и Л0мин - значение разности температур и его наименьшее значение, °С; q и qp - значение расхода теплоносителя и его постоянное значение, м3/ч |
| Рабочие условия: - температура теплоносителя, 0,°С - разность температур теплоносителя в прямом и обратном потоках трубопровода, Д0, К - номинальное рабочее давление, не более, МПа | от 4 до 90 от 3 до 70 1,6 |
| Потеря давления при др, не более, МПа | 0,025 |
| Время установления рабочего режима, не более, с | 30 |
| Номинальное напряжение питания от источника постоянного тока, В | 3,6; емкость батареи 2,1 Ач |
| Класс исполнения по условиям окружающей среды по ГОСТ Р EN 1434-1-2011 | А |
| Степень защиты, обеспечиваемая оболочками, по ГОСТ 14254-96 | IP54 |
| Номинальный размер резьбовых соединений по ГОСТ 6357-81 | G /" |
| Длина кабеля от датчиков температуры до вычислителя ТС, не более, м | 1,5 |
| Габаритные размеры, не более, мм -для ТСЧ-15-П-1,5, ТСЧ-15-О-1,5, ТСЧ-15-П-0,6, ТСЧ-15-0-0,6 -для ТСЧ-15-П-0,6Р, ТСЧ-15-О-0,6Р | 110x85x85 110x85x115 |
| Масса, не более, кг -для ТСЧ-15-П-1,5, ТСЧ-15-О-1,5, ТСЧ-15-П-0,6, ТСЧ-15-0-0,6 -для ТСЧ-15-П-0,6Р, ТСЧ-15-0-0,6Р | 1,0 1,5 |
| Рабочее положение -для ТСЧ-15-П-1,5, ТСЧ-15-0-1,5, ТСЧ-15-П-0,6, ТСЧ-15-0-0,6 -для ТСЧ-15-П-0,6Р, ТСЧ-15-0-0,6Р | Горизонтальное; вертикальное Горизонтальное |
| Класс защиты от поражения электрическим током по ГОСТ 12.2.091-2002 | III |
| Длина прямолинейных участков до и после ТС | 3DN |
| Средний срок службы, не менее , лет | 10 |
Таблица 3
| Наименование | Количество |
| Теплосчетчик ТСЧ | 1 |
| Комплект резьбовых соединений с прокладками | 1 набор |
| Уплотнительная прокладка для установки измерительного патрона | 1 |
| Набор для пломбирования | 1 набор |
| Уплотнительная прокладка для термопреобразователей сопротивления (запасная) | 1 |
| Руководство по эксплуатации | 1 |
| Паспорт | 1 |
| Методика проверки | 1 |
| Упаковка | 1 |
осуществляется по документу МРБ МП. 2140-2013 «Теплосчетчики ТСЧ. Методика поверки», утвержденная БелГИМ 30.04.2013 г.
Основное поверочное оборудование:
-установка поверочная проливная, погрешность ± 0,6 %;
-устройство термостатирующее измерительное ± 0,01 °С.
изложены в документе: Теплосчётчик ТСЧ. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к теплосчетчикам ТСЧ
1. ГОСТ 12.2.091-2002 Безопасность электрических контрольно-измерительных приборов и лабораторного оборудования. Часть 1. Общие требования».
2.ГОСТ Р ЕН 1434-1-2011 «Теплосчетчики. Часть 1. Общие требования».
3. ГОСТ Р ЕН 1434-4-2011 «Теплосчетчики. Часть 4. Испытания утверждения типа».
4. ГОСТ Р ЕН 1434-5-2011 «Теплосчетчики. Часть 5. Первичная поверка».
5. ТУ BY 190268965.008-2010 «Теплосчетчики ТСЧ. Технические условия».
Осуществление торговли и товарообменных операций
