| Номер в госреестре | 56775-14 |
| Наименование СИ | Счетчики газа ультразвуковые |
| Обозначение типа СИ | СГУ-001 |
| Изготовитель | ООО "Научно-технический центр Системы Контроля", Беларусь, г.п.Колодищи |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |

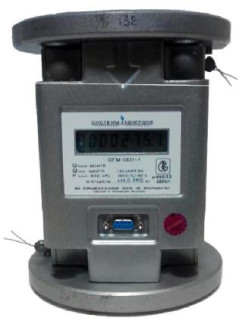

ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Счетчики газа ультразвуковые СГУ-001 Назначение средства измерений
Счетчики газа ультразвуковые СГУ-001 (далее - счетчики) предназначены для измерения объема потребляемого природного газа по ГОСТ 5542-87 с приведением измеренного объема к стандартным условиям путем вычисления коэффициента сжимаемости.
На оси преобразователя расположены ультразвуковые датчики, которые поочередно посылают (принимают) импульсы друг к другу, т.е. по направлению и против потока газа. Принятые датчиками сигналы содержат информацию о скорости потока, которая обрабатывается вычислителем и отображается на жидкокристаллическом индикаторе (ЖКИ) в виде суммарного объема потребляемого газа, приведенного к стандартным условиям с помощью встроенного корректора по давлению, температуре и коэффициенту сжимаемости газа. Счетчик имеет гальванический развязанный импульсный выход, а также возможность передачи информации о проведенных измерениях ПЭВМ по линии связи через интерфейс RS-232S. Электрическое питание счетчика осуществляется от автономного элемента питания, входящего в состав вычислительного блока.
Счетчики изготавливаются двух исполнений СГУ-001 и СГУ-001-1, отличающихся между собой минимальным расходом.
Программное обеспечение (ПО) счетчиков является встроенным, без возможности изменения метрологических характеристик. ПО электронного блока предназначено для выполнения следующих задач:
- приведения измеренного объемного расхода газа в рабочих условиях в объемный расход в стандартных условиях;
- вычисления коэффициента сжимаемости газа;
Для обеспечения работы ПО обеспечения в режиме сервисного обслуживания используется один из модулей программы, который осуществляет диагностику технического состояния счетчика, его поверку, а также отображение измерительной информации, ее хранение и передачу во внешние приемные устройства._
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| GasusDataCom | GAS_VI_4 | 2К | T_P061730 | T_P0_h |
Клеймо
поверителя
(ОТК)
| Характеристика | СГУ-001 СГу-001-1 |
| Номинальный расход (0ном), м3/ч | 40 |
| Минимальный расход (0мин), м3/ч | 4 0,8 |
| Максимальный расход (0макс), м3/ч | 80 |
| Порог чувствительности, не более, м3/ч | 0,16 |
| Пределы допускаемой относительной погрешности счетчика при измерении объема газа в диапазоне расходов от 0мин до Омакс % | ±1,0 |
| Пределы допускаемой относительной погрешности при вычислении объема газа, приведенного к стандартным условиям, % | ±0,15 |
| Пределы допускаемой абсолютной погрешности при измерении температуры, °С | ±0,5 |
| Пределы допускаемой относительной погрешности при измерении абсолютного давления измеряемой среды, % | ±0,5 |
| Пределы допускаемой относительной погрешности измерения объема, приведенного к стандартным условиям, в диапазоне изменения температур и давления измеряемой среды в условиях эксплуатации, % | ±1,5 |
| Потеря давления АР на счетчике при максимальном расходе, Па, не более | 1300 |
| Диапазон абсолютных давлений измеряемой среды, МПа | ,6 0, 0, |
| Наибольшее абсолютное давление измеряемой среды, не приводящее к разрушению счетчика, не менее, МПа | 0,9 |
| Диапазон температур окружающей среды при эксплуатации, °С | -30 . . . +50 |
| Диапазон измерения температур газа, проходящего через счетчик, °С | -30 . . . +50 |
| Диапазон температур, в которых объем газа приводится к стандартным условиям, °С | -20 . . . +50 |
| Диапазон температур при транспортировании, °С | -25 . . . + 55 |
| Относительная влажность при эксплуатации и транспортировании, не более, % | 95 при 35 °С |
| Степень защиты по ГОСТ 14254-96 | IP54 |
| Напряжение питания, В | 3,6 |
| Ток потребления, не более, мкА | 60 |
| Габаритные размеры, не более, мм | 200х160х160 |
| Масса, не более, кг | 9 |
наносится на щиток индикаторного табло счетчика методом офсетной печати или другим способом, не ухудшающим качества, и в паспорте.
| Наименование | Количество | Примечание |
| Счетчик газа ультразвуковой СГУ-001 | 1 | По заказу |
| Отрезок 500 мм трубопровода Dу 50 с фланцами 1-50-10 по ГОСТ 12820-80 | 1 | |
| Отрезок 300 мм трубопровода Dу 50 с фланцами 1-50-10 по ГОСТ 12820-80 | 1 | |
| Струевыпрямитель с межфланцевой прокладкой | 1 | |
| Межфланцевая прокладка | 3 | |
| Болт М16^ х 65.58.019 по ГОСТ 7798-70 | 8 | |
| Гайка M16-6H.5.019 по ГОСТ 5915-70 | 8 | |
| Шайба 16Л.65Г.019 по ГОСТ 6402-70 | 8 | |
| Руководство по эксплуатации | 1 | |
| Паспорт | 1 | |
| Методика проверки | 1 | |
| Копия свидетельства о взрывозащищённости | 1 | |
| Компакт-диск с программным обеспечением | 1 | |
| Дата-кабель | 1 | |
| Упаковка | 1 |
осуществляется по документу МРБ МП.2127-2011 «Счетчики газа СГУ-001. Методика поверки», утвержденному БелГим 25.02.2011 г.
Основные средства поверки:
- установка для поверки счетчиков газа УП-200, диапазон расходов от 0,1 до 200 м3/ч, относительная погрешность ± 0,33 %;
- манометр цифровой ХР21, диапазон измерения аб. давления от 0 до 700 кПа, относительная погрешность ± 0,1 %;
- манометр МП-160, диапазон измерения изб. давления от 0 до 1,0 МПа, класс точности 0,6;
- барометр-анероид БАММ-1, диапазон измерения от 80 до 106 кПа, относительная погрешность ± 0,1 %;
-гигрометр психометрический типа ВИТ-2, погрешность измерения температуры от +15 до +40 °С, погрешность ± 0,2 °С, относительной влажности от 54 до 90 %, погрешность
± 6 %;
-секундомер типа С0Спр-2б-2-000, диапазон измерений от 0 до 60 мин, цена деления
0,2 с;
- термометр лабораторный ЛТ-300, диапазон измерений температуры от минус 50 до плюс 300 °С, абсолютная погрешность ± 0,05 °С;
- термостат жидкостный «Термотест-100», диапазон регулирования от минус 30 до плюс 80 °С, погрешность ± 0,01 °С;
изложены в документе ФПЮШ.408844.001 РЭ «Счетчики газа ультразвуковые СГУ-001».
Нормативные и технические документы, устанавливающие требования к счетчикам газа ультразвуковым СГУ-001
1.ГОСТ Р 52931-2008 «Приборы контроля и регулирования технологических процессов. Общие технические условия».
2.ТУ BY 690652517.001-2011
