| Номер в госреестре | 56741-14 |
| Наименование СИ | Датчики уровня топлива |
| Обозначение типа СИ | Epsilon |
| Изготовитель | ООО "РКС", Украина, г.Киев |
| Год регистрации | 2014 |
| Срок свидетельства | 06.03.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Датчики уровня топлива «Epsilon» предназначены для измерения уровня топлива в топливных баках транспортных средств и стационарных топливохранилищах.
Принцип работы датчиков уровня топлива «Epsilon» состоит в преобразовании электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива, в цифровой код для передачи по интерфейсу RS-232 (RS-485).
Датчики уровня топлива «Epsilon» состоят из чувствительного элемента и головки измерительной, в которой размещены узел питания, узел гальванической развязки (для модели EN), микроконтроллер, преобразователь ёмкости в цифровой код, датчик температуры и узел последовательного интерфейса.
Датчики уровня топлива «Epsilon» отличаются способом подключения измерительной части к внешним питающим и коммуникационным цепям и классом взрывозащиты. Способы подключения измерительной части моделей:
- ES - с общей землей (без гальванической развязки питающих и коммуникационных цепей);
- EN - через встроенную в измерительную головку гальваническую развязку;
- EZ - через внешнюю гальваническую развязку в блоке искрозащиты BIZ-EZ.
О О
а)
в) г)

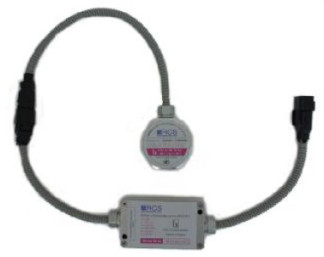

Рисунок 1 - Датчики уровня топлива «Epsilon»: а) модель ES, б) модель EN, в) модель EZ, г) общий вид датчиков уровня топлива «Epsilon».
Рисунок 2 - Схема пломбировки.
Программное обеспечение состоит из ПО, встроенного в датчики уровня топлива «Epsilon» и выполняющего функции измерения электрической ёмкости чувствительного элемента, изменяющейся пропорционально уровню топлива и преобразовании этого значения в цифровой код для передачи по интерфейсу RS-232 (RS-485), и внешнего ПО для ПЭВМ, выполняющего функции настройки датчиков уровня топлива «Epsilon» и отображения измеренного значения уровня.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии ПО | Цифровой идентиф икатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа микроконтроллера датчика уровня топлива модели ES. Загрузчик. | boot ep15 v1X X_YYYY_MM DD.hex | 1.XX | 30568FDF | CRC32 |
| Программа микроконтроллера датчика уровня топлива модели ES. Приложение. | app ep15 V5X X YYYY MM _DD.e15 | 5.XX | A61D6BF1 | CRC32 |
| Программа микроконтроллера датчиков уровня топлива моделей EN, EZ. Загрузчик. | ep20 boot V1X X_YYYY_MM _DD.bin | 1.XX | FD772014 | CRC32 |
| Программа микроконтроллера датчиков уровня топлива моделей EN, EZ. Приложение. | ep20 app V8X X YYYY MM _DD.e20 | 8.XX | 31EAD49D | CRC32 |
| Внешнее ПО | "eS Install v.1.0.X.XX.exe" | 1.0.X.XX | D63DADF4 | CRC32 |
| "eS View v.1.0.X.XX.exe" | 1.0.X.XX | ABFCA6CC | CRC32 |
Лист № 3 Всего листов 4
Уровень защиты ПО СИ от непреднамеренных и преднамеренных изменений соответствует уровню «В» по МИ 3286-2010
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение |
| Верхний предел диапазона измерений уровня в зависимости от исполнения, мм | от 150 до 3000 |
| Пределы допускаемой приведённой погрешности измерений уровня, % | ±1 |
| Предел допускаемой вариации выходного сигнала, бит | 0,01 хСтах |
| Разрядность измерительной информации, бит | 10; 12; 16 |
| Интерфейс выдачи измеренных значений | RS-232, RS-485 |
| Напряжение питания постоянного тока, В | от 9 до 36 |
| Ток потребления, мА, не более: - исполнение ES - исполнение EN - исполнение EZ совместно с блоком искрозащиты BIZ-EZ | 15 50 250 |
| Степень защиты головки измерительной от проникновения пыли и влаги | IP67 |
| Габаритные размеры, мм, не более | 100x80x(30+L) |
| Масса, кг, не более | 3,2 |
| Условия эксплуатации: - температура окружающей среды, °С - относительная влажность при температуре 30 °С, % | от минус 40 до плюс 75 до 98 |
| Примечания 1. Стах - максимальное значение выходного сигнала в единицах кода. При разрядности измерительной информации 10 бит Стах = 1023, при 12 бит - 4095, при 16 бит - 65535. 2. L - длина чувствительного элемента датчика. | |
наносят на головку измерительную датчиков уровня топлива «Epsilon» методом наклейки и титульный лист формуляра и руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| № п/п | Наименование | Количество |
| 1 | Датчик уровня топлива | 1 шт. |
| 2 | Формуляр | 1 экз. |
| 3 | Руководство по эксплуатации | 1 экз. |
| 4 | Блок искрозащиты BIZ-EZ (для датчиков модели EZ) | 1 шт. |
| 5 | Комплект принадлежностей | 1 к-т |
| 6 | Инструкция по монтажу | 1 экз. |
| 7 | Методика поверки | 1 экз. |
| Примечание - Допускается поставка методики поверки в количестве 1 экземпляра на партию. | ||
осуществляется по документу МП РТ 2007-2013 «Датчики уровня топлива «Epsilon». Методика поверки», утверждённому руководителем ГЦИ СИ ФБУ «Ростест-Москва» 20 ноября 2013 года. При поверке применяются следующие средства измерений:
- рулетка измерительная металлическая Р5У3П ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к датчикам уровня топлива «Epsilon»
ТУ У 26.5-30466754-007:2013 «Датчики уровня топлива «Epsilon». Технические условия».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Вне сферы государственного регулирования обеспечения единства измерений.
