| Номер в госреестре | 56673-14 |
| Наименование СИ | Калибраторы датчиков давления |
| Обозначение типа СИ | 9903C |
| Изготовитель | "The Modal Shop, Inc.", США |
| Год регистрации | 2014 |
| Срок свидетельства | 27.02.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

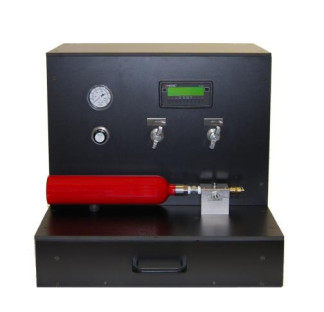

Калибраторы датчиков давления 9903C (далее калибраторы) предназначены измерений давления при калибровке и испытаниях измерительных преобразователей давления общепромышленного применения.
В состав калибратора входит задатчик давления, преобразователь давления измерительный цифровой, программное обеспечение, которое позволяет получать данные измерений в режиме реального времени, сохранять их, а также строить зависимости, определять чувствительность датчиков и проверку его линейности, создавать автоматизированные протоколы калибровки и поверки
Метрологические характеристики калибратора определяются метрологическими характеристиками используемого цифрового преобразователя давления.
Задаваемое давление в калибраторе создается с помощью переносного компрессора (грубо), встроенного ресивера (точно) и быстродействующиего клапана. Выходное напряжения датчика измеряется, регистрируется и анализируется при помощи калибровочной системы 9155.
Время нарастания формируемой ступени давления зависит от ручного управления двухпозиционным клапаном.
Калибратор может работать с ICP®- и зарядовыми пьезоэлектрическими датчиками.
$
Р
Калибраторы датчиков давления 9903C имеют встроенное программное обеспечение (далее - ПО), идентификационные данные которого приведены в таблице 1.
Таблица 1 - Идентификационные данные программного обеспечения_
| Наименование ПО | Идентифика ционное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ПО поверки и калибровки датчиков динамического давления | ПО поверки и калибровки датчиков динамического давления | 5.3 | 0xc16ae862 | Сyclic redundancy check (CRC-32) |
Программное обеспечение неизменяемое и несчитываемое. Уровень защиты программного обеспечения калибраторов датчиков давления 9903C от непреднамеренных и преднамеренных изменений «С» по МИ 3286-2010.
Таблица 2
| Наименование характеристики | Значение |
| Диапазон воспроизводимого давления, бар (МПа) | от 0 до 10,34 (от 0 до 1,034) |
| Выходной сигнал эталонного датчика, В | от 0 до 1 |
| Пределы допускаемой основной приведенной погрешности, % | ± 0,2 |
| Дополнительная погрешность от изменения температуры окружающей среды на каждые 10оС, % | ± 0,1 |
| Температура окружающего воздуха, оС | от плюс 5 до плюс 35 |
| Габаритные размеры (ширина х длина х высота), мм | 560x610x610 |
| Масса, кг, не более | 23 |
наносится на титульный лист паспорта печатным методом, а на прибор наносится наклейка с изображением знака утверждения типа.
Таблица 3
| Калибратор датчиков давления 9903C | 1 шт. |
| Преобразователь давления измерительный цифровой | 1 шт |
| Задатчик давления | 1 шт |
| Диск с программным обеспечением | 1 шт |
| Монтажные элементы | 1 комплект |
| Переходник 061A20 | 2 шт |
| Паспорт | 1 экз. |
| Методика поверки | 1 экз. |
осуществляется в соответствии с документом МП 56673-14 «Калибраторы датчиков давления 9903C. Методика поверки», утвержденным ФГУП «ВНИИМС» 08.11.2013 г.
Основные средства поверки:
калибратор избыточного давления с ВПИ 6 МПа и пределами приведенной основной погрешности, не более ± 0,05 %.
«Калибратор датчиков давления 9903C». Паспорт
Нормативные и технические документы, устанавливающие требования к калибраторам датчиков давления 9903C
1. Техническая документация фирмы«ТЬе Modal Shop, Inc», США.
-при осуществлении производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта.
