| Номер в госреестре | 56524-14 |
| Наименование СИ | Комплекс автоматизированный измерительно-управляющий "КИ-ГДКС-Вологодская ТЭЦ" |
| Изготовитель | ОАО "Казанькомпрессормаш", г.Казань |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Комплекс автоматизированный измерительно-управляющий "КИ-ГДКС - Вологодская ТЭЦ" (в дальнейшем комплекс) предназначен для измерений, контроля и хранения измеренных параметров оборудования установки компрессорной центробежной 4ГЦ2-87/5-35-К. У1 в составе газовой дожимной компрессорной станции (в дальнейшем ГДКС), а также параметров природного газа потребляемого или полученного в процессе работы ГДКС.
Комплекс входит в состав системы автоматического управления (в дальнейшем САУ) ГДКС Вологодской ТЭЦ и обеспечивает измерение параметров, их визуализацию и реализацию алгоритмов управления оборудованием компрессорной центробежной станции 4ГЦ2-87/5-35-К. У1.
Принцип действия комплекса основан на измерении, обработке и индикации информации, поступающей с первичных преобразователей, установленных в точках технологического контроля режимов работы установки 4ГЦ2-87/5-35-К. У1
Комплекс представляет собой совокупность технических и программных средств, в том числе из:
• барьеров искробезопасности - преобразователей измерительных серии D1000 (Госреестр №44311-10), обеспечивающих гальваническую развязку электрических цепей первичных измерительных преобразователей, находящихся во взрывоопасной зоне и контроллерного оборудования, установленного в специализированом модуле, прием и преобразование сигналов от датчиков давления, температуры, уровня и системы вибромониторинга в стандартный токовый сигнал;
• измерительных модулей аналогового ввода "Control Logix" серии 1756 (Госреестр № 42664-09), осуществляющих циклический опрос измерительного оборудования, прием и преобразование токовых сигналов от датчиков давления, температуры, уровня и механических измерений в выходной код и передача их в контроллеры комплекса по стандарту промышленного протокола обмена "ControlNet";
• линий связи соединяющих модули аналогового ввода c барьерами искробезопасно-сти - измерительными преобразователями и датчиками;
• основного, резервного управляющих контроллеров и контроллера помпажа типа "Control Logix" серии 1756 (Госреестр № 42664-09), обеспечивающих выполнение алгоритмов управления и противопомпажной защиты при ведении технологического процесса установки компрессорной центробежной 4ГЦ2-87/5-35-К. У1, на основе принятой измерительной информации от измерительных модулей комплекса;
• рабочей панели технолога-оператора (ПТО) серии "Panel View Plus1000", которая получает измерительную информацию от управляющих контроллеров комплекса по шине Ethernet и обеспечивает построение мнемосхем и вывод на экран дисплея информации о процессе, ввод запросов и параметров с функциональной клавиатуры, выдачу аварийной сигнализации, визуализацию результатов измерений и функционирования оборудования ГДКС;
• инженерной станции комплекса, реализованной на базе ноутбука, для загрузки в контроллеры комплекса программного проекта, обеспечивающего реализацию алгоритмов управления ГДКС;
• специализированного инженерного программного обеспечения "RSLogix5000", фирмы "Rockwell Automation Allen-Bradley", США, предназначенного для разработки программного проекта "GС2_4_87_5_35_KU1_WCRC_V1.ACD" и загрузки его в инженерную станцию;
• прикладное программное обеспечение панели "Panel View" и программное обеспечение "ControlLogix", фирмы "Rockwell Automation Allen-Bradley", США, предназначенного для конфигурации контроллеров и панели, обеспечения диагностики работы и алгоритмов управления оборудованием станции компрессорной центробежной 4ГЦ2-87/5-35-К. У1.
Комплекс обеспечивает измерение, вычисление, индикацию и автоматическое обновление данных измерений на экране ПТО, архивирование и вывод на печать следующих параметров при ведении технологического процесса ГДКС:
- давлений газа, масла, кПа, МПа;
- температуры газа, воздуха, масла, металла, °С;
- уровня масла, мм;
- виброскоростей, мм/с;
- виброперемещений, мкм;
- осевых сдвигов, мм.
Комплекс работает под управлением лицензионного программного обеспечения "RRSLogix5000", версия "V16.04.00(CPR 9) ".
Конфигурация программного проекта "GС2_4_87_5_35_KШ_WCRC_VLACD" на выполнена под задачи комплекса.
Программное обеспечение имеет уровень защиты "С", обеспечивающий применение однократно инсталлируемой версии проекта "GС2_4_87_5_35_KШ_WCRC_VLACD" на базе лицензионного ПО "RRSLogix5000", установленного в контроллеры и инженерную станцию измерительного комплекса.
Защита от несанкционированного изменения алгоритмов измерений, преобразования и вычисления параметров обеспечивается системой электронного паролирования доступа к интерфейсу ПО.
Метрологически значимые параметры настроек измерительных каналов и результатов измерений закрыты персональным паролем на вход в систему и расчетом контрольной суммой байтов ПО контроллера.
|    Наименование программного обеспечения  |    Идентификационное наименование ПО  |    Номер версии ПО  |    Цифровой идентификатор метрологически значимой части ПО  |    Алгоритм вычисления цифрового идентификатора  |
|    Программный проект на базе инженерного пакета "RRSLogix 5000"  |    '^С2 4 87 5 35 KU1 WCRC V 1.ACD"  |    "V16.04.00 (CPR 9)"  |    Контрольная сумма байтов ПО для измерительных модулей комплекса: Слот №2....D33B Слот №3....4FA5 Слот №4.. ..0520 Слот №5.. ..2612 Слот №6....993A Слот №7....00CD  |    Встроенное ПО, алгоритм проверки CRC 35  |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений "С" -согласно МИ 3286-2010.

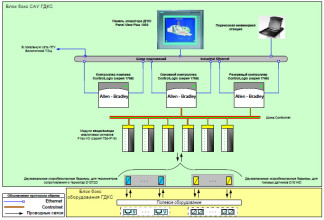

Структурная схема комплекса автоматизированного измерительно - управляющего «КИ - ГДКС - Вологотская ТЭЦ»
в составе САУ ГДКС Вологодской ТЭЦ
Блок бокс САУ ГДКС
В локальную сеть ПГУ Вологотской ТЭЦ
Шина приложений
-О-Р-
Industrial Ethernet
-Р-Р-
Контроллер помпажа ControlLogix (серия 1756)
Основной контроллер ControlLogix (серия 1756)
Резервный контроллер ControlLogix (серия 1756)
Шина Controlnet
Модули ввода/вывода аналоговых сигналов Flex I/О (серия1756-!Р16)
It
И
И
Двухканальные искробезопасные барьеры, для термометров сопротивления и термопар D1072D
|    Наименование характеристики  |    Значение характеристики  |
|    Количество измерительных модулей УСО типа "Control Logix" серии 1756 в составе комплекса, шт  |    7  |
|    Количество двухканальных барьеров искробезопасности - преобразователей измерительных серии D1000, в том числе: - преобразователей измерительных серии D1072D для термометров и термопар, шт - преобразователей измерительных серии D1014D для токовых датчиков  |    30 20  |
|    Количество измерительных преобразователей подключаемых на вход одного модуля серии, шт  |    до 16  |
|    Количество измерительных преобразователей со стандартным токовым выходом на входе комплекса, шт  |    27  |
|    Диапазон измерений унифицированных аналоговых сигналов измерительных преобразователей, мА  |    4.20  |
|    Количество измерительных преобразователей температуры, на входе комплекса, шт  |    37  |
|    Диапазоны измерений аналоговых сигналов по измерительным каналам температуры, в зависимости от типа преобразователя, °С: • термометры сопротивления • термопары Диапазоны измерений аналоговых сигналов по измерительным каналам давления, в зависимости от типа преобразователя, кПа: МПа Диапазоны измерений аналоговых сигналов по измерительным каналам уровня, мм Диапазоны измерений аналоговых сигналов по измерительным каналам виброконтроля, в зависимости от типа преобразователя: • виброскорости, мм/с • виброперемещения, мкм • осевого сдвига, мм  |    -50.200 0.150 0.400 0.6 0.400 0.25 0.125 -0,75.. +0,75  |
|    Пределы допускаемой приведенной погрешности, по каналам измерений давления, уровня, виброскорости, виброперемещения и осевых сдвигов, без учета погрешности первичных измерительных преобразователей, % Пределы допускаемой абсолютной погрешности, без учета погрешности первичных измерительных преобразователей, по каналам измерений температуры °С  |    ± 1,0 ± 1,0  |
|    Электропитание: напряжение постоянного тока, В  |    24  |
|    Режим работы  |    непрерывный, в условиях помещения  |
|    Температура окружающей среды, °С  |    0 0  |
|    Относительная влажность, при температуре 25 °С, %  |    3 О 8 О  |
|    Атмосферное давление, кПа  |    84.107  |
|    Наименование  |    Обозначение, тип  |    Количество, шт.  |
|    1.Комплекс измерительновычислительный и управляющий на базе платформы LogiX"  |    Модули аналогового ввода "Control Logix" серии 1756 Управляющие контроллеры и контроллеры помпажа типа "Control Logix" серии 1756 барьеры искробезопасности - преобразователей измерительных серии D1000 Сетевое оборудование  |    1 компл. Согласно проектной документации.  |
|    2. Инженерная станция  |    ПЭВМ-ноутбук  |    1 компл. Согласно проектной документации  |
|    3.Рабочие панель оператора комплекса  |    Панель оператора PANELVIEW Plus 1000 цветная, порт Ethernet, 128MB, Keypad / Touch, 24 VDC  |    1  |
|    Комплект стандартного программного обеспечения: инженерной станций комплекса  |    Windows Server 2003 Enterprise Edition Windows XP SP3  |    1 компл. 1 компл.  |
|    1. Комплект специализированного ПО "Комплекс автоматизированный измерительный "КИ-ГДКС-Вологодская ТЭЦ" 2. Прикладное ПО, для конфигурации контроллеров и панели  |    Программный проект "G02_4_87_5_35_KU1_WCRC_V1.ACD" на базе ПО "RSLogix5000", сконфигурированный под задачи ГДКС Вологодской ТЭЦ ПО "ControlLogix" ПО "Panel View" А  |    1 компл.  |
|    3. Комплект эксплуатационной документации, в том числе: Руководство по эксплуатации Методика поверки Формуляр  |    1.470.027 РЭ. ч.1 1.470.027 РЭ ч.2 1.470.027 МП 1.470.027 ФО  |    1 компл.  |
наносится типографским способом на титульные листы эксплуатационной документации.
осуществляется в соответствии с методикой 1.470.027 МП "ГСИ. Комплекс автоматизированный измерительно-управляющий "КИ-ГДКС-Вологодская ТЭЦ". Методика поверки", утвержденной ФГУП "ВНИИМС" в декабре 2013 г.
Основное поверочное оборудование:
- калибратор электрических сигналов CSC200R. Диапазон генерирования сопротивления 5.. ..400 Ом, погрешность ± (0,025 % показаний + 0,5 Ом);
- калибратор тока "мАса!-^1, диапазон генерирования тока 0.24 мА, пределы основной погрешности ± 0,05 % ВПИ.
изложены в документе "Руководство по эксплуатации ч.2 Техническое описание"
" Комплекс автоматизированный измерительно-управляющий "КИ-ГДКС-Вологодская ТЭЦ" 1.470.027 РЭ.
Нормативные и технические документы, устанавливающие требования к комплексу автоматизированному измерительно-управляющему "КИ-ГДКС-Вологодская ТЭЦ”
1. ГОСТ Р 8.596-2002 ГСИ. Метрологическое обеспечение измерительных систем. Основные положения.
2. Техническое задание. СНГ-ИА.648.РП - АТХ.ТЗ.01 "Автоматизированная система управления технологическими процессами Вологодская ПГУ-110"
- осуществление производственного контроля за соблюдением установленных законодательством Российской Федерации требований промышленной безопасности к эксплуатации опасного производственного объекта
| Зарегистрировано поверок | 1 |
| Поверителей | 1 |
