| Номер в госреестре | 56510-14 |
| Наименование СИ | Система измерения объемного расхода сточных вод "Кировская керамика" |
| Изготовитель | ЗАО "Кировская керамика", г.Киров |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 4 года |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Система измерения объемного расхода сточных вод «Кировская керамика» Назначение средства измерений
Система измерения объемного расхода сточных вод «Кировская керамика» предназначена для измерений объемного расхода жидкости, в том числе сточных вод в безнапорном трубопроводе с поперечным сечением круглой формы.
Принцип действия системы измерения объемного расхода сточных вод «Кировская керамика» заключается в бесконтактном измерении уровня жидкости в безнапорном трубопроводе с поперечным сечением круглой формы, пересчете его в значения объемного расхода по заданной зависимости расход/уровень, в соответствии с методикой измерения МИ 2220-13 «ГСИ. Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа».
Система измерения объемного расхода сточных вод «Кировская керамика» состоит из измерительного участка трубопровода круглого сечения и расходомера с интегратором акустического «ЭХО-Р-02» (Госреестр № 21807-06).
Система измерения объемного расхода сточных вод «Кировская керамика» спроектирована для конкретного объекта. Монтаж и наладка системы осуществлена непосредственно на объекте эксплуатации в соответствии с проектной документацией и эксплуатационными документами ее компонентов.
Рисунок 1 - Общий вид участка измерительного трубопровода с установленным на нем акустическим преобразователем АП-13.

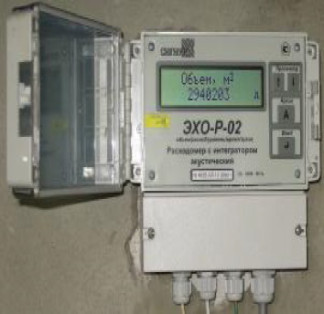

Рисунок 2 - Общий вид преобразователя передающего измерительного ППИ-Р расходомера с интегратором акустического «ЭХО-Р-02».
Основные функции ПО:
- формирование зондирующего импульса;
- цифровая обработка принятого сигнала;
- вычисление уровня;
- расчет значения мгновенного расхода;
- интегрирование мгновенного расхода в объем.
Идентификационные данные ПО приведены в таблице 1.
Таблица 1
| Наименование ПО | Идентификационное наименование ПО | Номер версии (идентификационный номер) ПО | Цифровой идентификатор ПО (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора ПО |
| ЭХО-Р | ЭХО-Р | 4.5 | 0х3Б82 | CRC-16 |
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню защиты «А» в соответствии с МИ 3286-2010.
Основные метрологические и технические характеристики приведены в таблице 2. Таблица 2
| Наименование характеристики | Значение |
| Диапазон измерения уровня жидкости при измерении расхода, м | 0 - 0,2 |
| Максимальное значение объемного расхода жидкости, м /ч | 533,19 |
| Пределы допускаемой относительной погрешности измерения объемного расхода и объема жидкости в диапазоне изменения уровня от 20 до 100 %, % | ± 4,0 |
| Пределы допускаемой приведенной погрешности измерения объемного расхода и объема жидкости в диапазоне изменения уровня от 0 до 20 %, % | ± 4,0 |
| Характеристики измерительного участка трубопровода круглого сечения: - диаметр измерительного сечения D, м | 0,4 |
| - максимальное значение уровня заполнения Hmax, м | 0,2 |
| Условия эксплуатации средств измерений: - температура окружающего воздуха, °С: для ИИИ-Р для АП-13 - атмосферное давление, кПа - относительная влажность, %, не более | от минус 20 до плюс 50 от минус 30 до плюс 50 от 84,0 до 106,7 80 при 30 °С |
| Диапазон температуры измеряемой среды, °С | от 0 до 50 |
| Напряжение электропитания частотой (50±1) Гц, В | +10 % 220 -15 % |
| Средний срок службы, лет, не менее | 10 |
наносится на титульные листы руководства по эксплуатации и паспорта системы измерения объемного расхода сточных вод «Кировская керамика» типографским способом.
Таблица 3
| № п/п | Наименование | Кол-во |
| 1 | Система измерения объемного расхода сточных вод «Кировская керамика» | 1 шт. |
| 2 | Руководство по эксплуатации «Система измерения объемного расхода сточных вод «Кировская керамика»» | 1 экз. |
| 3 | Паспорт | 1 экз. |
| 4 | Методика поверки МП РТ 1659-2013 «Система измерения объемного расхода сточных вод «Кировская керамика» | 1 экз. |
осуществляется по документу МП РТ 1659-2013 «Система измерения объемного расхода сточных вод «Кировская керамика». Методика поверки», утвержденному ГЦИ СИ ФБУ «Ростест-Москва» 10 декабря 2013 г.
Перечень средств измерений, применяемых при поверке:
- рулетка измерительная металлическая Р30У2К ГОСТ 7502-98;
- рейка нивелирная телескопическая ГОСТ 10528-90.
изложены в руководстве по эксплуатации «Система измерения объемного расхода сточных вод «Кировская керамика». Руководство по эксплуатации».
Нормативные документы, устанавливающие требования к системе измерения объемного расхода сточных вод «Кировская Керамика»
ГОСТ Р 8.477-82. ГСИ. Государственная поверочная схема для средств измерений уровня жидкости.
МИ 2220-13. ГСИ. Расход и объем сточной жидкости. Методика измерений в безнапорных водоводах по уровню заполнения с предварительной калибровкой измерительного створа.
Осуществление торговли и товарообменных операций.
