| Номер в госреестре | 56462-14 |
| Наименование СИ | Регистраторы цифровые сейсмические |
| Обозначение типа СИ | Reftek-130, Reftek-130B |
| Изготовитель | "Refraction Technology, Inc.", США |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |

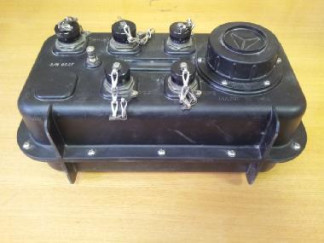

Регистраторы цифровые сейсмические Reftek-130, Reftek-130B (далее - приборы) предназначены для измерений напряжения, поступающего с выходов сейсмоприемников, и регистрации измерительной информации в цифровом виде.
Принцип действия приборов основан на аналого-цифровом преобразовании сигналов, поступающих с выходов сейсмоприемников в виде напряжения переменного тока, с последующей регистрацией измерительной информации в виде файлов, удобных для обработки на ПЭВМ.
В состав приборов входят следующие основные модули: коммуникационный модуль; модуль хранения данных; модуль аналого-цифрового преобразователя на основе 24-х разрядного АЦП; модуль контроля сейсмоприемников; модуль центрального процессора; модуль GPS.
Модульная конструкция аппаратного и программного обеспечения позволяет перенастраивать приборы для регистрации различных типов данных, в том числе:
- сейсмических данных от землетрясений и микросейсмических событий в местном, региональном и телесейсмических масштабах;
- афтершоков;
- сигналов от взрывов и других искусственных источников;
- сейсмических шумов.
Запись измерительной информации производится на две съемные карты памяти типа Compact Flash.
Управление приборами и обработка результатов измерений осуществляется с помощью внешней ПЭВМ с использованием специализированного программного обеспечения (ПО).
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
Идентификационные данные программного обеспечения представлены в таблице 1.
Таблица 1.
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Программа управления процессом измерений | Seismic Network Device Profiler -Configurator | v.0.0.8 | 64Е78Е9FF7Е782D3 B4CD3Е09CD5023C A30955AEF825AEF C9B7853C4B126845 59 | По ГОСТ Р 34.11-94 |
Метрологические и технические характеристики приведены в Таблице 2.
Таблица 2.
| Наименование характеристики | Значение |
| Диапазон измерений напряжения переменного тока, В | от 0 до 5 |
| Пределы допускаемой погрешности измерений напряжения переменного тока, В | ±1% |
| Диапазон рабочих частот, Гц | от 0,1 до 50 |
| Уровень собственных шумов при частоте оцифровки 200 Гц, мкВ | 1,6 |
| Тактовая частота, кГц | 256 |
| Число каналов: - Reftek 130 - Reftek 130B | 6 3 |
| Число разрядов | 24 |
| Габаритные размеры (ширинахвысотахглубина), м, не более | 0,14 х 0,2 х 0,36 |
| Масса, кг, не более | 2 |
| Напряжение питания от сети постоянного тока, В | от 10 до 16 |
| Потребляемая мощность, В А, не более | 1,4 |
| Условия эксплуатации: - температура окружающей среды, °С | от минус 20 до 60 |
Знак утверждения типа наносится в виде наклейки на прибор и титульный лист технической документации фирмы-изготовителя типографским способом.
В комплект поставки входят: регистратор цифровой сейсмический Reftek-130 (Reftek-130B), программное обеспечение на CD, техническая документация фирмы-изготовителя.
осуществляется по документу «Регистраторы цифровые сейсмические Reftek-130, Reftek-130B», утвержденному руководителем ГЦИ СИ ОАО «НИЦПВ» в декабре 2013 г.
Средства поверки: калибратор-вольтметр универсальный Н4-12 (Госреестр № 37463-08).
Регистратор цифровой сейсмической Reftek-130, Reftek-130B. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к регистраторам цифровым сейсмическим Reftek-130, Reftek-130B
Техническая документация фирмы-изготовителя.
