| Номер в госреестре | 56341-14 |
| Наименование СИ | Уровнемеры |
| Обозначение типа СИ | LLT-RR |
| Изготовитель | ООО "РивалКом", г.Набережные Челны |
| Год регистрации | 2014 |
| Срок свидетельства | 24.01.2019 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Уровнемеры LLT-RR предназначены для контактного измерения уровня, раздела фаз жидкостей, паст, шламов, пульп и различных сыпучих материалов.
Принцип работы уровнемеров LLT-RR основан на методе импульсной рефлектометрии: по волноводу посылают зондирующий импульс и измеряют интервал времени двойного пробега этого импульса до места неоднородности волнового сопротивления (границы раздела веществ с разной диэлектрической проницаемостью). Уровень продукта определяется как разность значения высоты установки уровнемера и измеренного расстояния.
Уровнемеры LLT-RR состоят и следующих функциональных блоков:
- приёмо-передающего устройства с волноводом, формирующего, излучающего и принимающего радиочастотные импульсы;
- измерительного преобразователя (конвертора), выполняющего измерение интервала времени и по измеренному значению расстояния до поверхности и значению базовой высоты резервуара вычисляющего уровень и объём среды (при наличии градуировочной таблицы);
- встроенного индикатора (при наличии), отображающего измеренные величины. Измеренные данные передаются в систему верхнего уровня по токовому сигналу
4 ^ 20 мА + HART или по протоколам Profibus PA/DP, Foundation Fieldbus.
Уровнемеры LLT-RR имеют следующие исполнения:
- с жёстким чувствительным элементом (ЧЭ);
- с гибким чувствительным элементом.
с
а) б)

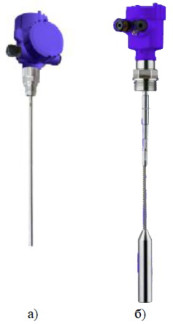

Рисунок 1 - Общий вид уровнемеров LLT-RR: а) с жёстким чувствительным элементом,
б) с гибким чувствительным элементом.
Пломбировка уровнемеров LLT-RR не предусмотрена.
Внутреннее ПО реализует функции расчёта расстояния до поверхности среды, уровня, объёма, цифро-аналоговое преобразование измеренных величин в токовое значение на выходе, а также вывод данных на индикатор и через цифровые интерфейсы.
Уровень защиты ПО уровнемеров LLT-RR от непреднамеренных и преднамеренных изменений «А» по МИ 3286-2010.
Таблица 1- Идентификационные данные программного обеспечения
| Наименование ПО | Идентификационное наименование ПО | Номер версии ПО | Цифровой идентификатор ПО (контрольная сумма) | Алгоритм вычисления цифрового идентификатора ПО |
| Внутреннее ПО | RV-RR/H1.0.0 | 1.00.А | 0xEC71 | CRC16 |
Таблица 2 - Метрологические и технические характеристики
| Наименование параметра | Значение | |
| с жёстким ЧЭ | с гибким ЧЭ | |
| Диапазон измерений расстояния до поверхности среды (уровня), мм | 20 - 12000 | 20 - 45000 |
| Пределы допускаемой абсолютной погрешности измерений расстояния (уровня) до 10 м, мм | ±3 | |
| Пределы допускаемой относительной погрешности измерений расстояния (уровня) свыше 10 м, % | ±0,03 | |
| Нижняя зона нечувствительности, мм | 20 | |
| Давление измеряемой среды, МПа, не более | 40 | |
| Температура измеряемой среды, °С | от минус 60 до плюс 450 | |
| Габаритные размеры электронного блока, мм, не более | 120x50x150 | |
| Масса уровнемера, кг, не более | 150 | |
| Условия эксплуатации: - температура окружающей среды, °С; - относительная влажность при 35 °С, %; - атмосферное давление, кПа | от минус 60 до плюс 85 до 95 от 61,3 до 106,7 | |
наносят на шильдик уровнемеров LLT-RR методом фотохимического травления или лазерной гравировкой и титульный лист руководства по эксплуатации типографским способом.
Таблица 3 - Комплектность средства измерений
| Наименование | Количество |
| Уровнемер LLT-RR | 1 |
| Руководство по эксплуатации | 1 |
Сведения отсутствуют.
осуществляется по документу ГОСТ Р 8.660-2009 «ГСИ. Уровнемеры промышленного применения. Методика поверки».
При поверке применяются следующие средства измерений:
- установка для поверки уровнемеров, ПГ ±1 мм;
- рулетка измерительная металлическая Р50Н2К ГОСТ 7502-98.
Нормативные и технические документы, устанавливающие требования к уровнемерам LLT-RR
ТУ 4214-002-93067824-2013 «Уровнемеры LLT. Технические условия».
ГОСТ 8.477-82 «ГСИ. Государственная поверочная схема для средств измерений уровня жидкости».
Осуществление торговли и товарообменных операций.
| Зарегистрировано поверок | 6 |
| Поверителей | 2 |
| Актуальность данных | 07.12.2024 |
