Анализаторы газа BUTOX ST400EC, 56251-14

Назначение

Анализаторы газа BUTOX ST400EC предназначены для измерения объемной доли оксида углерода в воздухе рабочей зоны.

Описание

Анализаторы газа BUTOX ST400EC (далее - анализаторы) представляют собой стационарные одноканальные приборы непрерывного действия.

Принцип действия анализаторов - электрохимический.

Способ отбора пробы - диффузионный.

Конструктивно анализаторы выполнены одноблочными. Материал корпуса хромированный ABS пластик. Внутри корпуса находится печатная плата с электронными компонентами.

Градуировка анализаторов осуществляется путем вращения потенциометров “НУЛЬ” и “ДИАПАЗОН ИЗМЕРЕНИЯ”, находящихся на печатной плате.

Анализаторы обеспечивают выдачу унифицированного выходного аналогового токового сигнала (4-20) мА.

Анализаторы являются аналоговыми устройствами и не содержат микропроцессоров со встроенным программным обеспечением. Формирование выходного сигнала осуществляется операционными усилителями.

Анализаторы выполнены во взрывозащищенном исполнении, маркировка взрывозащиты 0ExiaIIC T6.

Степень защиты корпуса анализатора от доступа к опасным частям и от попадания внешних твердых предметов и воды по ГОСТ 14254-96 IP54.

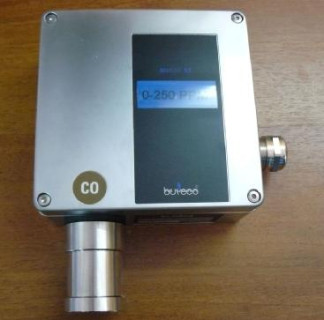

Внешний вид анализаторов приведен на рисунке 1.

Технические характеристики

1) Диапазоны показаний, диапазоны измерений и пределы допускаемой основной погрешности анализаторов приведены в таблице 1.

Таблица 1

2)    Пределы допускаемой вариации выходного сигнала, в долях от пределов допускаемой основной погрешности    0,5.

3)    Пределы допускаемой дополнительной погрешности от влияния изменения температуры окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10°С от температуры определения основной погрешности, в долях от пределов допускаемой основной погрешности    0,5.

4)    Пределы допускаемой дополнительной погрешности от влияния изменения влажности окружающей и анализируемой сред в рабочих условиях эксплуатации на каждые 10 % от влажности при определении основной погрешности, в долях от пределов допускаемой основной погрешности    0,5.

5)    Время прогрева анализатора, мин, не более    3.

6)    Предел допускаемого времени установления показаний Т0,9д, с    30.

7)    Интервал работы анализатора без корректировки показаний, мес    12.

8)    Габаритные размеры анализатора

(длина х высота х ширина), мм, не более    55*145x175.

9)    Масса анализатора, кг, не более    0,5.

10)    Функция преобразования для унифицированного выходного токового сигнала (4-20) мА должна иметь вид

1ы = 10 + k • Сех ,    (!)

где 1еых - значение выходного унифицированного токового сигнала, мА;

I0    - значение выходного унифицированного токового сигнала, соответствую

щее нижнему пределу диапазона показаний содержания определяемого компонента, мА;

k    - коэффициент преобразования, k = 16/Се (Се - верхняя граница диапазона

показаний, объемная доля, млн-1);

Свх - значение содержания определяемого компонента на входе анализатора,

объемная доля, млн-1.

11)    Электрическое питание осуществляется постоянным током

напряжением, В    от 12 до 30.

12)    Потребляемая мощность, В-А, не более    3.

13)    Средний срок службы, лет    3.

14)    Средняя наработка на отказ, ч    30000.

Условия эксплуатации

-    диапазон температур окружающей среды, оС    от минус 40 до плюс 60;

-    диапазон относительной влажности воздуха при температуре 40 оС (без конденсации влаги), %    от 0 до 99

-    диапазон атмосферного давления, кПа    от 80 до 110

Знак утверждения типа

Знак утверждения типа наносится типографским способом на титульный лист руководства по эксплуатации и на корпус анализатора в виде таблички.

Комплектность

Комплект поставки анализатора приведен в таблице 2.

Таблица 2

Поверка

осуществляется по документу МП 242-1543-2013 «Анализаторы газа BUTOX ST400EC. Методика поверки», разработанному и утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И.Менделеева» 08 апреля 2013 г.

Основные средства поверки:

-    поверочный нулевой газ (ПНГ) - воздух марки Б по ТУ 6-21-5-82 в баллонах под давлением;

-    стандартные образцы состава газовые смеси оксид углерода - воздух (ГСО 3843-87, 9792-2011, 3850-87), выпускаемые по ТУ 6-16-2956-92 в баллонах под давлением.

Сведения о методах измерений

приведены в документе «Анализаторы газа BUTOX ST400EC. Руководство по эксплуатации», 2008 г.

Лист № 4 Всего листов 4

Нормативные и технические документы, устанавливающие требования к анализаторам газа BUTOX ST400EC

1    ГОСТ 13320-81 Газоанализаторы промышленные автоматические. Общие технические условия.

2    ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.

3    ГОСТ 8.578-2008 ГСИ Государственная поверочная схема для средств измерений содержания компонентов в газовых средах.

4    ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарногигиенические требования к воздуху рабочей зоны.

5    Техническая документация фирмы «BUVECO Gasdetection BV».

Рекомендации к применению

- при выполнении работ по обеспечению безопасных условий и охраны труда.
