| Номер в госреестре | 56187-14 |
| Наименование СИ | Масс-спектрометры времяпролетные с газоразрядной ионизацией |
| Обозначение типа СИ | Люмас-30 |
| Изготовитель | ООО "Люмасс", г.С.-Петербург |
| Год регистрации | 2014 |
| Срок свидетельства | 17.01.2019 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Масс-спектрометры времяпролетные с газоразрядной ионизацией «Люмас-30» (в дальнейшем - масс-спектрометры) предназначены для измерения содержания различных элементов в твердотельных монолитных и многослойных пробах.
Принцип действия масс-спектрометров основан на распылении и ионизации твердых проб в импульсном тлеющем разряде в полом катоде и регистрации образовавшихся ионов методом времяпролетной масс-спектрометрии с ортогональным вводом ионов. Выходными сигналами масс-спектрометров являются массовое число изотопной компоненты и ее интенсивность, использующиеся для качественной идентификации и количественного определения содержания элементов в анализируемом образце.
Масс-спектрометры состоят из следующих основных систем: источника ионов (комбинированного полого катода), системы фокусировки ионного пучка, выталкивающего блока, высоковольтной дрейфовой трубы, в которой происходит пространственно-временное разделение ионов по времени пролета в зависимости от соотношения m/z, масс-рефлектрона, системы детектирования и обработки сигнала. Необходимый для работы масс-спектрометров вакуум создается и поддерживается при помощи высоковакуумных насосов. Управление работой масс-спектрометров, регистрация выходных сигналов и обработка результатов измерений производится при помощи персонального компьютера.

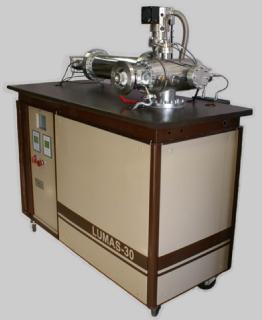

По назначению масс-спектрометры являются лабораторными (стационарными); по уровню автоматизации - автоматизированные; по видам источников питания - с сетевым питанием; по режиму работы - циклического действия. Внешний вид масс-спектрометров приведен на рис.1.
Всего листов 4
Масс-спектрометры оснащены автономным ПО для управляющего компьютера, которое управляет работой прибора и отображает, обрабатывает и хранит полученные данные.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный номер) программного обеспечения | Цифровой идентификатор программного обеспечения | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| Lumas30 | Lumas30.exe | 5.1.100 и выше | 928c25d709a521bab52b af762db1 | SHA256 |
К метрологически значимой части ПО «Lumas30» относится исполняемый файл Lu-mas30.exe.
Метрологически значимая часть ПО выполняет следующие функции:
- сбор и обработка данных, поступающих с детектора масс-спектрометра;
- создание и хранение файлов методов измерений и файлов спектров масс;
- градуировка масс-спектрометра и вычисление результатов измерений;
- сохранение результатов измерений на жестком диске персонального компьютера;
- создание отчетов по результатам измерений.
Уровень защиты ПО от непреднамеренных и преднамеренных изменений соответствует уровню С по МИ 3286-2010. Влияние ПО на метрологические характеристики учтено при нормировании последних.
| Диапазон массовых чисел, а.е.м. | от 1 до 250 |
| Разрешающая способность (М/ДМ, на уровне 10 % от максимальной интенсивности во всем диапазоне масс), не менее | 320 |
| Относительное СКО выходного сигнала1 (n =6), %, не более | 6 |
| Чувствительность2 (при регистрации 1-106 спектров), ионов/(млн-1), не менее: - для сурьмы - для свинца | 10 7 |
| Время установления рабочего режима, мин, не более | 60 |
| Время непрерывной работы масс-спектрометра, ч, не менее | 8 |
| Габаритные размеры (ДхШхВ), мм, не более | 1200x870x390 |
1 Выходным сигналом являются результаты регистрации интенсивности линий (при записи 106 спектров) сурьмы и свинца в стандартном образце состава меди ГСО 3519-86 (массовая доля свинца 0,081 %, массовая доля сурьмы 0,081 %).
2 По сурьме и свинцу в стандартном образце состава меди ГСО 3519-86.
| Масса, кг, не более | 225 |
| Потребляемая мощность, кВ-А, не более | 1,5 |
| Наработка на отказ, ч, не менее | 2500 |
| Средний срок службы масс-спектрометра, лет | 5 |
| Условия эксплуатации: -температура окружающего воздуха, °С - относительная влажность воздуха (при температуре 25 °С), %, не более - атмосферное давление, кПа | от 15 до 25 80 от 84 до 106,7 |
| Электрическое питание: трехфазная сеть переменного тока напряжением 380/220 В ± 10 % частотой 50 ± 1 Гц. | |
Знак утверждения типа наносится на лицевую панель масс-спектрометров в виде наклейки и титульный лист Руководства по эксплуатации методом компьютерной графики.
| Наименование | Количество |
| Масс-спектрометр «Люмас-30» | 1 шт. |
| Программное обеспечение «Lumas30» (на CD) | 1 к-т |
| Комплект стандартных образцов состава меди для поверки анализатора | 1 к-т |
| Комплект держателей пробы | 1 к-т |
| Комплект ЗИП | 1 к-т |
| Руководство по эксплуатации | 1 экз. |
| Формуляр | 1 экз. |
| Методика поверки | 1 экз. |
Осуществляется по документу МП-242-1648-2013 «Масс-спектрометры времяпролетные с газоразрядной ионизацией «Люмас-30». Методика поверки», утвержденному ГЦИ СИ ФГУП «ВНИИМ им. Д.И. Менделеева» 25.09.2013 года.
Основные средства поверки: Государственный стандартный образец состава меди 351986 (массовая доля свинца 0,081 %, ПГ ± 0,007 %, массовая доля сурьмы 0,081 %, ПГ ± 0,007 %).
приведены в документе Масс-спектрометры времяпролётные с газоразрядной ионизацией «Люмас-30».Руководство по эксплуатации, 2013 г.
Лист № 4 Всего листов 4
Нормативные и технические документы, устанавливающие требования к масс-спектрометрам времяпролётным с газоразрядной ионизацией «Люмас-30»
ТУ 4215-050-82154626-2013 «Масс-спектрометры времяпролётные с газоразрядной ионизацией «Люмас-30». Технические условия».
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов обязательным требованиям, установленным законодательством Российской Федерации.
