| Номер в госреестре | 56144-14 |
| Наименование СИ | Система измерения и регулирования скорости вращения |
| Обозначение типа СИ | SC 900 |
| Изготовитель | "New Autec GmbH", Германия |
| Год регистрации | 2014 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
ОПИСАНИЕ ТИПА СРЕДСТВА ИЗМЕРЕНИЙ Система измерения и регулирования скорости вращения SC 900 Назначение средства измерений
Система измерения и регулирования скорости вращения SC 900 (далее система) представляет собой электронную систему, обеспечивающую измерение скорости вращения и выработку управляющего сигнала на органы регулирования частоты вращения вала насосного агрегата, а также сравнение измеренных параметров с задаваемыми пороговыми значениями (предупредительными и аварийными уставками).
Принцип работы системы основан на осуществлении приема, усилении и преобразовании аналоговой информации от датчиков скорости вращения, формировании аналоговых сигналов и обмене информацией с персональным компьютером.
Система работает с преобразователями скорости вращения NCB5-18GM40-N0 (г/реестр № 55533-13) фирмы «New Autec GmbH», Германия.
Система состоит из блока приема и обработки информации и встроенного блока управления и индикации.
Система установлена на ОАО «Г азпром нефтехим Салават» (Республика Башкортостан, г. Салават).

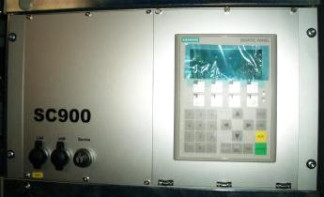

Внешний вид системы измерения и регулирования скорости вращения SC 900 приведен на рисунке 1.
Программное обеспечение (ПО) служит для удаленного регулирования скорости вращения вала насосного агрегата, подготовки отчетов, анализа данных. ПО представляет собой сервисное (фирменное) программное обеспечение, которое поставляется совместно с системой.
| Наименование программного обеспечения | Идентификационное наименование программного обеспечения | Номер версии (идентификационный но-мер)про-граммного обеспечения | Цифровой идентификатор программного обеспечения (контрольная сумма исполняемого кода) | Алгоритм вычисления цифрового идентификатора программного обеспечения |
| SICOMP RMOS3 | RT LAUFZEITLIZENZ | V 3.40 | - | - |
| BSP-SIMATIC PC | RT RMOS3 LAUFZEITLIZENZ | V2.X | - | - |
Защита программы от преднамеренного воздействия обеспечивается тем, что пользователь не имеет возможности изменять команды программы, обеспечивающие управление процессом измерений. Метрологически значимая часть программного обеспечения является неизменной. Система с установленным ПО находится в запирающемся шкафу, что исключает возможность несанкционированного физического воздействия на ПО с использованием внешних носителей информации.
Защита программного обеспечения от непреднамеренных и преднамеренных изменений соответствует уровню «С» по МИ 3286-2010.
| Диапазон измерения скорости вращения, об/мин | от 0 до 3 880 |
| Пределы допускаемой относительной погрешности при измерении скорости вращения, % | ±1 |
| Диапазон входного напряжения, В | от 21 до 30 |
| Условия эксплуатации: - диапазон рабочих температур, °С | от 0 до 50 |
| Напряжение питания постоянного тока, В | от 21 до 30 |
| Габаритные размеры (длина х ширина х высота), мм | 483x266x242 |
| Масса, кг, не более | 10 |
Знак утверждения типа наносится на корпус системы методом наклейки и на руководство по эксплуатации типографским способом.
Система измерения и регулирования скорости вращения SC 900
(зав. № 110809.1) 1 шт.
Руководство по эксплуатации 1 экз.
Методика поверки 1 экз.
Всего листов 3
осуществляется по документу МП 56144-14 «Системы измерения и регулирования скорости вращения SC 900 фирмы «New Autec GmbH», Германия. Методика поверки», разработанному и утвержденному ФГУП «ВНИИМС» в августе 2013 г.
Основные средства поверки: генератор сигналов сложной формы со сверхнизким уровнем искажений DS 360 (г/р № 45344-10); мультиметр цифровой Agilent 34411А (г/р № 33921-07).
Руководство по эксплуатации «Система измерения и регулирования скорости вращения SC 900», глава 2.6.
Нормативные и технические документы, устанавливающие требования к системам измерения и регулирования скорости вращения SC 900
Техническая документация фирмы «New Autec GmbH», Германия.
Выполнение измерений, предусмотренных законодательством Российской Федерации о техническом регулировании.
