Датчики силы НТ048, 55806-13

Назначение

Датчики силы НТ 048 (далее - датчики) предназначены для измерения силы сжатия.

Описание

Основным узлом датчика является чувствительный элемент (ЧЭ), состоящий из элемента упругого, выполненного в виде полого цилиндра, на рабочей поверхности которого крепятся тензорезисторы и блок электроники (БЭ). От механических повреждений ЧЭ защищен кожухом, который крепится к ЧЭ при помощи сварки. Для крепления на объекте датчик имеет в основании выступ с наружной резьбой М64х3-6Н

Тензорезисторы смонтированы в два моста Уинстона с двумя тензорезисторами на плечо сопротивления. При воздействии на датчик измеряемой силы деформируется рабочая часть ЧЭ. Деформация упругой части воспринимается тензорезисторами и преобразуется в изменение сопротивлений тензорезисторов, что приводит к изменению выходного сигнала мостовой схемы. БЭ передает на выход датчика: аналоговый сигнал и преобразованный в цифровую форму выходной сигнал.

Датчик имеет элементы балансировки мостовой схемы и температурной компенсации работы тензомоста.

Для подачи питания и съема выходного сигнала используется разъем вилка РС3-19-1-3-В ГЕО.364.215 ТУ

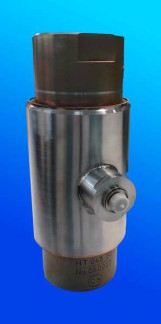

Общий вид датчика НТ 048 приведен на рисунке 1, габаритные и установочные размеры - на рисунке 2.

Технические характеристики

Диапазоны измерений, кН (тс)

0 - 490 (0 - 50),

0 - 980 (0 - 100) 740 ± 21 700 ± 21 от минус 0,1 до 0,1

(1,5±0,15)

0,25

50

Входное сопротивление мостовых схем, Ом Выходное сопротивление мостовых схем, Ом Начальный коэффициент передачи (НКП), мВ/В Рабочий коэффициент передачи при номинальной нагруз ке Рном = 980 кН (100 тс), мВ/В Категория точности по ГОСТ 28836 Масса, кг, не более

Знак утверждения типа

Знак утверждения типа наносится на титульных листах эксплуатационной документации.

Комплектность

В комплект поставки входят:

Датчик силы НТ 048;

Формуляр СДАИ.404179.034ФО;

Руководство по эксплуатации СДАИ. 404179.034РЭ.

Поверка

Поверка осуществляется по методике СДАИ. 404179.034МП, утвержденной руководителем ГЦИ СИ ОАО «НИИФИ» 11.11. 2013 г.

Средства поверки: индикатор часового типа ИЧ-10 (диапазон измерений (0-10) мм, погрешность измерений ±0,01 мм), источник питания постоянного тока Б5-45 (диапазон задаваемых напряжений от 0,1 до49,9 В, погрешность ±(0,5 %иуст + 0,1%итах)В), прибор комбинированный цифровой Щ 300 (диапазон измеряемого напряжения от 0,1 мкВ до 1кВ, класс точности (0,1/0,02 - 1,5/0,5), машина силозадающая образцовая ДО2-100 (диапазон задаваемых усилий от 0 до 100 тс, погрешность ±0,2 %), датчик силы эталонный ДЭТС-1 (диапазон от 10 до 100 тс, приведенная погрешность ±0,02 %).

Сведения о методах измерений

Методика измерений содержится в руководстве по эксплуатации СДАИ.404179.034РЭ.

Нормативные и технические документы, устанавливающие требования к датчикам силы НТ 048

Технические условия СДАИ.404179.034ТУ.

Рекомендации к применению

Измерения, предусмотренные законодательством Российской Федерации о техническом регулировании.
