| Номер в госреестре | 55803-13 |
| Наименование СИ | Каналы измерительные динамических нагрузок АР1015 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
| Номер в госреестре | 55803-13 |
| Наименование СИ | Каналы измерительные динамических нагрузок АР1015 |
| Изготовитель | ООО "ГлобалТест", г.Саров |
| Год регистрации | 2013 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Каналы измерительные динамических нагрузок АР1015 (далее - каналы), предназначены для измерений динамических нагрузок (силы).
Область применения: измерение и регистрация динамических нагрузок (силы) при испытаниях средств индивидуальной защиты головы в соответствии с требованиями ГОСТ Р 12.4.207-99 «ССБТ. Каски защитные. Общие технические требования. Методы испытаний», а также в различных областях промышленности и лабораторных исследованиях.
Конструктивно канал состоит из серийно выпускаемых приборов: пьезоэлектрического датчика силы АС20 (далее - датчик) и усилителя заряда AQ02 (далее - усилитель).
Принцип действия датчика основан на использовании прямого пьезоэлектрического эффекта. Генерируемый датчиком электрический заряд пропорционален силе, воздействующей на датчик. Усилитель преобразует высокоимпедансный сигнал заряда датчика в низкоимпедансный сигнал напряжения.

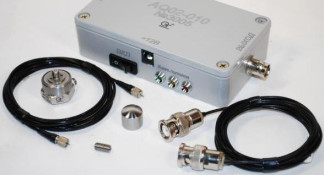

Внешний вид канала представлен на рисунке 1.
| Диапазон измерений динамических нагрузок, Н: - силы сжатия - силы растяжения длительностью от 0,1 до 5 мс | от 0 до 5000; от 0 до 1000 |
| Пределы допускаемой основной относительной погрешности канала при измерении динамических нагрузок, % | ± 10 |
| Коэффициент преобразования канала, мВ/Н | 1,0 ± 0,1 |
| Полярность выходного сигнала динамических нагрузок: - силы сжатия | положительная; |
| - силы растяжения | отрицательная |
| Датчик в составе канала прочен к воздействию импульса силы сжатия длительностью от 50 до 200 мкс и амплитудой, кН, не более | 50 |
| Частота собственного резонанса, кГц, не менее | 25 |
| Уровень СКЗ собственного шума, Н, не более | 5-10-3 |
| Выходное сопротивление, Ом, не более | 10 |
| Ток потребления, мА, не более | 30 |
| Питание, В: - от внешнего источника напряжения постоянного тока | 12 ± 0,5 |
| - от внутренних аккумуляторов типа «Крона», не менее | 8,4 |
| Степень защиты от внешних воздействий: - датчика | IP64; |
| - усилителя | IP62 |
| Масса, кг, не более: - датчика | 0,035; |
| - усилителя | 0,3 |
| Габаритные размеры, мм, не более: - диаметр датчика | 22; |
| - ширина датчика (диаметр с разъемом) | 23; |
| - высота датчика | 21; |
| - длина усилителя | 131; |
| - ширина усилителя | 68; |
| - высота усилителя | 30 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | 25 ± 10; |
| - относительная влажность воздуха, % | от 30 до 80 |
| Гарантийный срок хранения с момента изготовления 42 месяца | |
| Гарантийный срок эксплуатации с момента поставки заказчику 36 месяцев | |
Знак утверждения типа наносят на заглавный лист паспорта типографским способом по центру над наименованием средства измерений.
Комплектность канала соответствует указанной в таблице 2. Таблица 2
| Наименование | Обозначение | Количество |
| Пьезоэлектрический датчик силы АС20 | АБКЖ.404171.001 | 1 |
| Усилитель заряда AQ02 | АБКЖ.431134.029 | 1 |
| Кабель антивибрационный АК04 | АБКЖ.685691.009 | 1 |
| Кабель соединительный АК19 | АБКЖ.685691.015 | 1 |
| Шпилька крепёжная АН0105 | АБКЖ.758221.004 | 1 |
| Боек металлический | АГТ-Л40.003 | 1 |
| Канал измерительный динамических нагрузок АР1015. Паспорт | АР1015 ПС | 1 |
осуществляется по документу АР1015 МП «Канал измерительный динамических нагрузок АР1015. Методика поверки», утвержденному руководителем ГЦИ СИ ФГУП "РФЯЦ-ВНИИЭФ" 25.04.2013 г.
Основные средства поверки:
- преобразователь силы серии 8200 (госреестр №44297-10), относительная расширенная неопределенность при коэффициенте охвата к=2 и доверительной вероятности 0,95 ± 1,0 %.
Метод измерений представлен в АР1015 ПС «Канал измерительный динамических нагрузок АР1015. Паспорт».
Нормативные и технические документы, устанавливающие требования к каналам измерительным динамических нагрузок АР1015
Канал измерительный динамических нагрузок АР1015. Паспорт
При выполнении работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
