| Номер в госреестре | 55550-13 |
| Наименование СИ | Блоки контроля заправки |
| Обозначение типа СИ | 17Г543.0110А-0 |
| Изготовитель | ОАО "РКК "Энергия" им.С.П.Королева", г.Королев |
| Год регистрации | 2013 |
| Срок свидетельства | 20.11.2018 |
| МПИ (интервал между поверками) | 1 год |
| Описание типа | скачать |
Блоки контроля заправки 17Г543.0110А-0 (далее - блок контроля) предназначены для измерений электрической емкости и преобразования измеренного значения в показания, содержащие информацию об уровне компонента топлива в баке изделия.
Конструктивно блок контроля выполнен как одноблочная конструкция. Все узлы размещены в металлическом корпусе, имеются органы подключения и управления, светодиодный индикатор.
Принцип действия блоков контроля основан на формировании тестового сигнала и его анализе после прохождения через объект измерения, с последующим вычислением электрической емкости на основании вносимых изменений в тестовый сигнал.

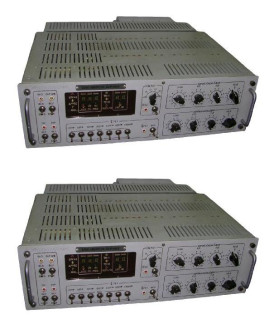

Внешний вид блока контроля и место нанесения наклейки приведены на рисунке 1. Места пломбировки от несанкционированного доступа приведены на рисунке 2.
, m 11 m ппч\\\\\\wv\N4\\\\\\\\\\^, itituI mm....... - - - -
f
! ш/мшш---
:тшШШ
»iimi i. u m\\\\\\%\\\\\\\\\\\\\w:^
r/mft IItin...............
/ ниш [!имтттчшш*®
f iiinmww ---■ЧР“вЯ^ИЬ^
- - ■
шип ntmmm
Примечание * - место нанесения наклейки
** - место пломбировки от несанкционированного доступа
Метрологические и технические характеристики блоков контроля приведены в таблицах 1 и 2.
_Таблица 1 - Номинальная функция преобразования_
| Электрическая емкость, пФ | Показания индикатора УРОВЕНЬ, % |
| Поддиапазон 1 | |
| 100 | 00,0 |
| 120 | 10,0 |
| 140 | 20,0 |
| 160 | 30,1 |
| 180 | 40,1 |
| 200 | 50,0 |
| 220 | 60,0 |
| 240 | 70,0 |
| 260 | 80,0 |
| 280 | 90,0 |
| 300 | 99,9 |
| Поддиапазон 2 | |
| 300 | 00,0 |
| 324 | 10,0 |
| 348 | 20,0 |
| 372 | 30,1 |
| 396 | 40,1 |
| 420 | 50,0 |
| 444 | 60,0 |
| 468 | 70,0 |
| 492 | 80,0 |
| 516 | 90,0 |
| 540 | 99,9 |
| Поддиапазон 3 | |
| 320 | 00,0 |
| 330 | 14,3 |
| 340 | 28,6 |
| 350 | 42,9 |
| 360 | 57,1 |
| 370 | 71,4 |
| 380 | 85,7 |
| 390 | 99,9 |
| Поддиапазон 4 | |
| 540 | 00,0 |
| 570 | 10,0 |
| 600 | 20,0 |
| 630 | 30,1 |
| 660 | 40,1 |
| 690 | 50,0 |
| 720 | 60,0 |
| 750 | 70,0 |
| Электрическая емкость, пФ | Показания индикатора УРОВЕНЬ, % |
| 780 | 80,0 |
| 810 | 90,0 |
| 840 | 99,9 |
| Поддиапазон 5 | |
| 800 | 00,0 |
| 840 | 10,0 |
| 880 | 20,0 |
| 920 | 30,1 |
| 960 | 40,1 |
| 1000 | 50,0 |
| 1040 | 60,0 |
| 1080 | 70,0 |
| 1120 | 80,0 |
| 1160 | 90,0 |
| 1200 | 99,9 |
| Поддиапазон 6 | |
| 1200 | 00,0 |
| 1280 | 10,0 |
| 1360 | 20,0 |
| 1440 | 30,1 |
| 1520 | 40,1 |
| 1600 | 50,0 |
| 1680 | 60,0 |
| 1760 | 70,0 |
| 1840 | 80,0 |
| 1920 | 90,0 |
| 2000 | 99,9 |
Таблица 2
| Наименование характеристики | Значение характеристики |
| Пределы допускаемой абсолютной погрешности преобразования по выходу, % | ± 0,3 |
| Габаритные размеры (длина х ширина х высота), мм, не более | 520 х 150 х 520 |
| Масса, кг, не более | 21 |
| Напряжение питания от сети переменного тока частотой (50 ± 1) Гц, В | от 198 до 242 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С | от 18 до 22 |
| - относительная влажность при температуре окружающего воздуха 20 °С, % | до 80 |
Знак утверждения типа средства измерений наносится на лицевую панель блока контроля в виде наклейки и на эксплуатационную документацию типографским способом.
Комплект поставки включает:
- блок контроля заправки 17Г543.0110А-0 - 1 шт.;
- паспорт - 1 шт.;
- методика поверки - 1 шт.;
- упаковочная тара (ящик) - 1 шт.
осуществляется по документу МП 55550-13 «Инструкция. Блоки контроля заправки 17Г543.0110А-0. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.11.2012 г.
Основное средство поверки:
- меры емкости образцовые Р597 (Регистрационный № 2684-70), диапазон номинальных значений от 1 пФ до 1 мкФ, класс точности от 0,05 до 0,2.
Блок контроля заправки 17Г543.0110А-0. Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к блокам контроля заправки 17Г543.0110А-0
Блок контроля заправки 17Г543.0110А-0. Руководство по эксплуатации.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 12 |
| Поверителей | 1 |
| Актуальность данных | 13.06.2025 |
