| Номер в госреестре | 55515-13 |
| Наименование СИ | Потенциостаты/гальваностаты |
| Обозначение типа СИ | 1287A |
| Изготовитель | "Solartron Analytical UK", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 02.10.2024 |
| МПИ (интервал между поверками) | 1 год |
| Номер в госреестре | 55515-13 |
| Наименование СИ | Потенциостаты/гальваностаты |
| Обозначение типа СИ | 1287A |
| Изготовитель | "Solartron Analytical UK", Великобритания |
| Год регистрации | 2013 |
| Срок свидетельства | 02.10.2024 |
| МПИ (интервал между поверками) | 1 год |
Потенциостаты/гальваностаты 1287A (далее по тексту - потенциостаты/гальваностаты) предназначены для измерений напряжения постоянного тока, силы постоянного тока, воспроизведения напряжения постоянного тока, силы постоянного тока на рабочих электродах электрохимической ячейки в процессе электрохимических исследований.
Конструктивно потенциостат/гальваностат выполнен как одноблочная конструкция. Все узлы размещены в пластмассовом корпусе, включая два цифровых мультиметра, обеспечивающие одновременное измерение и индикацию напряжения и силы тока, стандартные интерфейсы IEEE 488/GP-IB и RS-423, светодиодные индикаторы состояния, органы управления и коммутации.
Управление потенциостатом/гальваностатом производится вручную, при помощи клавиатуры на его передней панели, или с помощью команд, подаваемых через интерфейс. Результаты измерений могут быть представлены на экране, а также переданы по интерфейсу в двоичном коде или в коде ASCII. Имеется возможность подключения внешнего анализатора частотного отклика и запоминания результатов измерений во встроенной памяти.
Принцип действия потенциостатов/гальваностатов основан на преобразовании входного аналогового сигнала в цифровой сигнал с помощью АЦП, и на управлении встроенными источниками напряжения постоянного тока, силы постоянного тока.

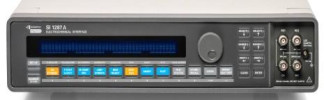

Внешний вид потенциостата/гальваностата, место нанесения «Знака утверждения типа» и место пломбировки от несанкционированного доступа приведены на рисунке 1.
| Наименование характеристики | Значение характеристики |
| Диапазон измерений напряжения постоянного тока, В | от минус 30 до 30 |
| Пределы допускаемой абсолютной погрешности измерений напряжения постоянного тока, В | ± (0,0005-U + 0,000025-ип) |
| Диапазон измерений силы постоянного тока, А | от минус 2 до 2 |
| Пределы допускаемой абсолютной погрешности измерений силы постоянного тока, А | ± (0,001- I + 0,000025- 1п) |
| Диапазон воспроизведения напряжения постоянного тока, В | от минус 14,5 до 14,5 |
| Пределы допускаемой абсолютной погрешности воспроизведения напряжения постоянного тока (по модулю), В: для напряжений менее 3,2 для напряжений равных и более 3,2 | ± (0,002-U + 0,0002) ± (0,002-U + 0,002) |
| Диапазон воспроизведения силы постоянного тока, А | от минус 2 до 2 |
| Пределы допускаемой абсолютной погрешности воспроизведения силы постоянного тока, А | ± (0,002- I + 0,001- 1п) |
| Г абаритные размеры (длина х ширина х высота), мм, не более | 472 х 432 х 108 |
| Масса, кг, не более | 11 |
| Напряжение питания от сети переменного тока частотой от 48 до 52 Гц, В | от 198 до 242 |
| Потребляемая мощность, В-А, не более | 150 |
| Рабочие условия эксплуатации: - температура окружающего воздуха, °С - относительная влажность при температуре окружающего воздуха 40 °С, % | от 10 до 30 до 90 |
| Примечания U - измеряемое напряжение постоянного тока, В; ип - соответствующий верхний предел диапазона измерений напряжения постоянного тока, В; I - измеряемая (воспроизводимая) сила постоянного тока, А; 1п - соответствующий верхний предел диапазона измерений (воспроизведения) силы постоянного тока, А | |
Знак утверждения типа наносится типографским способом на титульный лист эксплуатационной документации и на боковую панель потенциостата/гальваностата в виде наклейки.
Комплект поставки включает:
- потенциостат/гальваностат 1287A - 1 шт.;
- соединительный провод - 4 шт.;
- контактный зажим типа «крокодил» - 4 шт.;
- кабель электропитания - 1 шт.;
- эксплуатационная документация - 1 к-т;
- методика поверки - 1 шт.
осуществляется по документу МП 55515-13 «Инструкция. Потенциостаты/гальваностаты 1287A фирмы «Solartron Analytical UK», Великобритания. Методика поверки», утвержденному руководителем ГЦИ СИ ФБУ «ГНМЦ Минобороны России» 30.05.2013 г.
Основные средства поверки:
- калибратор универсальный Н4-7 (Рег. № 22125-01), диапазон воспроизведения напряжения постоянного тока от 0,1 мкВ до 1000 В, пределы допускаемой относительной погрешности воспроизведения напряжения постоянного тока ± (0,002...0,004) %, диапазон воспроизведения силы постоянного тока от 0,1 мкА до 30 А, пределы допускаемой относительной погрешности воспроизведения силы постоянного тока ± (0,004. 0,01) %;
- мультиметр В7-64/1 (Рег. № 16688-97), диапазон измерений напряжения постоянного тока от 1 мкВ до 1250 В, пределы допускаемой относительной погрешности измерений напряжения постоянного тока ± (0,004.0,01) %, диапазон измерений силы постоянного тока от 10 мкА до 2 А, пределы допускаемой относительной погрешности измерений силы постоянного тока ± (0,02. 0,03) %.
«Потенциостаты/гальваностаты 1287A». Руководство по эксплуатации.
Нормативные и технические документы, устанавливающие требования к потенциоста-там/гальваностатам 1287A
ГОСТ 8.027-2001 «Государственная поверочная схема для средств измерений постоянного электрического напряжения и электродвижущей силы».
ГОСТ 8.022-91 «Государственный первичный эталон и государственная поверочная схема для средств измерений силы постоянного электрического тока в диапазоне
1,10-16 ^ 30 А».
Техническая документация фирмы-изготовителя.
Выполнение работ по оценке соответствия промышленной продукции и продукции других видов, а также иных объектов установленным законодательством Российской Федерации обязательным требованиям.
| Зарегистрировано поверок | 2 |
| Поверителей | 2 |
| Актуальность данных | 08.12.2024 |
