| Номер в госреестре | 55237-13 |
| Наименование СИ | Термопреобразователи сопротивления платиновые |
| Обозначение типа СИ | 10К, 211 |
| Изготовитель | "SENPRO Sensortechnik GmbH", Германия |
| Год регистрации | 2013 |
| Срок свидетельства | 21.10.2018 |
| МПИ (интервал между поверками) | 2 года |
| Описание типа | скачать |
Термопреобразователи сопротивления платиновые моделей 10K, 211 (далее по тексту - термопреобразователи или ТС) предназначены для измерений температуры различных сред, неагрессивных к материалу защитной арматуры ТС.
Принцип действия ТС основан на зависимости сопротивления платинового термочувствительного элемента (ЧЭ) от температуры.
Модели термопреобразователей отличаются друг от друга по назначению, по метрологическим и техническим характеристикам, а также по конструктивному исполнению.
ТС модели 10K представляют собой термопреобразователи кабельного типа и конструктивно выполнены в виде тонкопленочного ЧЭ в защитной керамической оболочке с удлинительными проводами в тефлоновой (PTFE) изоляции, оснащенные тефлоновой термоусадочной трубкой для защиты от перегиба. ТС модели 10К имеют исполнения, различающиеся габаритными размерами защитной оболочки ЧЭ, а также длиной соединительного кабеля.
Чертеж общего вида ТС модели 10K представлен на рисунке 1.
ТС модели 211 конструктивно выполнены в виде измерительной вставки, представляющей собой завальцованную с одного конца трубку, соединенную с керамической клеммной платформой. Вставка помещена в защитный чехол из нержавеющей стали (1.4571) или латуни, оснащенный штуцером и соединенный с металлической головкой. ТС модели 211 имеют исполнения, различающиеся конструкцией монтажной части и клеммной головки.

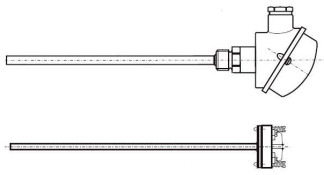

Чертеж общего вида ТС модели 211 представлен на рисунке 2.
| Iff | ||
| с | Уе |
Лист № 2 Всего листов 4
Термопреобразователи изготавливаются с 2-х, 3-х или 4-х проводной схемой соединения внутренних проводов с ЧЭ.
Метрологические и технические характеристики ТС приведены в таблице 1.
Таблица 1
| Наименование характеристики | Обозначение модели ТС | |
| 211 | 10K | |
| Рабочий диапазон измеряемых температур, °С | от минус 30 до плюс 500 | от минус 50 до плюс 220 |
| Условное обозначение номинальной статической характеристики преобразования (НСХ) по ГОСТ 6651-2009 | Pt100 | |
| Температурный коэффициент ТС a , °С-1 | 0,00391 | |
| Номинальное значение сопротивления ТС при 0 °С (Ro), Ом | 100 | |
| Класс допуска по ГОСТ 6651-2009 | А, В | |
| Допуск по ГОСТ 6651-2009, °С (t - значение измеряемой температуры) | для класса допуска A: ±(0,15+0,002-1 t |) для класса допуска B: ±(0,3+0,005-1 t |) | |
| Электрическое сопротивление изоляции (при 500 В) при температуре (25±10)°С и относительной влажности воздуха от 30 до 80 %, МОм, не менее | 100 | |
| Электрическая прочность изоляции, В | 500 | 1500 |
| Степень защиты от внешних воздействий по ГОСТ 14254-96 (МЭК 60529) | IP65 | - |
| Количество ЧЭ, шт. | 1, 2 | |
| Длина измерительной вставки ТС, мм | 140; 200; 240; 290 | - |
| Длина монтажной части ТС, мм | 100; 160; 200; 250 | 15 |
| Диаметр монтажной части ТС, мм | 3; 6; 9; 12; 15 | 2,8 |
| Длина соединительного кабеля, мм | - | от 500 до 1500 |
| Рабочие условия эксплуатации ТС: | ||
| Температура окружающего среды, °С | от минус 40 до плюс 100 | |
| Относительная влажность воздуха, % | до 98 | |
Знак утверждения типа наносится на титульный лист паспорта (в правом верхнем углу) методом штемпелевания.
- термопреобразователь - 1 шт.;
- паспорт - 1 экз.
осуществляется по документу ГОСТ 8.461-2009 «ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки».
Основные средства поверки:
- термометр цифровой прецизионный DTI-1000, пределы допускаемой абсолютной погрешности: ±0,031 °С в диапазоне температур от минус 50 до плюс 400 °С, ±0,061 °С в диапазоне температур св. плюс 400 до плюс 650 °С;
- термостаты жидкостные прецизионные переливного типа моделей ТПП-1.0, ТПП-1.1 с диапазоном воспроизводимых температур от минус 30 до плюс 300 °С и нестабильностью поддержания заданной температуры ±(0,004...0,02) °С;
- измеритель-регулятор температуры многоканальный прецизионный МИТ-8 модели МИТ-8.15М, пределы допускаемой основной абсолютной погрешности канала измерения температуры: ±(0.001+3*10 -6 *t) °С.
Примечания: при поверке допускается применение других средств измерений и вспомогательного оборудования, удовлетворяющих по точности и техническим характеристикам требованиям ГОСТ 8.461-2009.
приведены в паспорте на ТС.
Нормативные документы, устанавливающие требования к термопреобразователям сопротивления платиновым моделей 10K, 211
ГОСТ 6651-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Общие технические требования и методы испытаний.
ГОСТ Р 52931-2008 Приборы контроля и регулирования технологических процессов. Общие технические условия.
Международный стандарт МЭК 60751:2009 (2008-07). Промышленные чувствительные элементы термометров сопротивления из платины.
ГОСТ 8.558-2009 ГСИ. Государственная поверочная схема для средств измерений температуры
ГОСТ 8.461-2009 ГСИ. Термопреобразователи сопротивления из платины, меди и никеля. Методика поверки.
